النحاس والنيكل سلس أنبوب كوبر لفائف أنبوب لمبادل حراري مكثف برودة ASME B111 C10200 C70600 C44300 C12200

النحاس والنيكل سلس أنبوب كوبر لفائف أنبوب لمبادل حراري مكثف برودة ASME B111 C10200 C70600 C44300 C12200

  • النحاس والنيكل سلس أنبوب كوبر لفائف أنبوب لمبادل حراري مكثف برودة ASME B111 C10200 C70600 C44300 C12200
  • النحاس والنيكل سلس أنبوب كوبر لفائف أنبوب لمبادل حراري مكثف برودة ASME B111 C10200 C70600 C44300 C12200
  • النحاس والنيكل سلس أنبوب كوبر لفائف أنبوب لمبادل حراري مكثف برودة ASME B111 C10200 C70600 C44300 C12200
  • النحاس والنيكل سلس أنبوب كوبر لفائف أنبوب لمبادل حراري مكثف برودة ASME B111 C10200 C70600 C44300 C12200
  • النحاس والنيكل سلس أنبوب كوبر لفائف أنبوب لمبادل حراري مكثف برودة ASME B111 C10200 C70600 C44300 C12200
النحاس والنيكل سلس أنبوب كوبر لفائف أنبوب لمبادل حراري مكثف برودة ASME B111 C10200 C70600 C44300 C12200
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: YUHONG
Сертификация: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Номер модели: К44300, К68700, К70600, К71500
Оплата и доставка Условия:
Количество мин заказа: 100КГС
Цена: лично переговорить
Упаковывая детали: пакет деревянной коробки
Время доставки: 15-20 дней
Условия оплаты: Л/К, Т/Т
Поставка способности: Аккдординг к запросу клиента
контакт
Все продукты
Бесшовная труба из нержавеющей стали (285)
Трубка нержавеющей стали безшовная (273)
Двухшпиндельная труба нержавеющей стали (127)
Двухшпиндельная трубка нержавеющей стали (28)
Игловая трубка (98)
Пинная трубка (608)
теплообменник (15)
трубка теплообменного аппарата (424)
Сборник труб для теплообменника (37)
Трубная решетка теплообменника (115)
дефлектор теплообменного аппарата (36)
Прохладитель воздуха (7)
Посуда под давлением (4)
труба сваренная нержавеющей сталью (57)
Трубка сваренная нержавеющей сталью (112)
Труба сплава никеля (259)
Трубка сплава никеля (75)
Трубка медного сплава (219)
Трубка легированной стали (177)
Трубка титана (9)
яркая обожженная трубка (153)
Котельная труба (138)
стальной штуцер (791)
Стальной фланец (577)
Прочие (386)
Детали облицовки (5)
Подробное описание продукта
Материал: C44300, C68700, C70600, C71500 Стандарт: ASTM B111, ASTM B88, ASTM B288, ASTM B688
Тип продуктов: Безшовная трубка, сваренная трубка, медный штуцер, медная трубка ребра TPI: BV, SGS, IEI, УНЫЛЫЕ,….
Пакет: Курсировать-деревянный случай /Iron случая
Выделить:

Медные трубы никеля

,

медная трубка никеля

النحاس والنيكل سلس أنبوب كوبر لفائف أنبوب لمبادل حراري مكثف برودة ASME B111 C10200 C70600 C44300 C12200

ASTM B-111-89a/ASME SB-111-89a

ТРУБКИ И FERRULE КОНДЕНСАТОРА МЕДНОГО И МЕДНОГО СПЛАВА БЕЗШОВНЫЕ


1. Объем


1,1 эта спецификация покрывает безшовный запас трубки и ferrule медных и различных медных сплавов вверх по 31/8 внутри, включающих, в dimeter, для пользы в конденсаторах, испарителях, и теплообменных аппаратах. трубки для этого применения нормально сделаны из последователей омедняют или сплавов меди:


Медь или сплав меди Польза Previousoy Тип металла
UNS никакое Designaation
C10200 Бескислородный без остаточных deoxidants
C12000 DLP Phosphorixed, низкий остаточный фосфор
C12200 DHP Phosphorized, высокий остаточный фосфор
C14200 ПРЕДСТАВИТЕЛЬ ДЕМОКРАТИЧЕСКОЙ ПАРТИИ ОТ ПЕНСИЛЬВАНИИ Phophorized, arsenical
C19200 - Phophorized, утюг 1%
C23000 - Красная латунь
C28000 - Металл Muntz
C44300 - Металлы Адмиралитейства, b, c, и d
C44400 - -
C44500 - -
C60800 - Алюминиевая медь
C68700 - Алюминиевая латунь, b
C70400 - 95-5 медь-Nikel
C70600 - 90-10 медь-Nikel
C71000 - 80-20 медь-Nikel
C71500 - 70-30 медь-Nikel
C71640 - Мед-Nikel-утюг-марганец
C72200 - -



1,2 предупреждение - Меркурий определенная опасность для здоровья в пользе и избавление (см. 12,1.)

Медный сплав UNS нет. Медь плюс названные % Элемента MIN.
C60800 99,5
C70400 99,5
C70600 99,5
C71000 99,5
C71500 99,5
C71640 99,5
C72200 99,8


Для медных сплавов в которых zinic определяет как остаток. или медь или цинк могут быть приняты как разница

между суммой всех проанализированных элементов и 100%



ТРЕБОВАНИЯ К ТАБЛИЦЫ 1 ХИМИЧЕСКИЕ

Состав, %
Но. меди или сплава меди UNS. CopperA Олово Алюминий Никель, включая кобальт Руководство, максимальное Утюг Цинк Managnese Мышьяк Сурьма Фосфор Chro
mium		 Другой названный Элемент
C10200 минута 99,95 - - - - - - - - - - - -
C12000 минута 99,90 - - - - - - - - - 0.004-0.012 - -
C12200 минута 99,9 - - - - - - - - - 0.015-0.040 - -
C14200 минута 99,40 - - - - - - - 0.15-0.50 - 0.015-0.040 - -
C19200 минута 98,7 - - - - 0.8-1.2 - - 0.15-0.50 - 0.01-0.04 - -
C23000 84.0-86.0 - - - 0,05 0,05 максимальное remalnder - - - - - -
C28000 59.0-63.0 - - - 0,30 0,07 максимальное остаток - - - - - -
C44300 70.0-73.0 0.9-1.2 - - 0,07 0,06 максимальное остаток - 0.02-0.06 - - - -
C44400 70.0-73.0 0.9-1.2 - - 0,07 0,06 максимальное остаток - - 0.02-0.10 - - -
C44500 70.0-73.0 0.9-1.2 - - 0,07 0,06 максимальное остаток - - - 0.02-0.10 - -
C60800 остаток - 5.0-6.5 - 0,10 0,10 максимальное - - 0.02-0.35 - - - -
C68700 76.0-79.0 - 1.8-2.5 - 0,07 0,06 максимальное остаток - 0.02-0.10 - - - -
C70400 остаток - 4.8-6.2 0,05 1.3-1.7 1.0max 0.30-0.8 - - - - -
C70600 остаток - 9.0-11.0 0,05b 1.0-1.8 1.0maxB 1.0max - - B - B
C71000 остаток - 19.0-23.0 0,05b 0.50-1.0 1.0maxB 1.0max - - B - B
C71500 остаток - 29.0-33.0 0,05b 0.40-1.0 1.0maxB 1.0max - - B - B
C71640 остаток - 29.0-32.0 0,05b 1.7-2.3 1.0maxB 1.5-2.5 - - B - B
C72200 остаток - 15.0-18.0 0,05b 0.50-1.0 1.0maxB 1.0max - - B 0,30
-0,70		 B



Медь (включая серебр),
B когда продукт для последующих сваривая применений, и так определенный покупателем, цинк будет 0,50% максимальным,
приведите 0,02% максимальное, фосфор 0,02% максимальный, серу 0,02% максимальную, и углерод 0,05% максимальный.
Когда все элементы в таблице 1 будут проанализированы, их сумма будет как показано в следующей таблице.

Медный сплав UNS нет. Медная положительная величина названная минута Elements.%
C23000 99,8
C28000 99,7
C44300 99,6
C44400 99,6
C44500 99,6
C68700 99,5




ТРЕБОВАНИЯ К ТАБЛИЦЫ 2 РАСТЯЖИМЫЕ

Но. меди или сплава меди UNS. Обозначение закала KsiA прочности на растяжение минимальное Произведите ksiA strengthBmin Удлиненность в 2 внутри, min%
Стандарт Бывший
C10200, C12000, C12200, C14200 H55 свет-нарисованный 36 30 …
C10200, C12000, C12200, C14200 H80 трудно-нарисованный 45 40 …
C19200 061 обожженный 38 12 …
C23000 061 обожженный 40 12 …
C28000 061 обожженный 50 20 …
C44300, C44400, C44500 061 обожженный 45 15 …
C60800 061 обожженный 50 19 …
C68700 061 обожженный 50 18 …
C70400 061 обожженный 38 12 …
C70400 H55 свет-нарисованный 40 30 …
C70600 061 обожженный 40 15 …
C70600 H55 свет-нарисованный 45 35 …
C71000 061 обожженный 45 16 …
C71500 061 обожженный 52 18 …
C71500 - - - - -
Толщины стены до 0,048 внутри, включающ HR50 нарисованный, стресс-сброшенный 72 50 12
Толщины стены сверх 0,048 внутри. HR50 нарисованный, стресс-сброшенный 72 50 15
C71640 061 обожженный 63 25 …
C71640 HR50 нарисованный, сброшенный стресс 81 58 …
C72200 061 обожженный 45 16 …
C72200 H55 свет-нарисованный 50 30 …




ТРЕБОВАНИЯ К РАСШИРЕНИЯ ТАБЛИЦЫ 3

Закал Designatio Но. меди или сплава меди UNS. Расширение Tbue вне диаметра, в процентах первоначального внешнего диаметра
Стандарт Бывший
061










 обожженный










 C19200 30
C23000 20
C28000 15
C44300, C44400, C44500 20
C60800 20
C68700 20
C70400 30
C70600 30
C71000 30
C71500 30
C71640 30
C72200 30
H55


 свет-нарисованный


 C10200, C12000, C12200 20
C14200 20
C70400 20
C70600 20
C72200 20
HR50 нарисованный, сброшенный стресс C71500 20
трудно-нарисованный, обожженный конец C10200, C12000, C14200 30




ГЛУБИНА ЗАЗУБРИНЫ ТАБЛИЦЫ 4

Толщина стены трубки, внутри. Трубка вне диаметра, внутри.
Над ¼ к ¾, включая Над ¾ до 1 ¼, включая Над 1 ¼ к ⅓ 3, включая.
Над 0.017-0.032 0,005 0,006 0,007
0.032-0.049, включающ 0,006 0,006 0,0075
0.049-0.083, включающ 0,007 0,0075 0,008
0.083-0.109, включающ 0,0075 0,0085 0,0095
0.109-0.120, включающ 0,009 0,009 0,011




ДИАМЕТР ТАБЛИЦЫ 5 ПРОСВЕРЛЕННЫХ ОТВЕРСТИЙ

Трубка вне диаметра, внутри. Диаметр просверленных отверстий, внутри. Сверло нет.
¼ - ¾, включая 0,025 72
Над ¾ - 1, включающ 0,031 68
Над ¼ 1-1, включая 0,036 64
Над 1 ¼ - 1 ½, включая 0,042 58
Над 1 ½ - 1 ¾, включая .0046 56
Над 1 ¾ - 2, включающ 0,052 55



Гидростатический тест - каждая трубка будет стоять, без показывать доказательство утечки, внутреннее гидростатическое давление
достаточный для того чтобы подвергнуть материал к напряжению в волокне 7000 psi, определенному следующим уравнением для тонкой полости
цилиндры под напряжением. Потребность трубки быть испытанным на hudrostatic давлении излишек 1000psi если так определенный.

P = 2St/(D-0.8t) где:
P = гидростатическое давление, psig.
t = толщина стены трубки, внутри.
D = вне диаметра трубки. внутри., и
S = безопасное напряжение материала, psi.


ДОПУСКИ ДИАМЕТРА ТАБЛИЦЫ 6

Вне диаметра, внутри Толщина стены, внутри.
0,020a
0,022
0,025
0,028		 0,032 0,035 0,042 0,049 и сверх
Допуск, положительная величина и минус диаметра, внутри.
До 0,500, включающ 0,003 0,0025 0,0025 0,0025 0,0025
Над 0.500-0.740, включающ 0,0040 0,004 0,004 0,0035 0,003
Над 0.500-7.40, включающ 0,0060 0,006 0,005 0,0045 0,004
Над 0.740-1.000, включающ … 0,009 0,008 0,006 0,045
Над 1.250-1.375, включающ … … … 0,008 0,005
Над 1.375-2.000, включающ … … … … 0,006


Допуски в этом столбце применимы к закалам света вычерченным и вычерченным только.
Допуски для обожженных закалов будут как согласовано между изготовителем и покупателем.



ДОПУСКИ, ПОЛОЖИТЕЛЬНАЯ ВЕЛИЧИНА И МИНУС ТОЛЩИНЫ СТЕНЫ ТАБЛИЦЫ 7 ВНУТРИ.

Стена Thicness, внутри. Вне диаметра, внутри.
Над ⅛ к ⅝, включая Над ⅝ до 1, включающ Над 1 к 2, включающ
0,020, включающ до 0,032 0,003 0,003 …
0,032, включающ до 0,035 0,003 0,003 0,004
0,035, включающ до 0,058 0,004 0,0045 0,0045
0,058, включающ до 0,083 0,0045 0,005 0,005
0,083, включающ до 0,120 0,005 0,0065 0,0065
0,120, включающ до 0,134 0,007 0,007 0,0075




ДОПУСКИ ДЛИНЫ ТАБЛИЦЫ 8

Определенная длина, ft Допуск, вся положительная величина, внутри.
До 15 3/32
Над 15-20, включающ 1/8
Над 20-30, включающ 5/32
Над 30-60, включающ 3/8
Над 60-100, inclA 1/2



Трубки конденсатора в длинах сверх 100 ft нет в присутствующем требовании. Значения допуска для длин будут начаты
как предписания опыта. Значения допуска для длин в толщинах стены 0,020, включая до 0,032 будут как согласовано
между изготовителем или поставщиком и покупателем.

Трубка. Вне диаметра, внутри Допуск
До ⅝, включая 0,010 внутри.
Над ⅝ 0,016 внутри. /in. диаметра




Свойства и химические составы перечисленные в этой спецификации, в случае разногласия,
определите в соответствии со следующими методами ASTM:

Тест Обозначение ASTM
Химический анализ B 170A, E53, E54, E62, E75, E478
Размер зерна E112
Расширение (тест штыря) B153
Ртутистый нитрат B154
Напряжение E8
Тест без разрушения E243



Ссылка на спецификацию B170 к предложенным химическим методам в дополнении из этого.
Когда комитет E-1 испытал и опубликованные методы для assaying низкоуровневые impurties в меди.
дополнение b 170 спецификации будет исключено.

ПРИЛОЖЕНИЯ (данные по Nonmadatory)

X1. ПЛОТНОСТЬ МЕДНЫХ И МЕДНЫХ СПЛАВОВ

X1.1 плотности сплавов предусматриванных этой спецификацией уступаны таблица X1.1.

ПЛОТНОСТИ ТАБЛИЦЫ X1.1

Но. меди или сплава меди UNS. Плотность, lb.in.3
C10100, C10200, C10300, C10800, C12000, C12200, C14200 0,323
C19200 0,320
C23000 0,316
C28000 0,303
C44300, C44400, C44500 0,308
C60800 0,295
C61300, C61400 0,285
C68700 0,301
C70400 0,323
C70600 0,323
C71000 0,323
C71500 0,323
C71640 0,323
C72200 0,323
ASTM B-111-89a/ASME SB-111-89a

ТРУБКИ И FERRULE КОНДЕНСАТОРА МЕДНОГО И МЕДНОГО СПЛАВА БЕЗШОВНЫЕ


1. Объем


1,1 эта спецификация покрывает безшовный запас трубки и ferrule медных и различных медных сплавов вверх по 31/8 внутри, включающих, в dimeter, для пользы в конденсаторах, испарителях, и теплообменных аппаратах. трубки для этого применения нормально сделаны из последователей омедняют или сплавов меди:


Медь или сплав меди Польза Previousoy Тип металла
UNS никакое Designaation
C10200 Бескислородный без остаточных deoxidants
C12000 DLP Phosphorixed, низкий остаточный фосфор
C12200 DHP Phosphorized, высокий остаточный фосфор
C14200 ПРЕДСТАВИТЕЛЬ ДЕМОКРАТИЧЕСКОЙ ПАРТИИ ОТ ПЕНСИЛЬВАНИИ Phophorized, arsenical
C19200 - Phophorized, утюг 1%
C23000 - Красная латунь
C28000 - Металл Muntz
C44300 - Металлы Адмиралитейства, b, c, и d
C44400 - -
C44500 - -
C60800 - Алюминиевая медь
C68700 - Алюминиевая латунь, b
C70400 - 95-5 медь-Nikel
C70600 - 90-10 медь-Nikel
C71000 - 80-20 медь-Nikel
C71500 - 70-30 медь-Nikel
C71640 - Мед-Nikel-утюг-марганец
C72200 - -



1,2 предупреждение - Меркурий определенная опасность для здоровья в пользе и избавление (см. 12,1.)

Медный сплав UNS нет. Медь плюс названные % Элемента MIN.
C60800 99,5
C70400 99,5
C70600 99,5
C71000 99,5
C71500 99,5
C71640 99,5
C72200 99,8


Для медных сплавов в которых zinic определяет как остаток. или медь или цинк могут быть приняты как разница

между суммой всех проанализированных элементов и 100%



ТРЕБОВАНИЯ К ТАБЛИЦЫ 1 ХИМИЧЕСКИЕ

Состав, %
Но. меди или сплава меди UNS. CopperA Олово Алюминий Никель, включая кобальт Руководство, максимальное Утюг Цинк Managnese Мышьяк Сурьма Фосфор Chro
mium		 Другой названный Элемент
C10200 минута 99,95 - - - - - - - - - - - -
C12000 минута 99,90 - - - - - - - - - 0.004-0.012 - -
C12200 минута 99,9 - - - - - - - - - 0.015-0.040 - -
C14200 минута 99,40 - - - - - - - 0.15-0.50 - 0.015-0.040 - -
C19200 минута 98,7 - - - - 0.8-1.2 - - 0.15-0.50 - 0.01-0.04 - -
C23000 84.0-86.0 - - - 0,05 0,05 максимальное remalnder - - - - - -
C28000 59.0-63.0 - - - 0,30 0,07 максимальное остаток - - - - - -
C44300 70.0-73.0 0.9-1.2 - - 0,07 0,06 максимальное остаток - 0.02-0.06 - - - -
C44400 70.0-73.0 0.9-1.2 - - 0,07 0,06 максимальное остаток - - 0.02-0.10 - - -
C44500 70.0-73.0 0.9-1.2 - - 0,07 0,06 максимальное остаток - - - 0.02-0.10 - -
C60800 остаток - 5.0-6.5 - 0,10 0,10 максимальное - - 0.02-0.35 - - - -
C68700 76.0-79.0 - 1.8-2.5 - 0,07 0,06 максимальное остаток - 0.02-0.10 - - - -
C70400 остаток - 4.8-6.2 0,05 1.3-1.7 1.0max 0.30-0.8 - - - - -
C70600 остаток - 9.0-11.0 0,05b 1.0-1.8 1.0maxB 1.0max - - B - B
C71000 остаток - 19.0-23.0 0,05b 0.50-1.0 1.0maxB 1.0max - - B - B
C71500 остаток - 29.0-33.0 0,05b 0.40-1.0 1.0maxB 1.0max - - B - B
C71640 остаток - 29.0-32.0 0,05b 1.7-2.3 1.0maxB 1.5-2.5 - - B - B
C72200 остаток - 15.0-18.0 0,05b 0.50-1.0 1.0maxB 1.0max - - B 0,30
-0,70		 B



Медь (включая серебр),
B когда продукт для последующих сваривая применений, и так определенный покупателем, цинк будет 0,50% максимальным,
приведите 0,02% максимальное, фосфор 0,02% максимальный, серу 0,02% максимальную, и углерод 0,05% максимальный.
Когда все элементы в таблице 1 будут проанализированы, их сумма будет как показано в следующей таблице.

Медный сплав UNS нет. Медная положительная величина названная минута Elements.%
C23000 99,8
C28000 99,7
C44300 99,6
C44400 99,6
C44500 99,6
C68700 99,5




ТРЕБОВАНИЯ К ТАБЛИЦЫ 2 РАСТЯЖИМЫЕ

Но. меди или сплава меди UNS. Обозначение закала KsiA прочности на растяжение минимальное Произведите ksiA strengthBmin Удлиненность в 2 внутри, min%
Стандарт Бывший
C10200, C12000, C12200, C14200 H55 свет-нарисованный 36 30 …
C10200, C12000, C12200, C14200 H80 трудно-нарисованный 45 40 …
C19200 061 обожженный 38 12 …
C23000 061 обожженный 40 12 …
C28000 061 обожженный 50 20 …
C44300, C44400, C44500 061 обожженный 45 15 …
C60800 061 обожженный 50 19 …
C68700 061 обожженный 50 18 …
C70400 061 обожженный 38 12 …
C70400 H55 свет-нарисованный 40 30 …
C70600 061 обожженный 40 15 …
C70600 H55 свет-нарисованный 45 35 …
C71000 061 обожженный 45 16 …
C71500 061 обожженный 52 18 …
C71500 - - - - -
Толщины стены до 0,048 внутри, включающ HR50 нарисованный, стресс-сброшенный 72 50 12
Толщины стены сверх 0,048 внутри. HR50 нарисованный, стресс-сброшенный 72 50 15
C71640 061 обожженный 63 25 …
C71640 HR50 нарисованный, сброшенный стресс 81 58 …
C72200 061 обожженный 45 16 …
C72200 H55 свет-нарисованный 50 30 …




ТРЕБОВАНИЯ К РАСШИРЕНИЯ ТАБЛИЦЫ 3

Закал Designatio Но. меди или сплава меди UNS. Расширение Tbue вне диаметра, в процентах первоначального внешнего диаметра
Стандарт Бывший
061










 обожженный










 C19200 30
C23000 20
C28000 15
C44300, C44400, C44500 20
C60800 20
C68700 20
C70400 30
C70600 30
C71000 30
C71500 30
C71640 30
C72200 30
H55


 свет-нарисованный


 C10200, C12000, C12200 20
C14200 20
C70400 20
C70600 20
C72200 20
HR50 нарисованный, сброшенный стресс C71500 20
трудно-нарисованный, обожженный конец C10200, C12000, C14200 30




ГЛУБИНА ЗАЗУБРИНЫ ТАБЛИЦЫ 4

Толщина стены трубки, внутри. Трубка вне диаметра, внутри.
Над ¼ к ¾, включая Над ¾ до 1 ¼, включая Над 1 ¼ к ⅓ 3, включая.
Над 0.017-0.032 0,005 0,006 0,007
0.032-0.049, включающ 0,006 0,006 0,0075
0.049-0.083, включающ 0,007 0,0075 0,008
0.083-0.109, включающ 0,0075 0,0085 0,0095
0.109-0.120, включающ 0,009 0,009 0,011




ДИАМЕТР ТАБЛИЦЫ 5 ПРОСВЕРЛЕННЫХ ОТВЕРСТИЙ

Трубка вне диаметра, внутри. Диаметр просверленных отверстий, внутри. Сверло нет.
¼ - ¾, включая 0,025 72
Над ¾ - 1, включающ 0,031 68
Над ¼ 1-1, включая 0,036 64
Над 1 ¼ - 1 ½, включая 0,042 58
Над 1 ½ - 1 ¾, включая .0046 56
Над 1 ¾ - 2, включающ 0,052 55



Гидростатический тест - каждая трубка будет стоять, без показывать доказательство утечки, внутреннее гидростатическое давление
достаточный для того чтобы подвергнуть материал к напряжению в волокне 7000 psi, определенному следующим уравнением для тонкой полости
цилиндры под напряжением. Потребность трубки быть испытанным на hudrostatic давлении излишек 1000psi если так определенный.

P = 2St/(D-0.8t) где:
P = гидростатическое давление, psig.
t = толщина стены трубки, внутри.
D = вне диаметра трубки. внутри., и
S = безопасное напряжение материала, psi.


ДОПУСКИ ДИАМЕТРА ТАБЛИЦЫ 6

Вне диаметра, внутри Толщина стены, внутри.
0,020a
0,022
0,025
0,028		 0,032 0,035 0,042 0,049 и сверх
Допуск, положительная величина и минус диаметра, внутри.
До 0,500, включающ 0,003 0,0025 0,0025 0,0025 0,0025
Над 0.500-0.740, включающ 0,0040 0,004 0,004 0,0035 0,003
Над 0.500-7.40, включающ 0,0060 0,006 0,005 0,0045 0,004
Над 0.740-1.000, включающ … 0,009 0,008 0,006 0,045
Над 1.250-1.375, включающ … … … 0,008 0,005
Над 1.375-2.000, включающ … … … … 0,006


Допуски в этом столбце применимы к закалам света вычерченным и вычерченным только.
Допуски для обожженных закалов будут как согласовано между изготовителем и покупателем.



ДОПУСКИ, ПОЛОЖИТЕЛЬНАЯ ВЕЛИЧИНА И МИНУС ТОЛЩИНЫ СТЕНЫ ТАБЛИЦЫ 7 ВНУТРИ.

Стена Thicness, внутри. Вне диаметра, внутри.
Над ⅛ к ⅝, включая Над ⅝ до 1, включающ Над 1 к 2, включающ
0,020, включающ до 0,032 0,003 0,003 …
0,032, включающ до 0,035 0,003 0,003 0,004
0,035, включающ до 0,058 0,004 0,0045 0,0045
0,058, включающ до 0,083 0,0045 0,005 0,005
0,083, включающ до 0,120 0,005 0,0065 0,0065
0,120, включающ до 0,134 0,007 0,007 0,0075




ДОПУСКИ ДЛИНЫ ТАБЛИЦЫ 8

Определенная длина, ft Допуск, вся положительная величина, внутри.
До 15 3/32
Над 15-20, включающ 1/8
Над 20-30, включающ 5/32
Над 30-60, включающ 3/8
Над 60-100, inclA 1/2



Трубки конденсатора в длинах сверх 100 ft нет в присутствующем требовании. Значения допуска для длин будут начаты
как предписания опыта. Значения допуска для длин в толщинах стены 0,020, включая до 0,032 будут как согласовано
между изготовителем или поставщиком и покупателем.

Трубка. Вне диаметра, внутри Допуск
До ⅝, включая 0,010 внутри.
Над ⅝ 0,016 внутри. /in. диаметра




Свойства и химические составы перечисленные в этой спецификации, в случае разногласия,
определите в соответствии со следующими методами ASTM:

Тест Обозначение ASTM
Химический анализ B 170A, E53, E54, E62, E75, E478
Размер зерна E112
Расширение (тест штыря) B153
Ртутистый нитрат B154
Напряжение E8
Тест без разрушения E243



Ссылка на спецификацию B170 к предложенным химическим методам в дополнении из этого.
Когда комитет E-1 испытал и опубликованные методы для assaying низкоуровневые impurties в меди.
дополнение b 170 спецификации будет исключено.

ПРИЛОЖЕНИЯ (данные по Nonmadatory)

X1. ПЛОТНОСТЬ МЕДНЫХ И МЕДНЫХ СПЛАВОВ

X1.1 плотности сплавов предусматриванных этой спецификацией уступаны таблица X1.1.

ПЛОТНОСТИ ТАБЛИЦЫ X1.1

Но. меди или сплава меди UNS. Плотность, lb.in.3
C10100, C10200, C10300, C10800, C12000, C12200, C14200 0,323
C19200 0,320
C23000 0,316
C28000 0,303
C44300, C44400, C44500 0,308
C60800 0,295
C61300, C61400 0,285
C68700 0,301
C70400 0,323
C70600 0,323
C71000 0,323
C71500 0,323
C71640 0,323
C72200 0,323




Материальное сравнение ставит на обсуждение (ASTM →KS, JIS, DIN, BS, NBN, NF, UNI)

ASTMSTANDARD UNS НЕТ. KOREA/JAPANESE НЕМЕЦ БРИТАНЦЫ ISO
Символ KS/JIS KS/JIS Numbe Тип DIN Номер DIN Номер Materiral Номер B.S Ранг B.S Примечания Тип ISO Номер ISO
Запас трубки и Ferrule конденсатора меди и Мед-сплава b 111 безшовный
C44300 C44300 C4430T/C4430T D5301/H3300 CuZn28Sn 1785 2871 CZ111 CuZn28Sn1 R1337
C68700 C68700 C6870T/C6870T D5301/H3300 CuZN20Al 1785 2871 CZ110 CuZn20Al2 426-I
C70600 C70600 C7060T/C7060T D5301/H3300 CuNi10Fe1Mn 17664 2871 CN102 CuNi10Fe1Mn 429
C71000 C71000 C7100T/C7100T D5301/H3300
C71500 C71500 C7150T/C7150T D5301/H3300 CuNi30Mn1Fe 17664 2871 CN107 CuNi30Mn1Fe
C71640 C71640 C7164T/C7164T D5301/H3300 CuNi30Fe2Mn2 17664 2871 CN108 CuN

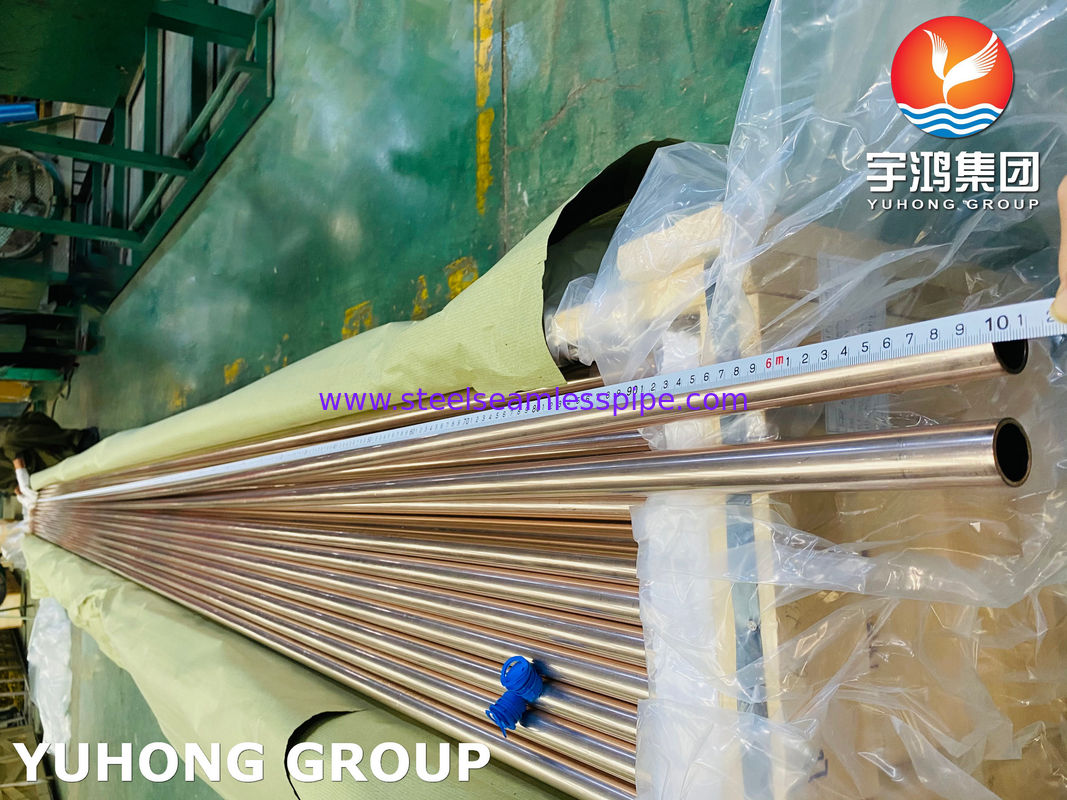

النحاس والنيكل سلس أنبوب كوبر لفائف أنبوب لمبادل حراري مكثف برودة ASME B111 C10200 C70600 C44300 C12200 0

тег:

медная трубка никеля,

труба медного сплава,

Медные трубы никеля

Контактная информация
Yuhong Group Co.,Ltd

Контактное лицо: Naty Shen

Телефон: 008613738423992

Факс: 0086-574-88017980

Оставьте вашу заявку (0 / 3000)

Другие продукты
ASME SB111 UNS C68700 O61 Бесшовная алюминиевая латунная труба для нефтяной промышленности
ASME SB111 UNS C68700 O61 Бесшовная алюминиевая латунная труба для нефтяной промышленности

Standard: ASTM B111, ASME SB111

Уровень материала: UNS C68700 O61

Outside Diameter: 2mm~114.3mm

Wall Thickness: 0.7-10mm
Медная покрытая тубеля медь с двойной стеной низкоуглеродистая стальная труба для автозапчастей
Медная покрытая тубеля медь с двойной стеной низкоуглеродистая стальная труба для автозапчастей

Product Name: Copper Coated Bundy Tube

Types: Single Wall, Double Wall

Material Grade: SPCC, BHG2

Diameter Sizes: 4.76-12.7mm
Гнуть медного сплава никеля 90/10 меди трубки ASTM B111 C70600 безшовный u
Гнуть медного сплава никеля 90/10 меди трубки ASTM B111 C70600 безшовный u

стандартный: ASTM, DIN, JIS и т. Д.

Length: Customized

Толщина: 0.4-30mm, 1.0mm, 0.6mm-2500mm, 1mm-60mm, 0.6-25 Mm

Product name: Stainless Steel Pipe, 304 304L 316 316L 321 310S Stainless Steel Welded/Seamless Tube, Factory Direct Sales Stainless Steel Pipe For Electric Heating Element, Seamless Stainless Steel Pipe/Tube
Никель безшовной трубки ASTM B111 C70600 медный сплавляет 90/10 гнуть трубок u
Никель безшовной трубки ASTM B111 C70600 медный сплавляет 90/10 гнуть трубок u

Standard: ASTM, AISI, GB, DIN, JIS

Length: 3000mm-6000mm, 6 Meters or customized, 18000max., 11.8m or as required., 8m

Толщина: 0.4-30mm, 1.0mm, 0.6mm-2500mm, 1mm-60mm, 0.6-25 Mm

Outer diameter: 6-630mm, Customized, 6-762mm, 6-860mm;, 6mm-630mm
ASME SB111 / ASTM B111 C68700 Бесшовные трубы из медного сплава
ASME SB111 / ASTM B111 C68700 Бесшовные трубы из медного сплава

Application: Boiler Tube

Standard: SB111 / B111

сертификат: ABS, DNV-GL, BV, LR, KR, CCS, PED, TUV, ISO9001, AD2000

DNT: ET , UT , PT , HT
Соедините он-лайн
Карта сайта
Продукция
Главная страница
политика конфиденциальности | КИТАЙ хороший качество Бесшовная труба из нержавеющей стали поставщик.
© 2013 - 2025 steelseamlesspipe.com. All Rights Reserved.

20-й этаж, No1 NEW WORLD BUILDING, No.1018 MINAN ROAD, YINZHOU DISTRICT, NINGBO CITY, ZHEJIANG PROVINCE, CHINA. В этом здании находится здание No1018 MINAN ROAD, YINZHOU DISTRICT, город Нинбо, провинция Чжэцзян, Китай.

jikin@steelseamlesspipe.com；jikin888@foxmail.com

Мобильный сайт

Хотеть знать больше о нас? Как раз свяжитесь мы
