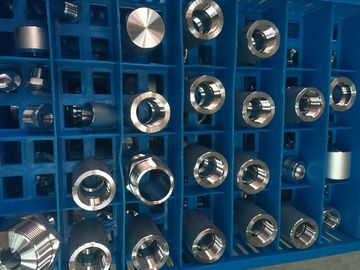

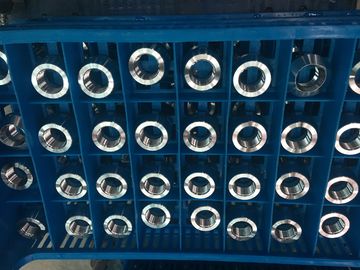

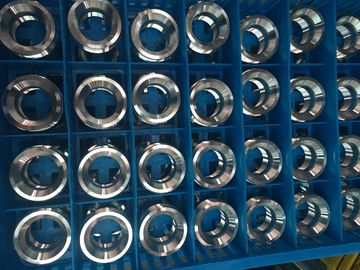

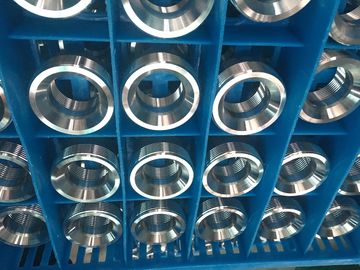

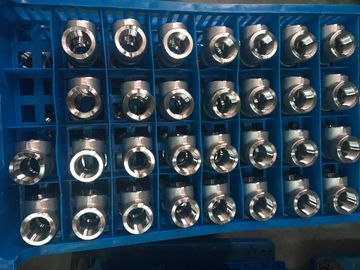

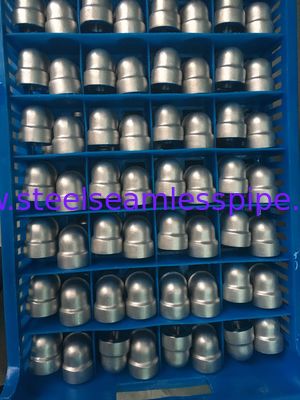

Кованые фитинги из нержавеющей стали, A182 F304L, F316L, ASME B16.11, NPT, SW, 90 ° ELOW, 3000 #, 6000 #, 1/2 "

Фитинг из нержавеющей стали, A182 F304L, F316L, ASME B16.11, NPT, SW, 90 ° ELOW, 3000 #, 6000 #, 1/2

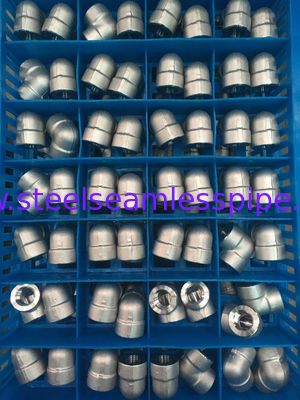

Локоть кованой стали: 45 градусов, 90 градусов, 180 градусов. A-182 / A105 S / W & SCRD, B16.11,

Изображения продуктов и рисунки

90 градусов локоть (SW) 45 градусов локоть (SW) Тройник (SW) Боковой (SW) Крест (ЮЗ) Фитинги со сварным патрубком

Размерные данные сварного шва

От 1/8 "до 4" сварного шва класса 3000, от 1/8 "до 4" сварного шва класса 6000, от 1/2 "до 2" сварного шва класса 9000

Класс 3000 1/8 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 7/8 7/8 31/32 1 1/8 1 5/16 1 1/2 1 3/4 2 2 3/8 3 3 3/8 4 3/16 В 29/32 29/32 1 1/16 1 5/16 1 9/16 1 27/32 2 7/32 2 1/2 3 1/32 3 11/16 4 5/16 5 3/4 С 0,420 0,555 0,690 0,855 1,065 1,330 1,675 1,915 2,406 2,906 3,535 4,545 D 3/8 3/8 3/8 3/8 1/2 1/2 1/2 1/2 5/8 5/8 5/8 3/4 Е 7/16 7/16 17/32 5/8 3/4 7/8 1 1/16 1 1/4 1 1/2 1 5/8 2 1/4 2 5/8 Класс 6000 1/8 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 - - - 1 5/16 1 1/2 1 3/4 2 2 3/8 2 1/2 3 1/4 3 3/4 4 1/2 В - - - 1 9/16 1 27/32 2 7/32 2 1/2 3 1/32 3 11/32 4 4 3/4 6 С - - - 0,855 1,065 1,330 1,675 1,915 2,406 2,906 3,535 4,545 D - - - 3/8 1/2 1/2 1/2 1/2 5/8 5/8 5/8 3/4 Е - - - 3/4 7/8 1 1/16 1 1/4 1 1/2 1 5/8 2 1/4 2 1/2 2 3/4 Класс 9000 　 1/8 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 - - - 1 1/2 1 3/4 2 2 3/8 2 1/2 3 - - - В - - - 1 27/32 2 7/32 2 1/2 3 1/32 3 11/32 3 11/16 - - - С - - - 0,855 1,065 1,330 1,675 1,915 2,406 - - - D - - - 3/8 1/2 1/2 1/2 1/2 5/8 - - - Е - - - 1 1 1/8 1 1/4 1 3/8 1 1/2 2 1/8 - - -

ASME / ANSI B16.1 - 1998 - фланцы и фланцевые фитинги из чугуна

Настоящий стандарт для фланцев и фланцевых фитингов классов 25, 125, 250 из чугуна охватывает:

(а) номинальное давление-температура,

• (б) размеры и способ обозначения отверстий редукционной арматуры,
• (в) маркировка,
• (d) минимальные требования к материалам,
• (е) размеры и допуски,
• (f) размеры болта, гайки и прокладки и
• (ж) тесты.

ASME / ANSI B16.3 - 1998 - Фитинги с ковкой из ковкого чугуна

Настоящий стандарт для резьбовых фитингов из ковкого чугуна классов 150 и 300 предусматривает следующие требования:

• (а) рейтинги давления и температуры
• (б) размер и способ обозначения отверстий редукционной арматуры
• (в) маркировка
• (г) материалы
• (е) размеры и допуски
• (е) резьба
• (г) покрытия

ASME / ANSI B16.4 - 1998 - Чугунные резьбовые фитинги

Настоящий стандарт для резьбовых фитингов из серого чугуна классов 125 и 250 охватывает:

• (а) рейтинги давления и температуры
• (б) размер и способ обозначения отверстий редукционной арматуры
• (в) маркировка
• (г) материал
• (е) размеры и допуски
• (е) нарезание резьбы и
• (г) покрытия

ASME / ANSI B16.5 - 1996 - Фланцы труб и фланцевые фитинги

Стандарт ASME B16.5 - 1996 «Трубные фланцы и фланцевые фитинги» охватывает номиналы давления-температуры, материалы, размеры, допуски, маркировку, испытания и методы обозначения отверстий для фланцев труб и фланцевых фитингов.

Стандарт включает фланцы с обозначениями номинального класса 150, 300, 400, 600, 900, 1500 и 2500 в размерах от NPS 1/2 до NPS 24, с требованиями, указанными как в метрических единицах, так и в единицах США. Стандарт ограничивается фланцами и фланцевыми фитингами, изготовленными из литых или кованых материалов, а также глухими фланцами и некоторыми переходными фланцами, изготовленными из литых, кованых или листовых материалов. Также в этот стандарт включены требования и рекомендации, касающиеся болтов фланцев, фланцевых прокладок и фланцевых соединений.

ASME / ANSI B16.9 - 2001 - заводские фитинги из сварочной стали из кованой стали

Настоящий стандарт охватывает габаритные размеры, допуски, характеристики, испытания и маркировку для кованой сварной арматуры заводского изготовления в размерах от NPS 1/2 до 48 (DN от 15 до 1200).

ASME / ANSI B16.10 - 2000 - Лицевые и сквозные размеры клапанов

Настоящий стандарт охватывает прямые и сквозные размеры прямых клапанов, а также межосевые и межконцевые размеры угловых клапанов. Его целью является обеспечение взаимозаменяемости при установке клапанов из данного материала, типоразмера, номинального класса и концевого соединения.

ASME / ANSI B16.11 - 2001 - Фитинги из кованой стали, с раструбной сваркой и резьбой

Настоящий стандарт охватывает параметры, размеры, допуски, маркировку и требования к материалам для кованых фитингов, как для сварки на раструбе, так и для резьбовых соединений.

ASME / ANSI B16.12 - 1998 - Чугунные резьбовые дренажные фитинги

Настоящий стандарт для чугунных резьбовых фитингов охватывает:

• (а) размер и способ обозначения отверстий в редукционной арматуре
• (б) маркировка
• (в) материалы
• (d) размеры и допуски
• (е) резьба
• (е) ребра
• (г) покрытия
• (h) торцевые выпускные сопла, входные валы, опорные плиты и отверстия под фундаментные болты (см. таблицы 1 и 2).

ASME / ANSI B16.14 - 1991 - заглушки, втулки и контргайки для труб из черных металлов с резьбой для труб

Настоящий стандарт на заглушки, втулки и контргайки черных труб с резьбой для труб охватывает:

• (а) рейтинги давления и температуры:
• (б) размер;
• (в) маркировка;
• (г) материалы;
• (e) размеры и допуски;
• (е) нарезание резьбы; а также
• (г) узор конусности.

ASME / ANSI B16.15 - 1985 (R1994) - Литые бронзовые резьбовые фитинги

Настоящий стандарт в первую очередь относится к литым фитингам из бронзы с резьбой класса 125 и класса 250. Некоторые требования также относятся к кованым или литым заглушкам, втулкам, муфтам и заглушкам. Этот стандарт охватывает:

• (а) рейтинги давления и температуры;
• (б) размер и способ обозначения отверстий редукционных фитингов;
• (в) маркировка;
• (d) минимальные требования к качеству отливки и материалам;
• (e) размеры и допуски в стандартных и метрических единицах (СИ) США;
• (е) резьба.

ASME / ANSI B16.18 - 1984 (R1994) - Напорные фитинги с паяным соединением из литого медного сплава

Настоящий стандарт для напорных фитингов из паяного сплава из медного сплава, предназначенных для использования с медной водяной трубкой, устанавливает требования для:

• а) номинальное давление-температура;
• (б) Сокращения для концевых соединений;
• (в) размеры и способ обозначения отверстий арматуры;
• (d) маркировка;
• е) материал;
• (f) размеры и допуски; а также
• (ж) Тесты.

ASME / ANSI B16.20 - 1998 - Металлические прокладки для трубных фланцев, кольцевых и спиральных втулок, а также в оболочке

Этот стандарт охватывает материалы, размеры, допуски и маркировку для металлических кольцевых прокладок, спирально навитых металлических прокладок, а также прокладок с металлической оболочкой и наполнителя. Эти прокладки по размерам подходят для использования с фланцами, описанными в эталонных стандартах фланцев ASME / ANSI B16.5, ASME B16.47 и API-6A. Этот стандарт распространяется на спирально навитые металлические прокладки и прокладки с металлической рубашкой для использования с выступающими и плоскими фланцами. Заменяет API-601 или API-601.

ASME / ANSI B16.21 - 1992 - Неметаллические плоские прокладки для фланцев труб

Настоящий стандарт на неметаллические плоские прокладки для болтовых фланцевых соединений в трубопроводах включает:

• (а) типы и размеры;
• (б) материалы;
• (в) размеры и допустимые допуски.

ASME / ANSI B16.22 - 1995 - Паяные фитинги из паяного соединения из меди и медного сплава

Стандарт устанавливает спецификации для кованой меди и сплава кованой меди, паяного соединения, бесшовных фитингов, предназначенных для использования с бесшовной медной трубой, соответствующей ASTM B 88 (системы водоснабжения и общего водоснабжения), B 280 (кондиционирование и охлаждение), и B 819 (медицинские газовые системы), а также фитинги, предназначенные для сборки с паяльными материалами, соответствующими ASTM B 32, паяльными материалами, соответствующими AWS A5.8, или с конической трубной резьбой, соответствующей ASME B1.20.1. Этот стандарт связан с ASME B16.18, который охватывает литые фитинги из медного сплава. Он предусматривает требования к фитингам, пригодным для пайки. Этот стандарт охватывает:

• (а) номинальные температуры давления;
• (б) сокращения для концевых соединений;
• (в) размер и способ обозначения отверстий арматуры;
• (г) маркировка;
• (е) материал;
• (f) размеры и допуски; а также
• (ж) тесты.

ASME / ANSI B16.23 - 1992 - Дренажные фитинги с паяным соединением из литого медного сплава (DWV)

Стандарт устанавливает спецификации для дренажных фитингов паяных соединений из литого медного сплава, предназначенных для использования в системах дренажа, отходов и вентиляции (DWV). Эти фитинги предназначены для использования с бесшовной медной трубой, соответствующей ASTM B 306, медной дренажной трубке (DWV), а также с фитингами, предназначенными для сборки с паяльными материалами, соответствующими ASTM B 32, или с конической трубной резьбой, соответствующей ASME B1.20.1 , Этот стандарт связан с ASME B16.29, Фитинги для дренажа паяных соединений из кованой меди и сплавов кованой меди - DWV. Он предусматривает требования к фитингам, пригодным для пайки. Этот стандарт охватывает:

• (описание;
• (б) уклон (уклон);
• (в) сокращения для концевых соединений;
• (d) размеры и методы проектирования отверстий для редукционной арматуры;
• (е) маркировка;
• (е) материал; а также
• (g) размеры и допуски.

ASME / ANSI B16.24 - 1991 (R1998) - фланцы и фланцевые фитинги из литого медного сплава

Настоящий стандарт для фланцев и фланцевых фитингов классов 25, 125, 250 и 800 из чугуна охватывает:

• (а) номинальные температуры давления,
• (б) размеры и методы обозначения отверстий для редуцированных фитингов,
• (в) маркировка,
• (d) минимальные требования к материалам,
• (е) размеры и допуски,
• (f) размеры болта, гайки и прокладки и
• (ж) тесты.

ASME / ANSI B16.25 - 1997 - Концы для стыковой сварки

• Стандарт охватывает подготовку концов стыковой сварки компонентов трубопровода, которые должны быть соединены в систему трубопроводов сваркой. Он включает требования к сварочным скосам, внешнему и внутреннему профилированию элементов с толстыми стенками, а также для подготовки внутренних концов (включая размеры и допуски). Покрытие включает подготовку к суставам со следующим.
• (а) без опорных колец;
• (б) разделенные или не непрерывные опорные кольца;
• (в) сплошные или непрерывные опорные кольца;
• (г) расходные вставные кольца;
• (е) газ вольфрамовой сварки (GTAW) корневого прохода. Подробная информация о подготовке к любой основе кольца должна быть указана в заказе компоненты.

ASME / ANSI B16.26 - 1988 - Фитинги из литого медного сплава для расширяющихся медных труб

Этот стандарт для фитингов из литого медного сплава для расширяющихся медных труб охватывает:

• (а) номинальное давление;
• (б) материал;
• (в) размер;
• (г) нарезание резьбы;
• (е) маркировка.

ASME / ANSI B16.28 - 1994 - сварные стальные сварные встык с коротким радиусным коленом и возврат

Настоящий стандарт охватывает характеристики, габаритные размеры, испытания, допуски и маркировку для сварных сварных швов с коротким радиусом колец из сварочной углеродистой и легированной стали и отдачи. Термин кованая обозначает фитинги, изготовленные из трубы, трубки, плиты или поковок.

ASME / ANSI B16.29 - 1994 - Дренажные фитинги из паяного соединения из меди и деформируемого медного сплава (DWV)

Стандарт на фитинги для отвода паяных соединений из кованой меди и сплавов деформируемой меди, предназначенный для использования с медной дренажной трубкой, охватывает:

• (описание,
• (б) уклон (уклон),
• (c) Сокращения для концевых соединений,
• (d) Размеры и способ обозначения отверстий для редукционных фитингов,
• (д) маркировка,
• (е) Материал,
• (g) Размеры и допуски.

ASME / ANSI B16.33 - 1990 - Металлические газовые клапаны с ручным управлением для использования в системах газопроводов до 125 фунтов на квадратный дюйм

Общие положения Настоящий стандарт охватывает требования к металлическим клапанам с ручным приводом типоразмеров от NPS 1,2 до NPS 2, для наружной установки в качестве запорных газовых клапанов в конце линии подачи газа, а также перед регулятором газа и расходомером, где указано манометрическое давление в газовых трубопроводах. Система не превышает 125 фунтов на квадратный дюйм (8,6 бар). Стандарт применяется к клапанам, эксплуатируемым в температурных условиях от .20 градусов F до 150 градусов F (.29 градусов C и 66 градусов C). Конструкция Настоящий стандарт устанавливает минимальные возможности, характеристики и свойства, которыми должен обладать клапан во время изготовления, чтобы считаться пригодным для использования в системах газопроводов.

ASME / ANSI B16.34 - 1996 - Клапаны - фланцевые, резьбовые и приварные

Этот стандарт распространяется на новую конструкцию клапана и охватывает номинальные значения давления-температуры, размеры, допуски, материалы, требования по неразрушающему контролю, испытания и маркировку для литых, кованых и изготовленных фланцевых, резьбовых и сварных концов, а также пластинчатых или бесфланцевых клапанов из стали. , сплавы на никелевой основе и другие сплавы, показанные в таблице 1. Клапаны с пластинами или без фланцев, болтовые или сквозные, которые устанавливаются между фланцами или напротив фланца, должны рассматриваться как фланцевые концевые клапаны.

ASME / ANSI B16.36 - 1996 - фланцы с отверстиями

Настоящий стандарт охватывает фланцы (аналогичные тем, которые описаны в ASME B16.5), которые имеют соединения с перепадом давления в отверстиях. Покрытие ограничено следующим:

• (a) Фланцы с приваренной горловиной Классы 300, 400, 600, 900, 1500 и 2500
• (б) вставной и резьбовой класс 300

• Измерители расхода, отверстия и сопла Вентури

ASME / ANSI B16.38 - 1985 (R1994) - Большие металлические клапаны для распределения газа

Стандарт охватывает только металлические клапаны с ручным управлением для труб с номинальными размерами от 2 1/2 до 12, имеющие впуск и выпуск по общей центральной линии, которые подходят для управления потоком газа от открытого к полностью закрытому, для использования в распределении и обслуживании. линии, где максимальное манометрическое давление, при котором такие распределительные трубопроводные системы могут эксплуатироваться в соответствии с кодексом федеральных правил (cfr), раздел 49, часть 192, транспортировка природного и другого газа по трубопроводу; минимальный стандарт безопасности, не превышает 125 фунтов на квадратный дюйм (8,6 бар). Седла клапанов, уплотнения и уплотнения штока могут быть неметаллическими.

ASME / ANSI B16.39 - 1986 (R1998) - Соединения из ковкого чугуна с резьбой

Настоящий стандарт на резьбовые соединения из ковкого чугуна классов 150, 250 и 300 предусматривает следующие требования:

• (а) дизайн
• (б) рейтинги давления и температуры
• (в) размер
• (г) маркировка
• (е) материалы
• (е) суставы и сиденья
• (г) темы
• (h) гидростатическая прочность
• (i) прочность на растяжение
• (j) испытание давлением воздуха
• (k) отбор проб
• (л) покрытия
• (м) размеры

ASME / ANSI B16.40 - 1985 (R1994) - Термопластичный газ с ручным управлением

Стандарт охватывает клапаны из термопластика с ручным управлением номинальных размеров от 1,2 до 6 (как показано в таблице 5). Эти клапаны подходят для использования под землей в распределительных магистралях и линиях обслуживания из термопластика. Максимальное давление, при котором могут работать такие системы распределительных трубопроводов, соответствует разделу 492 Свода правил Федерального регламента (CFR), часть 192, «Транспортировка природного и другого газа по трубопроводам»; Минимальные нормы безопасности, для температурных диапазонов .20 град. F до 100 град. F (.29 ° С до 38 ° С). Настоящий стандарт устанавливает квалификационные требования для каждого номинального размера клапана для каждой конструкции клапана в качестве необходимого условия для демонстрации соответствия настоящему стандарту. Настоящий стандарт устанавливает требования к новым изготовленным клапанам для использования в подземных системах трубопроводов для природного газа [включает синтетический природный газ (СНГ)] и сжиженных нефтяных (LP) газов (распределенных в виде пара, с примесью воздуха или без) или их смеси.

ASME / ANSI B16.42 - 1998 - фланцы и фланцевые фитинги из ковкого чугуна, классы 150 и 300

Стандарт охватывает минимальные требования к фланцам и фланцевым фитингам из литого чугуна класса 150 и 300. Охватываемые требования заключаются в следующем:

• (а) рейтинги давления и температуры
• (б) размеры и метод обозначения отверстий
• (в) маркировка
• (г) материалы
• (е) размеры и допуски
• (е) помарки, гайки и прокладки
• (г) тесты

ASME / ANSIB16.44 - 1995 - Металлические газовые клапаны с ручным управлением для использования в системах домашних трубопроводов

Настоящий стандарт применяется к новой конструкции клапанов и охватывает металлические клапаны с ручным управлением на четверть оборота типоразмера NPS 1 / 2-2, которые предназначены для внутренней установки в качестве запорных газовых клапанов при установке в газовых трубах внутри помещений между выходом газового счетчика и входным соединением к газовый прибор.

ASME / ANSI B16.45 - 1998 - Чугунные фитинги для систем совмещенного дренажа

Стандарт на чугунные дренажные фитинги, используемые в самоаэрирующихся однотрубных дренажных системах Solvent, охватывает следующее:

• (описание
• (б) размеры и методы обозначения отверстий для редукционной арматуры
• (в) маркировка
• (г) материал
• (е) шаг
• (е) дизайн
• (г) размеры и допуски
• (з) тесты

ASME / ANSI B16.47 - 1996 - Стальные фланцы большого диаметра: от NPS 26 до NPS 60

Настоящий стандарт охватывает номиналы давление-температура, материалы, размеры, допуски, маркировку и испытания фланцев труб в размерах от NPS 26 до NPS 60 и в классах классов 75, 150,0300, 400, 600 и 900. Фланцы могут быть отлиты, кованые или листовые (только для глухих фланцев) материалы. Требования и рекомендации, касающиеся болтов и прокладок, также включены.

ASME / ANSI B16.48 - 1997 - Стальные заготовки

Стандарт охватывает номиналы давление-температура, материалы, размеры, допуски, маркировку и испытания рабочих заготовок в размерах от NPS 1/2 до NPS 24 для установки между ASME B16. 5 фланцев в классах давления 150, 300, 600, 900, 1500 и 2500.

ASME / ANSI B16.49 - 2000 - Заводские сварочные индукционные отводы из кованой стали для транспортных и распределительных систем

Настоящий стандарт охватывает требования к конструкции, материалу, изготовлению, испытаниям, маркировке и проверке заводских изгибов трубопроводов из углеродистой стали с контролируемыми химическими и механическими свойствами, получаемых в процессе индукционного изгиба, с тангенсом или без него. Настоящий стандарт охватывает индукционные изгибы для транспортных и распределительных трубопроводов (например, ASME B31.4, B31.8 и B31.11). Технологические и силовые трубопроводы имеют разные требования и материалы, которые могут не подходить для ограничений и проверок, описанных в данном документе, и, следовательно, не включены в этот стандарт.
