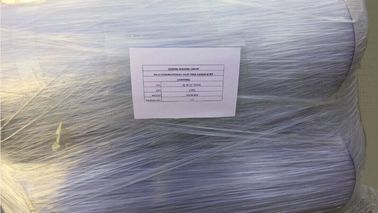

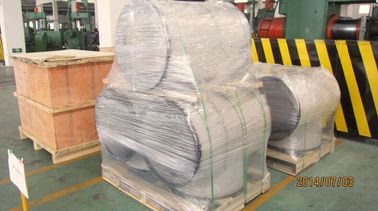

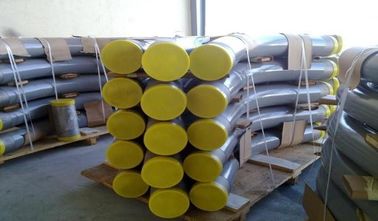

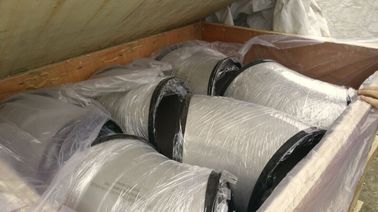

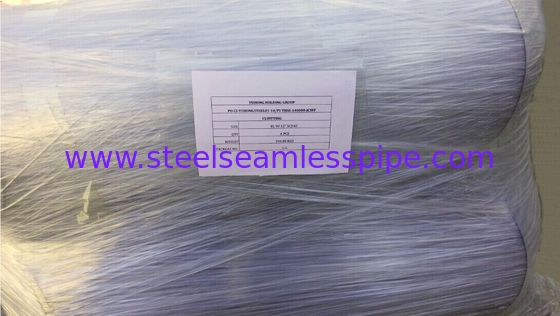

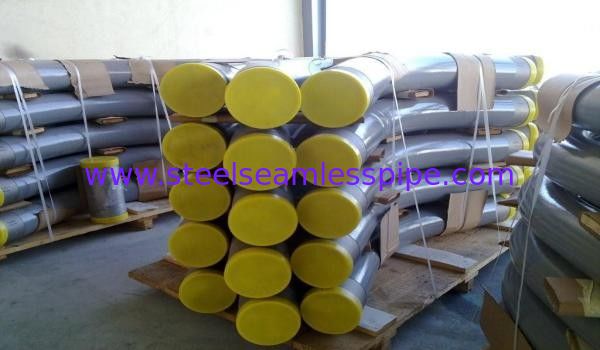

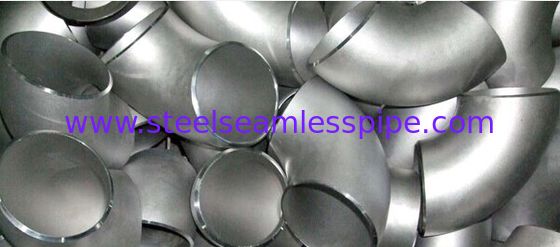

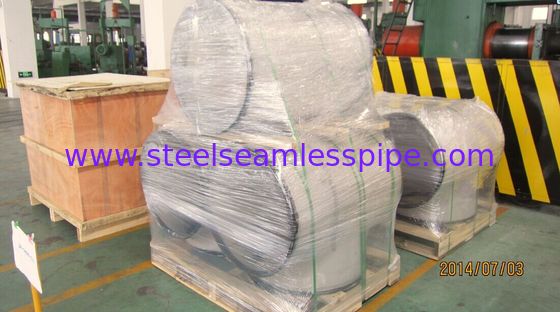

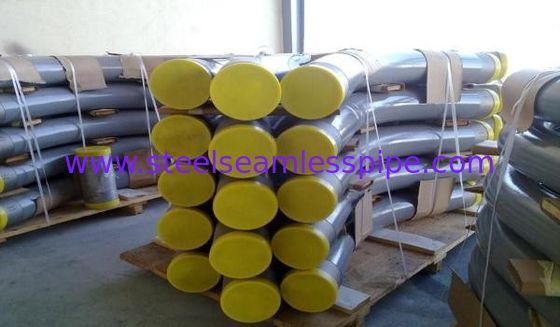

Задние сварные фитинги SB366 Inconel800, Inconel 800H, Inconel 800HT, Inconel 825, Inconel 926
Инколой 800H/AT - это аустенитный теплостойкий сплав, предназначенный для конструктивных применений при высоких температурах.алюминий и титан вместе с минимальной отжигом 2100°F для достижения размера зерна ASTM 5 или более грубого.
800H/AT обычно сварят с помощью голых проводов RA82 (ERNiCr-3) для применения в условиях ниже 1450°F. Голые провода RA330-04 (N08334) обеспечивают более тесное соответствие коэффициента теплового расширения,и несколько большей прочностиДля сплава с максимальной прочностью 617 (ERNiCrCoMo-1) рекомендуется использовать голый провод или 117 (ENiCrCoMo-1) покрытых электродов. To avoid possible stress relaxation grain boundary cracking of N08811 in applications above 1000°F the welded fabrication may be heated 1650°F for about one hour per inch of thickness or 30 minutes minimum then air cooled.
Химия
| |
КР |
Ни. |
Мн |
Да, да. |
Аль. |
Ти |
Аль + Ти |
В |
Ку |
П |
S |
Фэ |
| МИН |
19.0 |
30.0 |
- |
- |
0.15 |
0.15 |
0.85 |
0.06 |
- |
- |
- |
39.5 |
| Максимум |
23.0 |
35.0 |
1.5 |
1.0 |
0.6 |
0.6 |
1.2 |
0.1 |
0.75 |
0.045 |
0.015 |
- |
Спецификации
Код ASME SB 407 Случай 1325, ASME SB 408, ASME SB 409
АСТМ B 407, АСТМ B 408, АСТМ B 409
Сноска, это не относится к категории, указанной в пункте 1.
W. Nr./EN 1.4958, W. Nr./EN 1.4959
Инвентаризация
Котушка 800H/AT, пластина 800H/AT, лист 800H/AT, изделия из сварки 800H/AT
Общие торговые наименования
800H, Incoloy® 800, сплав 800
Особенности
· Высокие конструктивные напряжения для применения в разделе VIII ASME до 1650°F
· Полезная устойчивость к окислению до 1800°F
· Устойчивы к коррозионному крекингу хлоридных ионов
Заявления
· Катализаторы азотной кислоты
· Реформаторные розетки и коллекторы
· Теплообменники
· Посуды под давлением
· Ампутировщики
Физические свойства
Плотность:0.287 фунтов/дюйм3
Точка плавления:2475 - 2525°F
| Температура, °F |
70 |
1400 |
1600 |
1800 |
| Коэффициент* теплового расширения, в/в°F x 10-6 |
- |
9.9 |
10.2 |
- |
Теплопроводность
Btu • ft/ft2 • h • °F |
6.7 |
13.8 |
15.1 |
17.8 |
| Модуль эластичности, динамический пс x 106 |
28.5 |
21.1 |
19.2 |
- |
* 70°F до указанной температуры.
Механические свойства
Представительные свойства тяги
| Температура,°F |
70 |
1000 |
1200 |
1400 |
1600 |
1800 |
| Высочайшая прочность на тягу, ksi |
77 |
63.5 |
55.7 |
32.3 |
18.6 |
10.2 |
| 00,2% устойчивость добычи, ksi |
29 |
16.5 |
14.8 |
14.4 |
11.6 |
8.9 |
| Удлинение, % |
52 |
51 |
50 |
78 |
120 |
120 |
Типичные свойства поползновения и разрыва
| Температура, °F |
1400 |
1600 |
1800 |
| Минимальный проникновение 0,0001%/час, ksi |
6.0 |
3.6 |
1.05 |
| 10Прочность на разрыв в 1000 часов, кс |
7.3 |
3.5 |
1.2 |
Инконельные фитинги для ботсоварки доступны в различных сортах суперсплава:
| Уровень |
СНО |
W.Nr. |
Торговое наименование |
| Инконел 600 |
N06600 |
2.4816 |
Inconel 600®, Nickelvac® 600, Ferrochronin® 600 |
| Инконел 601 |
N06601 |
2.4851 |
Inconel 601®, Pyromet® 601, Nicrofer® 601 |
| Инконел 617® |
N06617 |
2.4663 |
Inconel 617®, Nicrofer® 617 |
| Инконел 625 |
N06625 |
2.4856 |
Inconel 625®, Chornin® 625, Altemp® 625, Nickelvac® 625, Haynes® 625 Никрофер® 6020 |
| Инконель |
N07718 |
2.4668 |
Inconel 718®, Nicrofer® 5219, Alvac® 718, Haynes® 718, Altemp® 718 |
| Инконель X 750 |
N07750 |
2.4669 |
Inconel X750®, Haynes X750®, Pyromet® X750, Nickelvac®X750, Nicorros® 7016 |
| Инколой 800 |
N08800 |
1.4876 |
Инколой 800®, Феррокронин® 800, Никельвак® 800, Никрофер® 3220 |
| Инколой 800H |
N08810 |
1.4876 |
Инколой 800H®, Феррокронин® 800, Никельвак® 800, Никрофер® 3220 |
| Инколой 800HT |
N08811 |
1.4876 |
Инколой 800HT®, Феррохронин® 800, Никельвак® 800, Никрофер® 3220 |
| Инколой 825 |
N08825 |
2.4858 |
Инколой 825®, Никельвак® 825, Никрофер 4241® |
