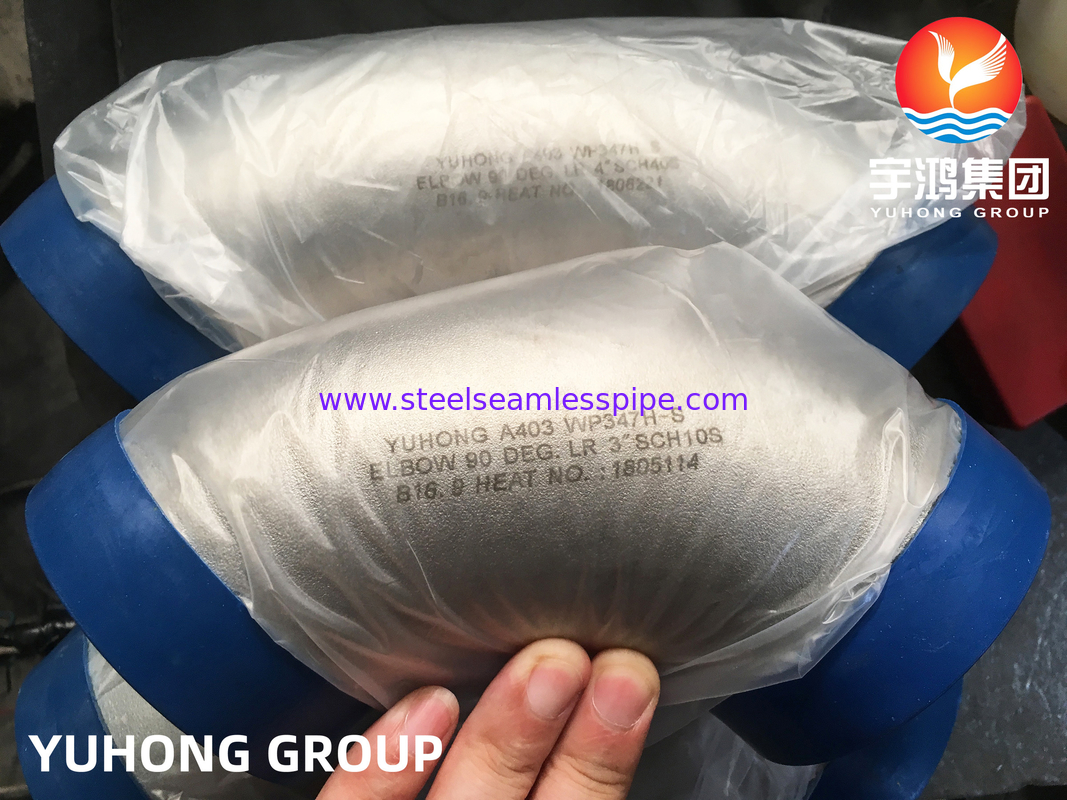

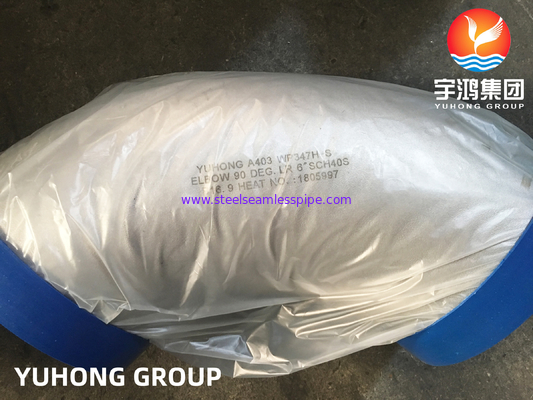

ASTM A403 WP347H-S 90° Отвод длинный радиус, приварной, для трубопроводов технологических процессов при повышенных температурах

ВASTM A403 WP347H-S 90° длинный радиус локтявляется кованым аустенитным сварным фитингом из нержавеющей стали, изготовленным изUNS S34709 / тип 347H.

ВWP347H-Sобозначение обозначает устройство WP-класса, изготовленное в классе бесшовных, что делает продукт особенно подходящим для трубопроводов, где спецификация устройства,класс конструкции и стандарт размеров должны быть четко определеныASTM A403 охватывает кованые аустенитные фитинги из нержавеющей стали для применения в трубопроводах под давлением.

Конфигурация длинного радиуса 90° изменяет направление трубопровода, сохраняя при этом больший радиус центральной линии, чем локоть с коротким радиусом.ASME B16.9требования к размерам или спецификации конкретного проекта.

WP347H - этовысокоуглеродный вариант стабилизированной 347 аустенитной нержавеющей сталиЕго химическая структура предназначена для применений, где повышенная температура обслуживания и устойчивость к проблемам, связанным с сенсибилизацией, являются важными соображениями.

Стабилизированные 347 семейства используетНиобий (колумбий)Это отличие отличает WP347H от таких сортов, как TP321H.

Для проектов с трубопроводами с повышенной температурой при выборе 347H следует оценивать фактическую рабочую температуру, давление, процедуру сварки и применимый проектный код,321H и другие австенитовые сорта.

Длиннорадиовый локоть обеспечивает 90-градусное изменение направления потока с радиусом центральной линии, обычно ассоциируемой с конфигурацией длинного радиуса.

Типичные размерные параметры включают:

• Номинальный размер трубы
• Внешний диаметр
• Толщина стены
• Размер от центра до конца
• Внешний диаметр конца
• Геометрия бебеля
• Овальность
• Угловое выравнивание

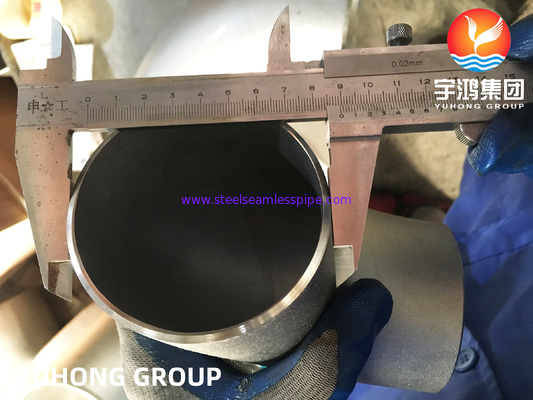

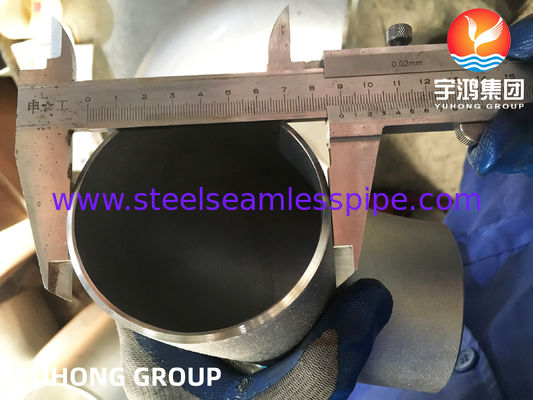

Размеры могут быть поставлены в соответствии сASME B16.9или чертежи заказчика.

Вместо того, чтобы позиционировать WP347H-S просто как локоть из нержавеющей стали общего назначения, следующие приложения более технически актуальны:

• Высокотемпературные трубопроводы
• Линии нефтехимических процессов
• Оборудование для химической обработки
• Системы трубопроводов нефтеперерабатывающих заводов
• Трубопроводы, связанные с печью
• Системы тепловой обработки
• Высокотемпературные паропроводы
• Трубопроводы для производства электроэнергии
• Системы теплопередачи
• Промышленное оборудование

Это полезное техническое сравнение, которое следует включить на странице, потому что оба сорта являются стабильными аустенитными нержавеющими стали и могут появляться в трубопроводах с повышенной температурой.

Соответствующий класс должен быть выбран в зависимости от температуры эксплуатации, среды процесса, условий сварки и применимых технических спецификаций.

Процесс изготовления монтажа может включать контролируемые операции формирования, за которыми следует термическая обработка и отделка размеров.

Типичные этапы производства включают:

1. Проверка сырья
2. Приготовление труб или кубиков
3. Контролируемое формирование
4. Тепловая обработка
5. Прекратите бивелировать
6. Размерная калибровка
7. Проверка поверхности
8. Неразрушающее исследование
9. Окончательная измеренная проверка
10. Маркировка и упаковка

ASTM A403 требует, чтобы фитинги проходили термическую обработку и включает требования к химическому анализу, механическим свойствам и визуальному осмотру.

Доступные инспекционные документы могут включать:

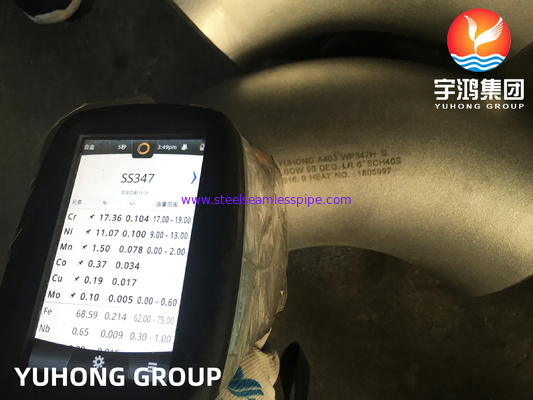

• Анализ химического состава
• Отчет о механических испытаниях
• Испытание на протяженность
• Испытание прочности выброса
• Испытание твердости
• Запись тепловой обработки
• Отчет о ПНП

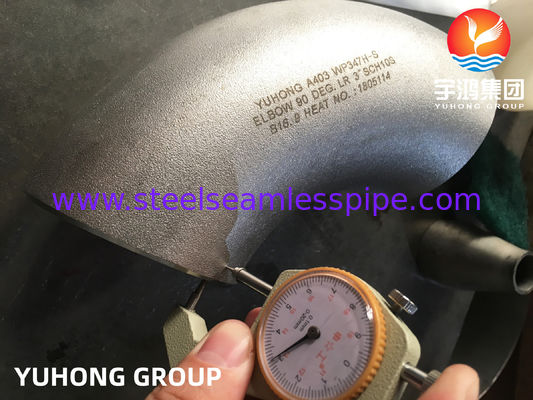

• Доклад о измерениях
• Доклад о визуальной инспекции
• Испытание проникновения жидкости
• Ультразвуковое испытание
• Рентгенографическое исследование, если это применимо
• EN 10204 3.1 МТК
• EN 10204 3.2 Свидетельство об инспекции
• Доклад о проверке третьей стороной

Применяемый метод НДЭ должен быть определен в соответствии с классом приспособления и требованиями к покупке, а не автоматически перечислять каждое испытание для каждого продукта.ASTM A403 различает классы монтажа WP в соответствии с требованиями к конструкции и NDE.
