ASTM A105 кованое углеродное стальное кровотечение капельное кольцо для трубопровода

ASTM A105 кованое углеродное стальное кровотечение капельное кольцо для трубопровода

  • ASTM A105 кованое углеродное стальное кровотечение капельное кольцо для трубопровода
  • ASTM A105 кованое углеродное стальное кровотечение капельное кольцо для трубопровода
  • ASTM A105 кованое углеродное стальное кровотечение капельное кольцо для трубопровода
  • ASTM A105 кованое углеродное стальное кровотечение капельное кольцо для трубопровода
ASTM A105 кованое углеродное стальное кровотечение капельное кольцо для трубопровода
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: YUHONG
Сертификация: ISO9001, PED etc.
Номер модели: A105 / SA105 Крыло кровотечения из углеродистой стали
Оплата и доставка Условия:
Количество мин заказа: 1pc
Цена: лично переговорить
Упаковывая детали: экспортируйте деревянные ящики или подходящую защитную упаковку
Время доставки: Зависит от количества
Условия оплаты: Т/Т
Поставка способности: 10000 ПК в месяц
контакт
Подробное описание продукта
Тип материала: Кованая углеродистая сталь Номинальный размер трубы: 1/2–24 дюйма
Размер постукивания: 1/2" или 3/4" Количество нажатий: Одиночный или множественный
Конфигурация облицовки: РФ или RTJ Производственный процесс: ковка и обработка
Класс давления: В соответствии с требованиями проектирования трубопроводов Размеры фланцевого соединения: Чтобы соответствовать указанному стандарту фланца
Выделить:

Кровельное кольцо из углеродистой стали A105

,

Кровельное кольцо B16.5 для насосов

,

Кровельное кольцо компрессора SA105

Обзор продукта

Кованые кольца для сброса давления из углеродистой стали ASTM A105 представляют собой специализированные компоненты трубопроводов, устанавливаемые между совместимыми фланцами для обеспечения соединения для дренажа, вентиляции, сброса давления или отбора проб. Также известные как капельные кольца или вентиляционные кольца, они обычно имеют одно или несколько радиальных резьбовых соединений для установки клапанов, трубок или измерительных приборов.

Изготовленные из поковок из углеродистой стали ASTM A105, кольца для сброса давления могут быть сконфигурированы в соответствии с требуемым фланцевым соединением, классом давления, расположением уплотнительных поверхностей и размерами трубопровода. Размер резьбового соединения, количество портов, толщина кольца и общие размеры должны быть подтверждены в соответствии с чертежом проекта и эксплуатационными требованиями.

Эти компоненты используются в промышленных трубопроводных системах, обслуживающих нефтегазовые объекты, нефтеперерабатывающие заводы, нефтехимические заводы, оборудование для производства электроэнергии и другие перерабатывающие отрасли. Пригодность материала зависит от рабочего давления, температуры, технологической среды и применимых требований к проектированию трубопроводов.

Спецификации продукта
Название продукта Кованое кольцо для сброса давления из углеродистой стали
Альтернативные названия Капельное кольцо / Вентиляционное кольцо
Стандарт материала ASTM A105/A105M
Тип материала Кованая углеродистая сталь
Процесс производства Ковка и механическая обработка
Тип компонента Компонент для дренажа / вентиляции / отбора проб трубопровода
Номинальный размер трубы 1/2"–24", в зависимости от возможностей проектирования и производства
Класс давления По требованию проекта трубопровода
Размеры фланцевого соединения В соответствии с указанным стандартом фланца
Конфигурация уплотнительной поверхности RF или RTJ, где применимо к конструкции
Размер резьбового соединения Распространенные варианты включают 1/2" или 3/4", подлежат подтверждению
Количество резьбовых соединений Одиночное или множественное, как указано
Требования к размерам Утвержденный чертеж или согласованная спецификация
Документы для инспекции MTC и записи инспекции по согласованию

Указанные выше размеры и варианты резьбовых соединений являются ориентировочными. Окончательные размеры, требования к давлению и конфигурация уплотнительной поверхности должны быть подтверждены перед заказом.

Ключевые особенности
Конструкция из кованой углеродистой стали

ASTM A105/A105M охватывает поковки из углеродистой стали для трубопроводных применений в системах под давлением при температурах окружающей среды и выше. Применимый класс материала, термообработка, механические испытания и документация должны быть подтверждены в соответствии со спецификацией закупки.

Соединения для дренажа, вентиляции и отбора проб

Радиальное резьбовое соединение обеспечивает точку доступа для слива скопившейся жидкости, вентиляции или подключения соответствующей измерительной аппаратуры. Конфигурация порта должна выбираться в соответствии с предполагаемой функцией и условиями эксплуатации системы.

Конструкция, совместимая с фланцами

Кольцо для сброса давления спроектировано для установки между совместимыми фланцами. Размеры окружности болтов, наружный диаметр, толщина, расположение уплотнительных поверхностей и детали уплотнения должны быть согласованы с ответным фланцем и прокладкой.

Индивидуальная конфигурация резьбовых соединений

Количество, размер, положение и спецификация резьбы резьбовых портов могут быть определены в соответствии с утвержденным чертежом, в зависимости от производственных возможностей.

Применение
Трубопроводы нефти и газа

Кольца для сброса давления могут обеспечивать дренаж, вентиляцию или доступ для отбора проб в выбранных соединениях трубопроводов и оборудования на объектах добычи, транспортировки и переработки.

Нефтеперерабатывающие и нефтехимические системы

Они могут быть указаны для технологических трубопроводов, где требуется выделенное соединение для дренажа, вентиляции или подключения измерительных приборов между совместимыми фланцами.

Насосы и компрессоры

Кольца для сброса давления могут использоваться в соответствующих фланцевых соединениях для обеспечения доступа для дренажа или сброса давления во время процедур технического обслуживания. Процедуры изоляции, декомпрессии и безопасной работы должны соответствовать эксплуатационным требованиям объекта.

Турбинные системы и системы производства электроэнергии

В выбранных трубопроводах и вспомогательных системах могут использоваться кольца для сброса давления для дренажа или вентиляции, в зависимости от конструкции оборудования и условий эксплуатации.

Промышленный отбор проб и измерительные приборы

Резьбовой порт может быть сконфигурирован для отбора проб или подключения измерительных приборов, если размер порта, тип соединения и требования процесса правильно указаны.

Стандарты и требования к размерам

ASTM A105/A105M определяет требования к материалам для применимых кованых компонентов трубопроводов из углеродистой стали. Требования к размерам кольца для сброса давления должны быть установлены в соответствии с конструкцией компонента, ответным фланцем, утвержденным чертежом и применимыми проектными стандартами.

ASME B16.5 может быть применим к размерам ответных фланцев и классам давления в пределах его области применения. ASME B16.48 в основном охватывает заглушки и не должен автоматически рассматриваться как полный стандарт размеров для каждого дизайна кольца для сброса давления.

Перед заказом подтвердите:

  • Стандарт материала и применимое издание
  • Номинальный размер трубы и стандарт ответного фланца
  • Класс давления и конфигурация уплотнительной поверхности
  • Наружный диаметр, внутренний диаметр и толщина кольца
  • Количество, размер, тип резьбы и расположение резьбовых соединений
  • Расположение прокладки и требования к уплотнению
  • Требования к инспекции, маркировке и прослеживаемости материалов
Обеспечение качества и инспекция

Инспекция и документация могут быть организованы в соответствии с заказом на поставку и требованиями проекта. Соответствующие пункты могут включать:

  • Сертификат испытаний материала (MTC)
  • Результаты химического состава и механических испытаний
  • Записи о термообработке, где применимо
  • Размерная инспекция кольца и резьбовых портов
  • Визуальный осмотр и проверка маркировки материала
  • Неразрушающий контроль, если указано
  • Инспекция третьей стороной, если согласовано

Любые дополнительные инспекции или испытания должны быть подтверждены до начала производства.

Упаковка и отгрузка

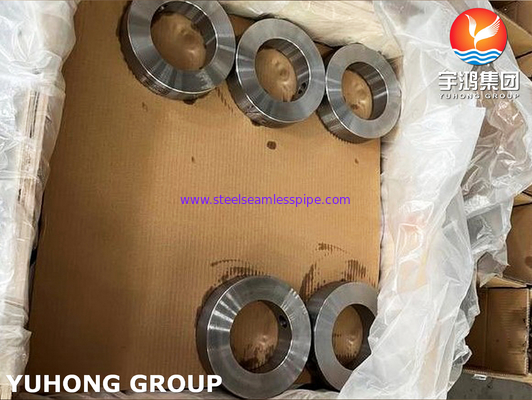

Кольца для сброса давления упаковываются в экспортные деревянные ящики, фанерные ящики или подходящую защитную упаковку в соответствии с размером компонента и количеством заказа. Обработанные поверхности и резьбовые порты защищены от повреждений и загрязнения во время транспортировки. Индивидуальная маркировка и упаковка могут быть организованы в соответствии с требованиями проекта.

Запросить коммерческое предложение

Чтобы запросить коммерческое предложение на кованые кольца для сброса давления из углеродистой стали ASTM A105, пожалуйста, предоставьте:

  • Номинальный размер трубы и стандарт ответного фланца
  • Класс давления и тип уплотнительной поверхности
  • Размеры кольца или утвержденный чертеж
  • Размер резьбового соединения, тип резьбы, количество и расположение
  • Требуемая документация на материал и инспекция
  • Количество заказа и место доставки

MOQ, сроки выполнения, упаковка и условия доставки будут подтверждены в соответствии с требуемой спецификацией и количеством заказа.

Часто задаваемые вопросы
Для чего используется кольцо для сброса давления?

Кольцо для сброса давления обеспечивает резьбовое соединение для дренажа, вентиляции, отбора проб или подключения измерительных приборов в подходящей фланцевой трубопроводной системе.

Какова разница между кольцом для сброса давления и капельным кольцом?

Термины иногда используются взаимозаменяемо. Точное название и конфигурация зависят от предполагаемой функции компонента и терминологии проекта.

Какой стандарт материала применяется к кольцу для сброса давления A105?

ASTM A105/A105M охватывает применимые кованые компоненты трубопроводов из углеродистой стали. Требования к размерам и соединениям должны быть указаны отдельно, где это необходимо.

Является ли ASME B16.48 стандартом размеров для каждого кольца для сброса давления?

Нет. ASME B16.48 в основном охватывает заглушки. Размеры кольца для сброса давления должны быть подтверждены в соответствии с утвержденным чертежом и требованиями к его фланцевому соединению.

Может ли конфигурация резьбовых соединений быть индивидуальной?

Количество, размер, тип резьбы и расположение резьбовых портов могут быть указаны в соответствии с утвержденным чертежом, в зависимости от производственных возможностей.

Какая информация необходима для коммерческого предложения?

Пожалуйста, укажите размер и стандарт ответного фланца, класс давления, тип уплотнительной поверхности, размеры кольца, детали резьбовых соединений, количество и требования к инспекции.

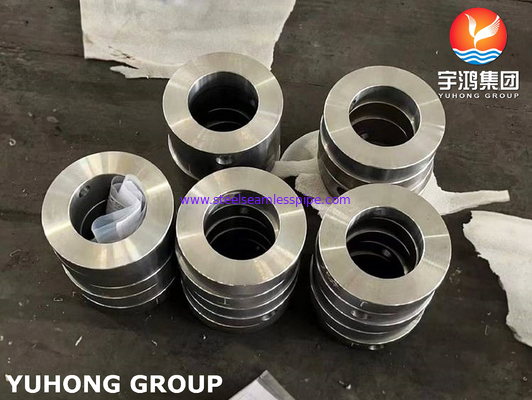

ASTM A105 forged carbon steel bleed ring with radial tapped connection for pipeline drain, vent, and sampling applications
