A403 WP316L Длинный заглушка типа А, кованая нержавеющая сталь, фитинг для соединения с фланцами на прихватке

Муфта с раструбом типа А, кованая нержавеющая сталь А403 WP316L, соединение с фланцами на приварном встык

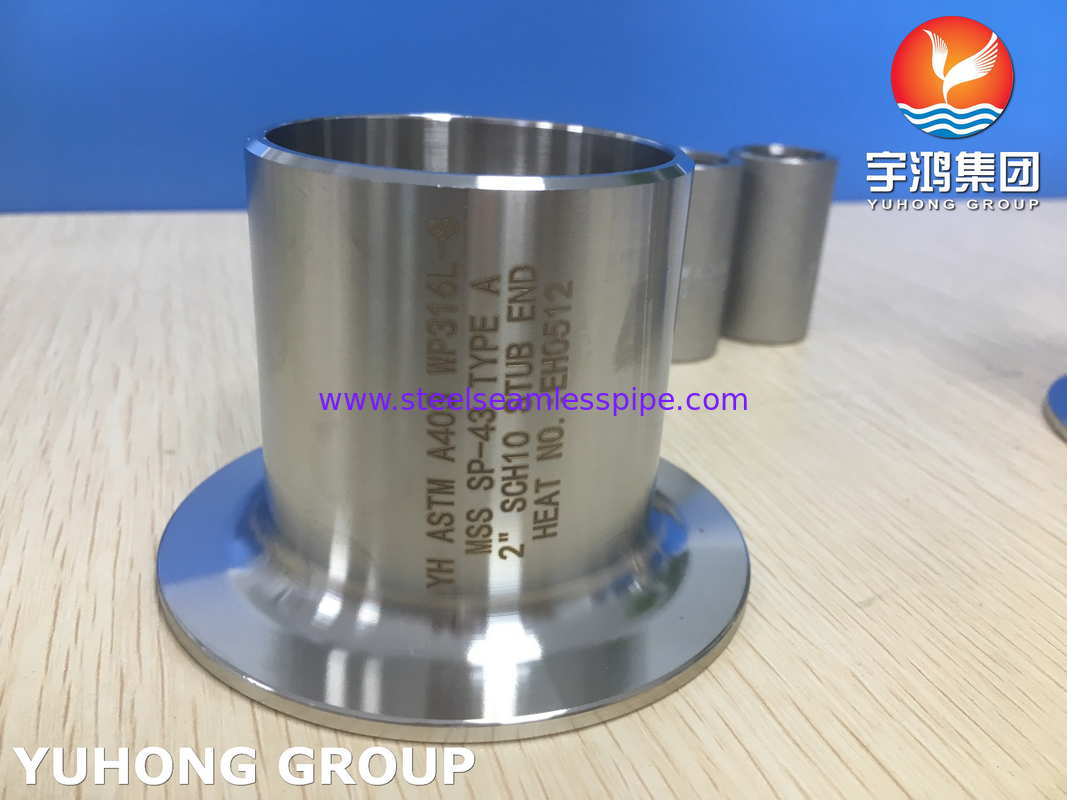

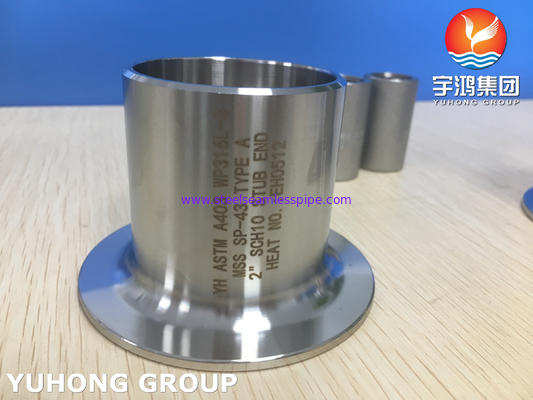

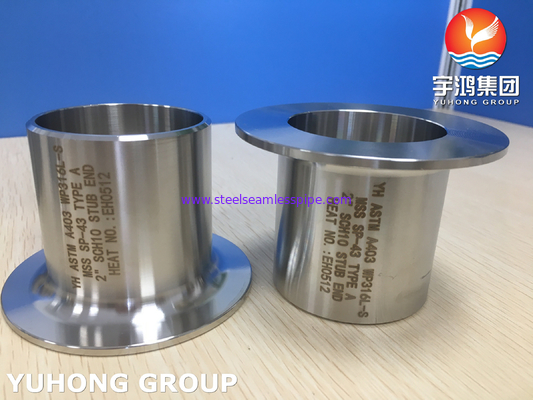

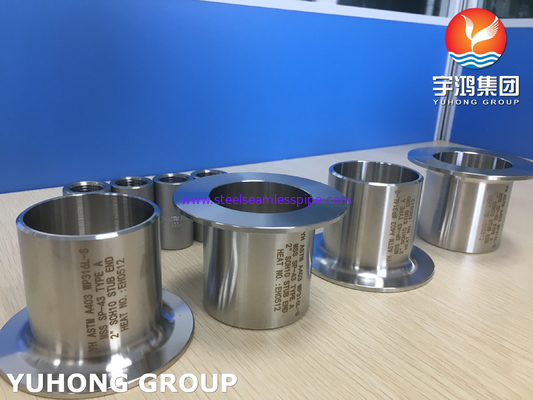

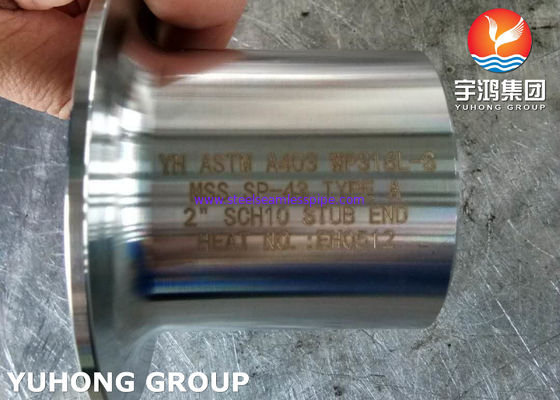

Муфта с раструбом типа А А403 WP316L представляет собой приварной фитинг, изготовленный в соответствии со стандартом ASTM A403 из аустенитной нержавеющей стали марки WP316L. Обычно называемая муфтой с раструбом, она часто используется в сочетании с фланцем на приварном встык для обеспечения разъемных соединений в трубопроводных системах. Этот продукт в основном изготавливается в соответствии со стандартами ASME B16.9 или MSS SP-43 и доступен в длинном и коротком исполнении в зависимости от длины.

Процесс формовки может включать холодную или горячую обработку. Благодаря наличию молибдена в составе материала, муфта с раструбом типа А А403 WP316L обладает отличной коррозионной стойкостью, особенно к хлоридному питтингу, что делает ее пригодной для сред с агрессивными средами, таких как химическая, нефтеперерабатывающая и фармацевтическая промышленность. Кроме того, низкое содержание углерода обеспечивает хорошую свариваемость, способствуя длительному сроку службы.

Форма и функция изделия: муфта с раструбом


• Конструкция: это короткий отрезок трубы, один конец которого предназначен для приварки к трубе встык, а другой конец развальцован наружу, образуя плоскую кольцеобразную поверхность (прижимную поверхность).
• Принцип работы: эта прижимная поверхность не приваривается к другому фланцу. Вместо этого она служит опорной поверхностью для фланца на приварном встык. При установке фланец на приварном встык надевается на прямую часть муфты с раструбом. При затягивании болтов поверхности двух муфт с раструбом (или одной муфты с раструбом и другого фланца) прижимаются друг к другу через прокладку для создания уплотнения.
• Преимущества: такая конструкция позволяет фланцу свободно вращаться, что значительно облегчает выравнивание отверстий для болтов. Она особенно подходит для трубопроводных систем, требующих частой разборки для очистки, или где критически важно точное выравнивание (например, в фармацевтической и пищевой промышленности).

Механические свойства муфты с раструбом ASTM A403 WP316L
