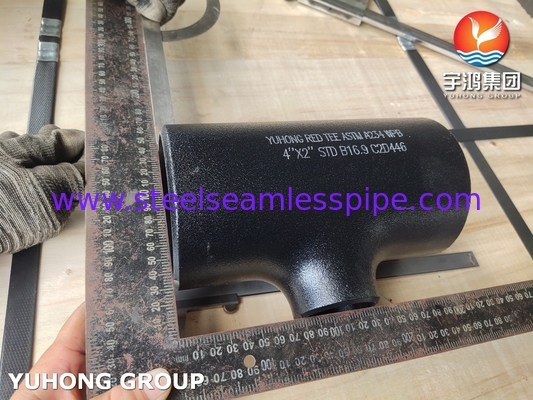

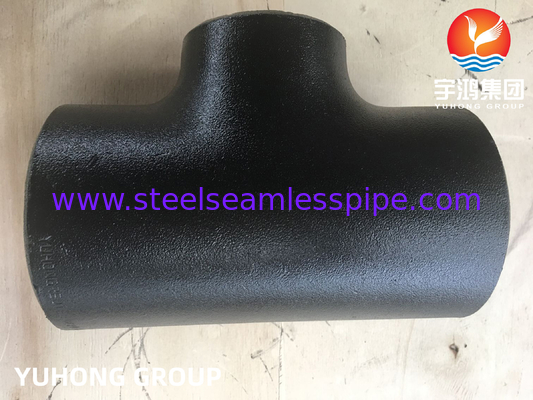

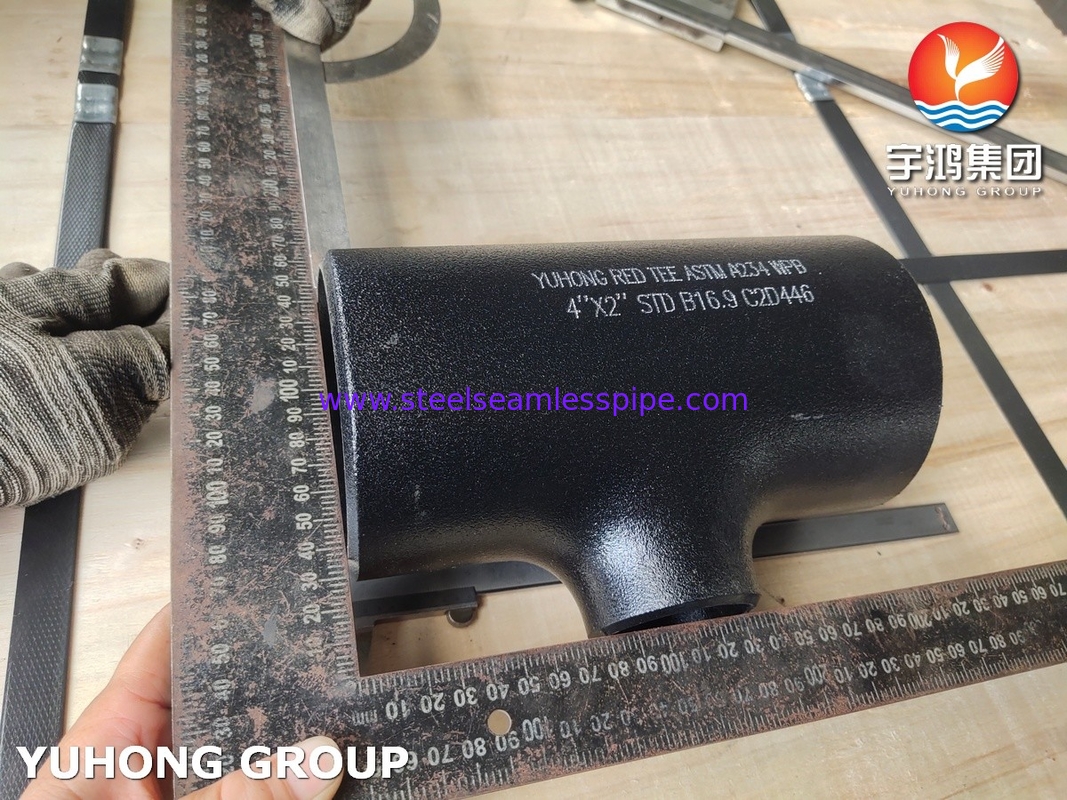

Фитинг из углеродистой стали ASTM A234 WPB, редукционный тройник, приваренный встык B16.9
Тройникиспользуется для изменения направления потока жидкости и может применяться в водопроводах, нефтепроводах и различных трубопроводах для транспортировки жидких химических веществ. Он в основном используется в медицине, водосбережении (орошение, водоснабжение и водоотведение), энергетике (нефть, природный газ, атомная промышленность), строительстве и других инженерных областях.
ASTM A234 WPBРедукционный тройник из углеродистой стали, приваренный встык, является материалом для трубных фитингов американского стандарта для колен, тройников, редукторов, заглушек, отводов и т. д. из углеродистой стали. Химический состав ASTM A234 WPB: C≤0,30 Mn=0,29~1,06 P≤0,05 S≤0,058 Si≥0,10 Cr≤0,40 Mo≤0,15 Ni≤0,40 Cu≤0,40 V≤0,08.
Химические требования к фитингам из углеродистой стали ASTM A234 WPB
| Элемент |
Состав, % |
| ASTM A234 WPB |
| Углерод [C] |
≤0,30 |
| Марганец [Mn] |
0,29-1,06 |
| Фосфор [P] |
≤0,050 |
| Сера [S] |
≤0,058 |
| Кремний [Si] |
≥0,10 |
| Хром [Cr] |
≤0,40 |
| Молибден [Mo] |
≤0,15 |
| Никель [Ni] |
≤0,40 |
| Медь [Cu] |
≤0,40 |
| Ванадий [V] |
≤0,08 |
Механические свойства фитингов из углеродистой стали ASTM A234 WPB
|
Марки ASTM A234
|
Предел прочности при растяжении, мин. |
Предел текучести, мин. |
Относительное удлинение %, мин |
| ksi |
ksi |
МПа |
Продольное |
Поперечное |
| WPB |
60 |
35 |
240 |
22 |
14 |
Требования к растяжению фитингов из углеродистой стали ASTM A234 WPB
|
Марка и символ маркировки
|
WPB
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
WPR
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
|
WP911
|
WP12 CL1
|
|
Предел прочности при растяжении, диапазон Ksi [МПа]
|
60-95
[415-655]
|
70-95 [485-655]
|
55-80 [380-550]
|
60-85
[415-585]
|
63-88 [435-605]
|
75-100 [520-690]
|
85-110 [585-760]
|
90-120 [620-840]
|
60-85 [415-585]
|
|
Предел текучести, мин, Ksi [МПа] (смещение 0,2% или удлинение 0,5% под нагрузкой)
|
35 [240]
|
40 [275]
|
30 [205]
|
30 [205]
|
46 [315]
|
45 [310]
|
60 [415]
|
64 [440]
|
32 [220]
|
Основное применение фитингов из углеродистой стали ASTM A234 WPB Применение
(1) Нефтехимия и энергетика
Транспортировка нефти и газа: трубопроводы технологических процессов низкого давления для транспортировки нефти, газа и воды в системах сбора и транспортировки нефтяных месторождений и на нефтеперерабатывающих заводах
Коммунальное хозяйство: трубопроводы пара, конденсата, охлаждающей воды, сжатого воздуха с рабочей температурой ≤ 400 ℃
Соединение оборудования: входные и выходные трубопроводы для насосов, клапанов, резервуаров и Теплообменников.
(2) Электроэнергетика
Обычные тепловые электростанции: трубопроводы пара среднего и низкого давления; системы питания котлов, дренажа и конденсата; трубопровод циркуляции охлаждающей воды.
(3) Строительство и коммунальное хозяйство
Отопление, вентиляция и кондиционирование воздуха (HVAC): трубопроводы горячей/холодной воды, система охлажденной воды для кондиционирования воздуха.
Система пожарной защиты: основная труба пожарной сигнализации.
Сеть водоснабжения и водоотведения: основная водопроводная труба и трубопровод промышленной очистки воды больших зданий.
(4) Общая промышленность
Обрабатывающая промышленность: трубопроводы сжатого воздуха на заводе, трубопроводы гидравлического масла, системы циркуляции хладагента.
Пищевая промышленность: паропроводы и системы очистки воды, не вступающие в прямой контакт с продуктами (требующие обработки футеровкой).
Судостроение и морская инженерия: трубопроводы вторичных систем, такие как подсланевая вода и вентиляция.
