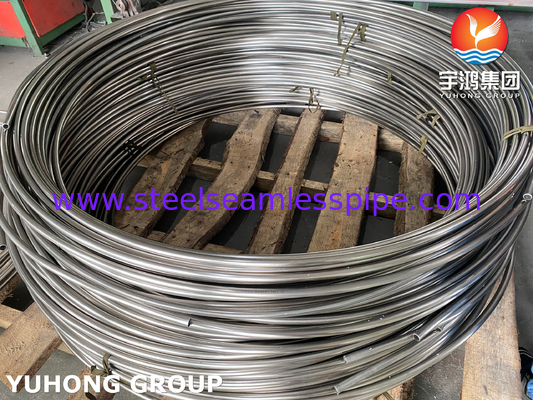

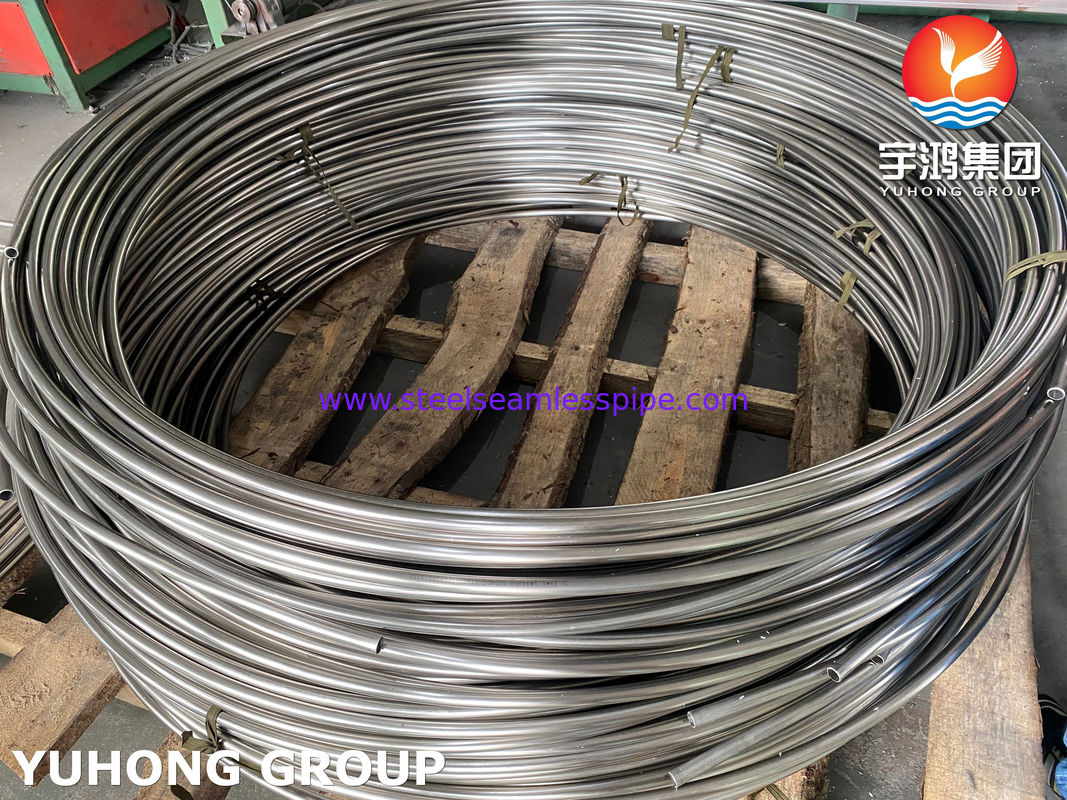

Бесшовная спиральная труба из аустенитной нержавеющей стали ASTM A269 TP316L для нефтегазовой промышленности
Спиральные трубы в нефтегазовой промышленности представляют собой непрерывную металлическую трубу большой длины, намотанную на большую катушку. Спиральные трубы из нержавеющей стали YUHONG очень универсальны и хорошо подходят для различных операций в нефтегазовой отрасли. Они широко используются в работах по интенсификации добычи в нефтяных и газовых скважинах, таких как промыслово-геофизические исследования, интенсификация добычи и операции по контролю песка.
Механические испытания бесшовной спиральной трубы из аустенитной нержавеющей стали ASTM A269 TP316L
Испытание на развальцовку (бесшовные трубы)
Один образец на партию готовых бесшовных труб берется с одного конца трубы для испытания на развальцовку для оценки расширяемости.
Определение партии для испытаний
Трубы одного номинального размера, толщины стенки и номера плавки перед резкой.
Для термической обработки в печи партиями: одинаковый размер, номер плавки и загрузка печи.
Для непрерывной печи или прямой закалки: одинаковый размер, номер плавки и условия обработки.
Испытание на твердость
Два образца на партию (то же определение партии, что и для испытания на развальцовку) для испытания на твердость по Бринеллю или Роквеллу.
Многократная термическая обработка
Испытания на развальцовку и твердость должны проводиться на каждой плавке отдельно, когда задействовано несколько плавок.
Испытание на обратное сплющивание (сварные трубы - для справки)
Один образец на 1500 футов (460 м) готовых сварных труб; образцы с обоих концов, если длина катушки превышает 1500 футов.
Максимальное количество труб на партию с термической обработкой
| Размер трубы |
Максимальный размер партии |
| OD ≥ 2" (50 мм) & WT ≥ 0.200" (5.08 мм) |
≤ 50 труб |
| 1" (25 мм) < OD 1" & WT < 0.200" |
≤ 75 труб |
| OD ≤ 1" (25 мм) |
≤ 125 труб |
Таблица размеров бесшовной спиральной трубы из аустенитной нержавеющей стали ASTM A269 TP316L
| Наружный диаметр |
BWG |
| 25 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
| Толщина стенки (мм) |
| 0.508 |
0.71 |
0.89 |
1.24 |
1.65 |
2.11 |
2.77 |
3.4 |
| мм |
дюйм |
Вес (кг/м) |
| 6.35 |
1/4 |
0.081 |
0.109 |
0.133 |
0.174 |
0.212 |
- |
- |
- |
| 9.53 |
3/8 |
0.126 |
0.157 |
0.193 |
0.257 |
0.356 |
0.429 |
- |
- |
| 12.7 |
1/2 |
0.214 |
0.263 |
0.356 |
0.457 |
0.612 |
0.754 |
- |
- |
| 15.88 |
5/8 |
0.271 |
0.334 |
0.455 |
0.588 |
0.796 |
0.995 |
- |
- |
| 19.05 |
3/4 |
0.327 |
0.405 |
0.553 |
0.729 |
0.895 |
1.236 |
- |
- |
| 25.4 |
1 |
0.44 |
0.546 |
0.75 |
0.981 |
1.234 |
1.574 |
2.05 |
- |
| 31.75 |
1 1/4 |
0.554 |
0.688 |
0.947 |
1.244 |
1.574 |
2.014 |
2.641 |
- |
| 38.1 |
1 1/2 |
0.667 |
0.832 |
1.144 |
1.514 |
1.904 |
2.454 |
3.233 |
- |
| 44.5 |
1 3/4 |
- |
- |
1.342 |
1.774 |
2.244 |
2.894 |
3.5 |
- |
| 50.8 |
2 |
- |
- |
1.549 |
2.034 |
2.574 |
3.334 |
4.03 |
- |
| 63.5 |
2 1/2 |
- |
- |
1.949 |
2.554 |
3.244 |
4.214 |
5.13 |
- |
| 76.2 |
3 |
- |
- |
2.345 |
3.084 |
3.914 |
5.094 |
6.19 |
- |
| 88.9 |
3 1/2 |
- |
- |
2.729 |
3.609 |
4.584 |
5.974 |
7.27 |
- |
| 101.6 |
4 |
- |
- |
- |
4.134 |
5.254 |
6.854 |
8.35 |
- |
| 114.3 |
4 1/2 |
- |
- |
- |
4.654 |
5.924 |
7.734 |
9.43 |
- |
Справочные документы для бесшовной спиральной трубы из аустенитной нержавеющей стали ASTM A269 TP316L
| Категория |
Стандартный код |
Название стандарта |
| Стандарты ASTM |
A262 |
Практики обнаружения восприимчивости к межкристаллитной коррозии в аустенитных нержавеющих сталях |
| |
A480/A480M |
Спецификация общих требований к листовому прокату из нержавеющей и жаропрочной стали, листу и полосе |
| |
A632 |
Спецификация на бесшовные и сварные трубы из аустенитной нержавеющей стали (малого диаметра) общего назначения |
| |
A1016/A1016M |
Спецификация общих требований к трубам из ферритной легированной стали, аустенитной легированной стали и нержавеющей стали |
| |
E527 |
Практика нумерации металлов и сплавов в Единой системе нумерации (UNS) |
| Код трубопроводов ASME |
ASME B31.3 |
Технологические трубопроводы |
| Другие стандарты |
SAE J1086 |
Практика нумерации металлов и сплавов |

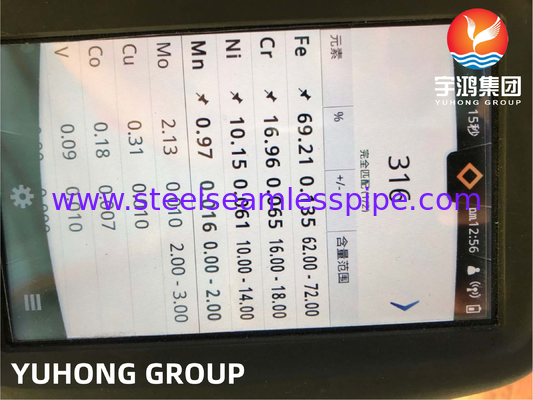

Химический состав бесшовной спиральной трубы из аустенитной нержавеющей стали ASTM A269 TP316L
|
Материал
|
Химический состав ASTM A269 % Макс.
|
|
C
|
Mn
|
P
|
S
|
Si
|
Cr
|
Ni
|
Mo
|
|
TP316L
|
0.035 D
|
2
|
0.045
|
0.03
|
1
|
16.0-18.0
|
10.0-15.0
|
2.00-3.00
|
Бесшовная спиральная труба из аустенитной нержавеющей стали ASTM A269 TP316L Применение в нефтегазовой промышленности
Разведка
Подводные трубопроводы: Используются в подводных трубопроводах для транспортировки нефти и газа, устойчивы к морской воде и микробной коррозии.
Оборудование устья скважины: Применяется в компонентах устья скважины, таких как коллекторы, выдерживая коррозионные жидкости и высокое давление.
Переработка
Сепарационное оборудование: Для внутренних частей трехфазных сепараторов, выдерживающих коррозию сложной среды.
Оборудование для обессеривания/декарбонизации: В ребойлерах и конденсаторах соответствующих колонн, поддерживая производительность в коррозионных средах.
Хранение
Трубопроводы резервуаров: Используются для резервуаров входных/выходных и трассировочных трубопроводов, предотвращая коррозию от примесей в нефти и газе.
