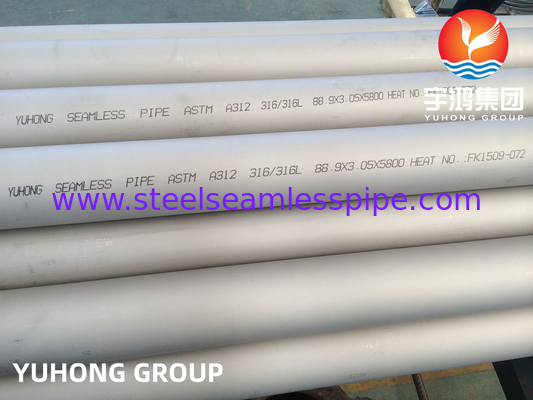

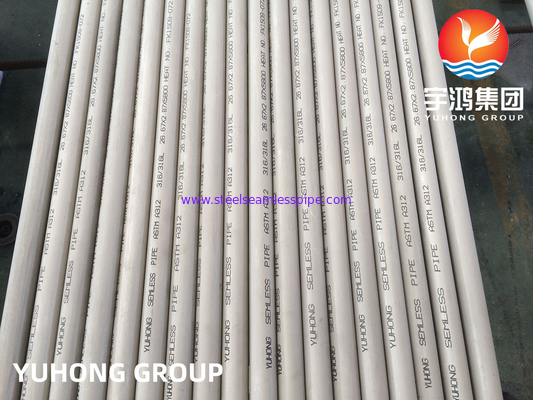

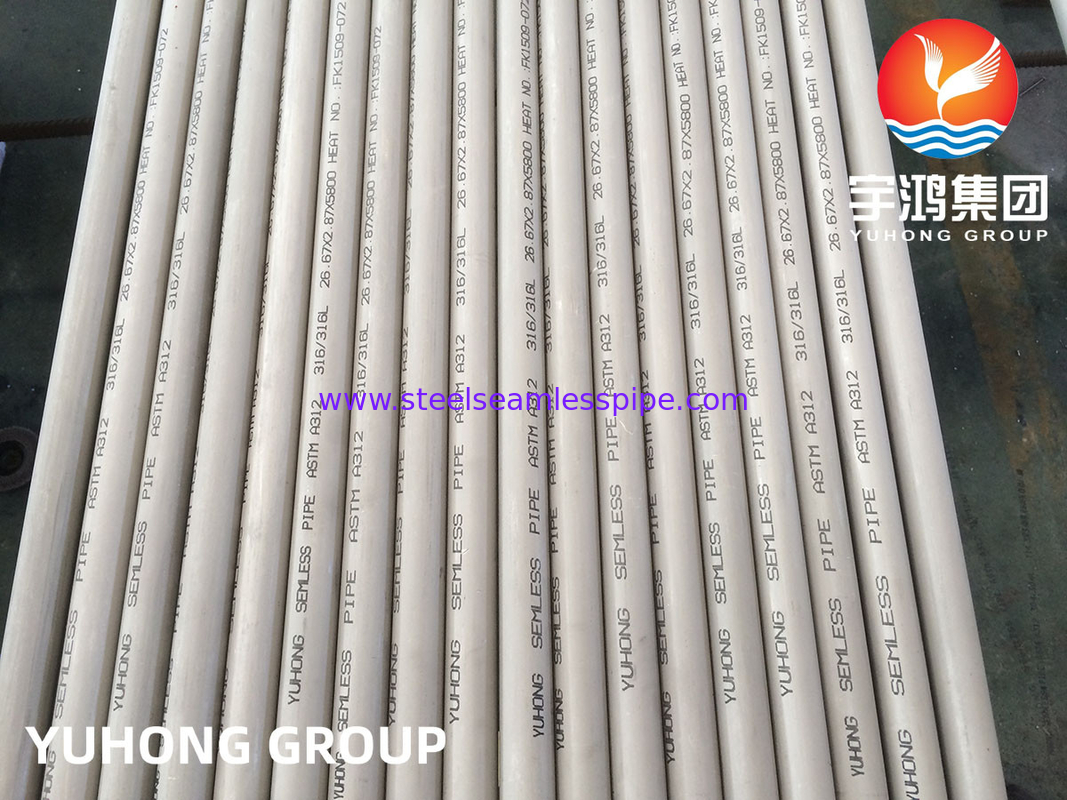

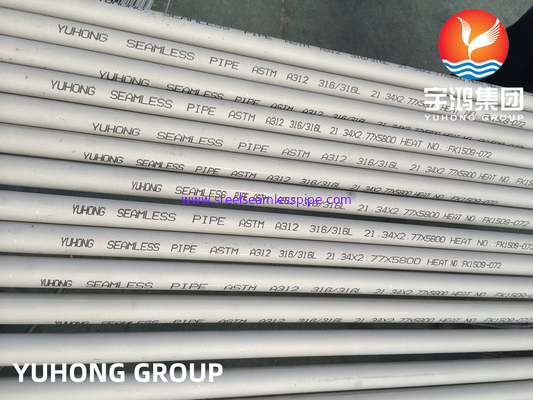

Труба бесшовная ASME SA312 U Stamp TP316L (холоднотянутая) коррозионностойкая к хлоридам для сосудов под давлением​

ASME SA312 U Stamp TP316L Бесшовная труба (холоднотянутая) сопротивление хлориду для сосудов под давлением

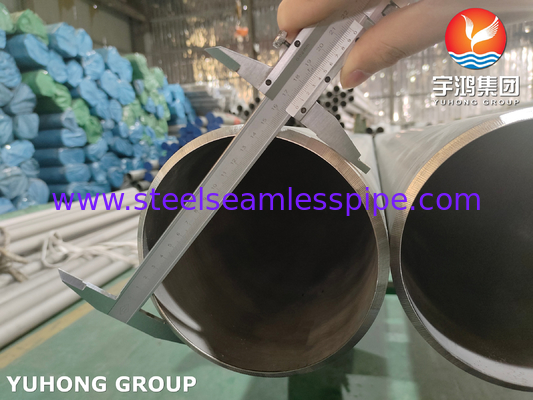

1. Размерные допуски к трубам

Размерные допуски ASME SA-999

• Прецизионные холодновытянутые бесшовные трубы по ASME SA-999

• Толерантность OD: ±0,10 мм (для OD ≤ 25,4 мм)

• Толерантность толщины стенки: ±10% (минимум ±0,15 мм)

• Прямость: ≤1,5 мм/м длины

2Сертификация на сопротивление коррозии

ASTM G48 Метод А. -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --

• Критическая температура отверстия (CPT): ≥ 48°C (испытано по методу ASTM G48 A)

• Параметры испытания:

  • 6% раствор FeCl3 при 48±1°C в течение 72 часов

  • Критерии принятия: ≤1,0 млн. потерь веса

• Квалифицирован для кислого обслуживания (среды H2S) согласно таблице А раздела MR0175 NACE MR0175.20

3Протокол обеспечения неразрушающей экспертизы (NDE)

A. Испытание гидростатического давления

• Процедура: согласно ASME Sec. VIII UG-99 (m)

• Испытательное давление: 1,5 × проектное давление (MAWP)

• Продолжительность: ≥30 минут визуальный осмотр (принятие с нулевой утечкой)

• Документация: Форма U-1 ASME, подписанная AI

B. Испытание тока Эдди (ET)

• Стандарт: ASME Sec. V Статья 8 (обязательное приложение II)

• Покрытие: 100% длины трубы

• Оборудование: Дифференциальная система вращающегося зонда

• Калибровка: Набор калибровочных труб ASME P3-E2

• Недостатки отбрасывания: ≥ 5% показатель потерь стенки

C. Ультразвуковое испытание (УТ)

• Дополнительное требование: SA-688 Приложение S4 (Аустенитные трубы из нержавеющей стали)

• Метод: автоматическое погружение прямого луча UT

• Критерии: отсутствие признаков, превышающих кривую DAC (20% отсчета DAC)

• Условие запуска: Если указано в заказе покупателя - Что?
