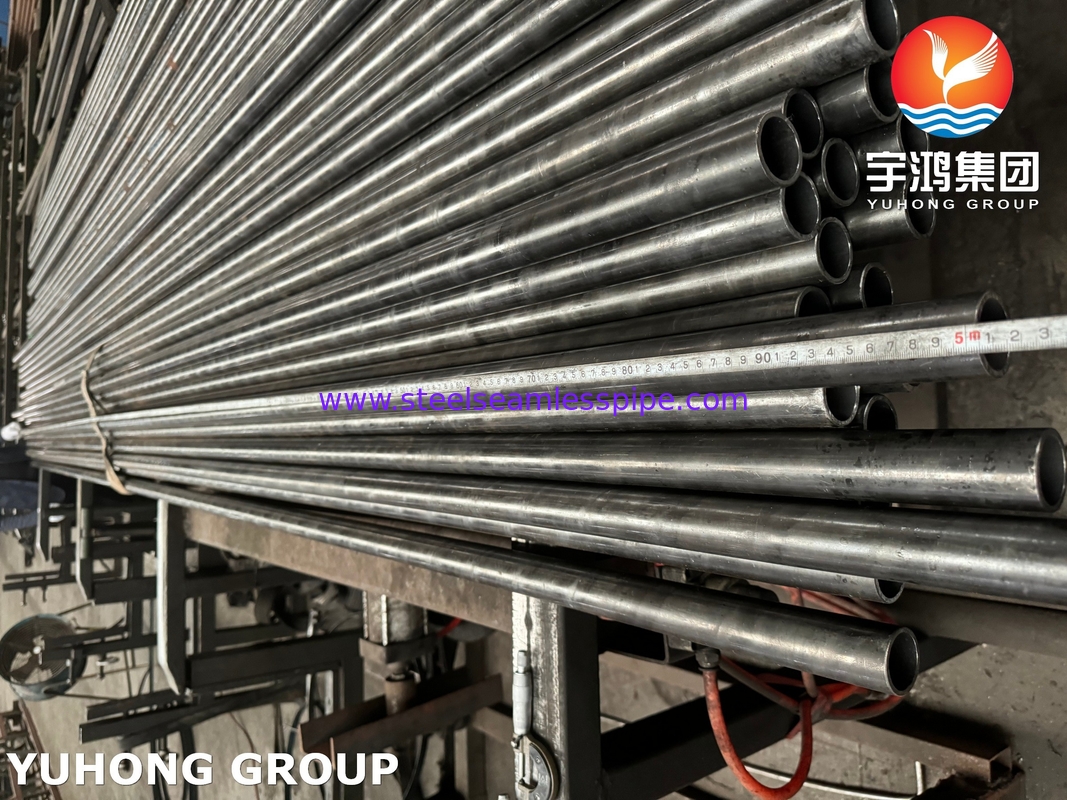

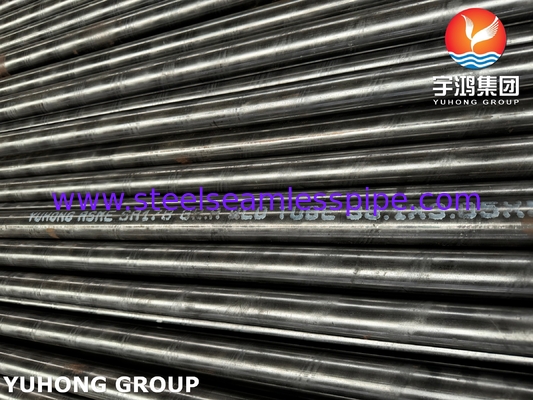

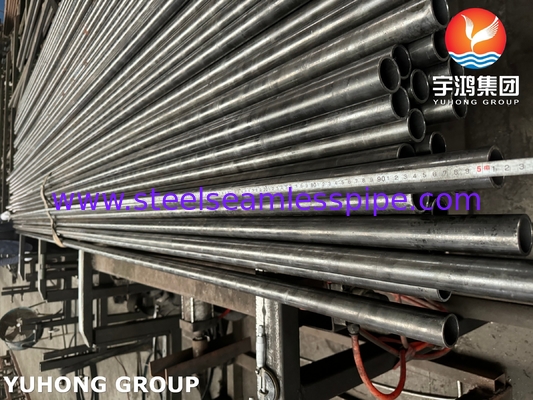

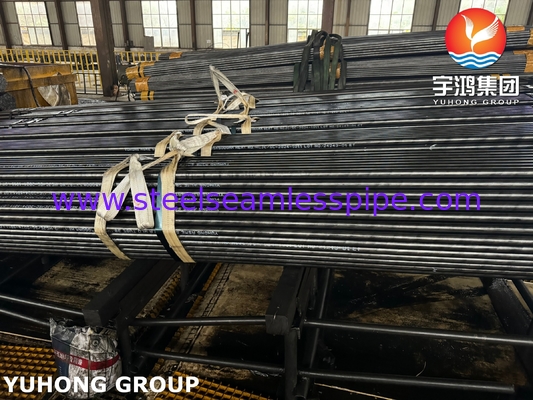

Сварная труба для котлов и теплообменников из углеродистой стали ASTM A178 / ASME SA178 Grade A
Настоящая спецификацияASTM A178/ASME SA178охватывает трубы минимальной толщины стенки, сваренные методом электросопротивления, из углеродистой стали и углеродисто-марганцевой стали, предназначенные для использования в качестве котловых труб, дымовых труб котлов, труб перегревателей и безопасных концов. Процесс сварки трубы в основном осуществляется с использованием технологии сварки сопротивлением (ERW), которая подходит для высокотемпературных и высоконапорных сред.
ASTM A178 GR. Aсварные котловые трубы и трубы теплообменников из углеродистой стали обычно поставляются в холоднообработанном состоянии и требуют отжига для снятия напряжений (если это требуется в соответствии со сценарием применения). Сварные швы требуют 100% контроля вихревыми токами или ультразвукового контроля для обеспечения отсутствия дефектов и требуют индивидуального испытания под давлением воды. Давление рассчитывается на основе толщины стенки и диаметра для обеспечения герметичности.
Химический состав сварных труб из углеродистой стали ASTM A178/ ASME SA178
| GRA. |
ХИМИЧЕСКИЙ СОСТАВ % ASTM A178/ASME SA178
|
| C |
MN |
P |
S
|
Si
|
| Gr.A |
0.06-0.18 |
0.27-0.63 |
0.035 |
0.035 |
- |
| Gr.C |
0.035max |
0.80max |
0.035 |
0.035 |
- |
| Gr.D |
0.27max |
1.00--1.50 |
0.030 |
0.015 |
0.10min |
Механические свойства сварных котловых труб и труб теплообменников из углеродистой стали ASTM A178 Gr.A
| МАРКА |
Предел прочности при растяжении, мин, ksi [МПа] |
Предел текучести, мин, ksi [МПа] |
Относительное удлинение при растяжении на 2 дюйма или 50 мм, мин, %
|
|
|
| Gr.A/C/D |
47 [325] |
26 [180] |
35 |
Низкое содержание углерода в сварных котловых трубах и трубах теплообменников из углеродистой стали ASTM A178/ASME SA178 Gr. A может улучшить характеристики сварки и снизить риск охрупчивания в зоне термического влияния. В то же время она обладает умеренной прочностью и отличной пластичностью, подходящей для холодной гибки и обработки расширением.
ASTM A178 GR.Aтруба из углеродистой стали имеет высокую эффективность производства и высокий коэффициент использования материала благодаря процессу ERW, поэтому общая стоимость будет значительно ниже, чем у бесшовной трубы той же спецификации, что также является самым большим преимуществом трубы из углеродистой стали ASTM A178 GR.A. В то же время, поскольку ASTM A178 GR.A изготавливается путем прокатки и сварки полосовой стали, допуск по толщине стенки обычно лучше, чем у горячекатаной бесшовной трубы. В таких случаях, как экономайзеры, требующие большого количества тонкостенных труб, экономическое преимущество огромно. Низкое содержание углерода в ASTM A178 GR.A обеспечивает хорошие характеристики холодной обработки и сварки на месте.
Во время использованияASTM A178 GR.Aследует отметить, что, несмотря на строгие требования к термообработке и неразрушающему контролю, сварной шов по структуре все же отличается от бесшовного основного материала, что является потенциальным слабым звеном. При использовании в суровых условиях, таких как высокая температура, высокое давление, коррозия, усталость и концентрация напряжений, необходимо тщательно учитывать. В то же время максимальная рабочая температура ASTM A178 GR.A обычно ограничена температурой ниже 400°C (750°F), а ухудшение характеристик зоны сварки при длительной высокой температуре может быть быстрее, чем у основного материала. При использовании в ситуациях, когда требуются расширительные трубы, следует уделить особое внимание контролю процесса расширения, чтобы избежать перенапряжения или растрескивания в зоне сварки.
Основные области применения сварных котловых труб и труб теплообменников из углеродистой стали ASTM A178/ASME SA178 Gr.A
(1) Котельная система
Сварная труба из углеродистой стали ASTM A178 Gr. A является широко используемым материалом для котловых труб среднего и низкого давления, особенно подходящим для водных/паровых сред с температурой ≤ 450 ℃. Конкретные области применения включают:
- Водяные стенки: Расположенные на нагревательной поверхности топки котла, они должны непосредственно поглощать лучистое тепло. Сварочные характеристики и пластичность сварных труб из углеродистой стали Gr. A могут соответствовать требованиям обработки плотных рядов труб.
- Экономайзеры: Экономайзеры используют тепло выхлопных газов для предварительного нагрева питательной воды котла, при этом рабочая температура в основном находится в низкотемпературном диапазоне (обычно<300 ℃). Сварные трубы из углеродистой стали Gr. A имеют преимущества в коррозионной стойкости и экономичности в этом низкотемпературном диапазоне.
- Труба соединения парового барабана: В системах парового цикла низкого давления трубопроводы должны выдерживать периодические термические напряжения, что создает риск высокой усталости и растрескивания. Сварные трубы из углеродистой стали Gr.A обладают хорошей пластичностью и могут снизить риск усталостного растрескивания.
(2) Теплообменное оборудование
- Конденсаторы: Сварная труба из углеродистой стали ASTM A178 может использоваться для конденсации пара на электростанциях или судах, а трубы Gr. A хорошо работают в пресной воде или в средах с низкой соленостью охлаждающей воды.
- Нефтехимический теплообменник: Сварная труба из углеродистой стали ASTM A178 GR. A подходит для теплообмена в некоррозионных средах, таких как нефть и газ, например, в подогревателях в нефтеперерабатывающих заводах и охладителях природного газа.
- Система утилизации тепла отходов: Сварная труба из углеродистой стали ASTM A178 GR. A в промышленных котлах утилизации тепла отходов утилизирует низкотемпературное тепло отходов (например, на сталелитейных заводах, цементных заводах), а Gr. A имеет значительные преимущества с точки зрения экономической эффективности.
