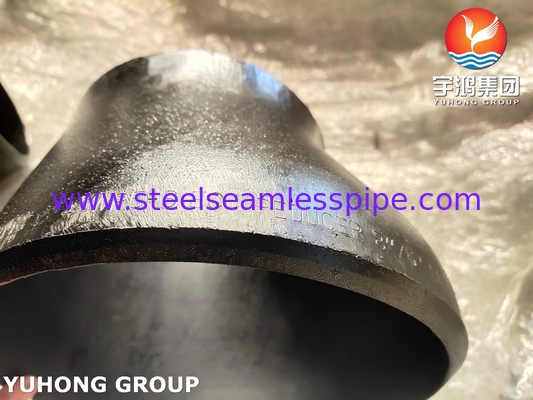

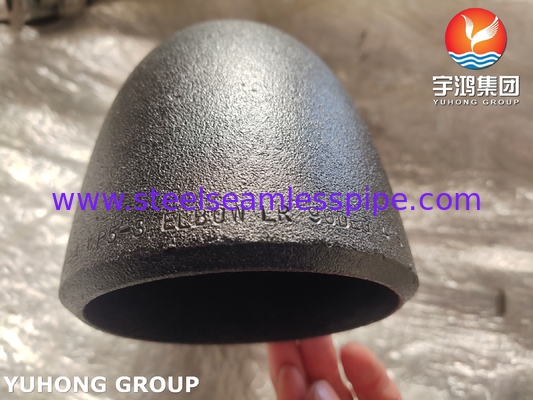

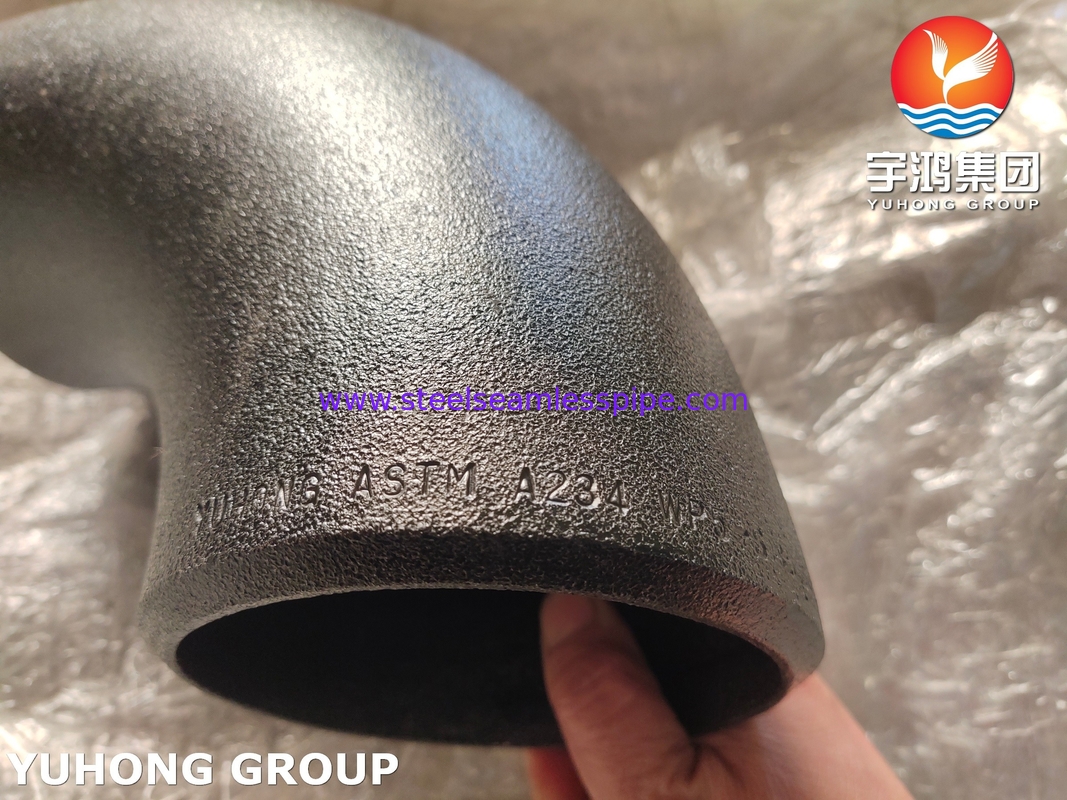

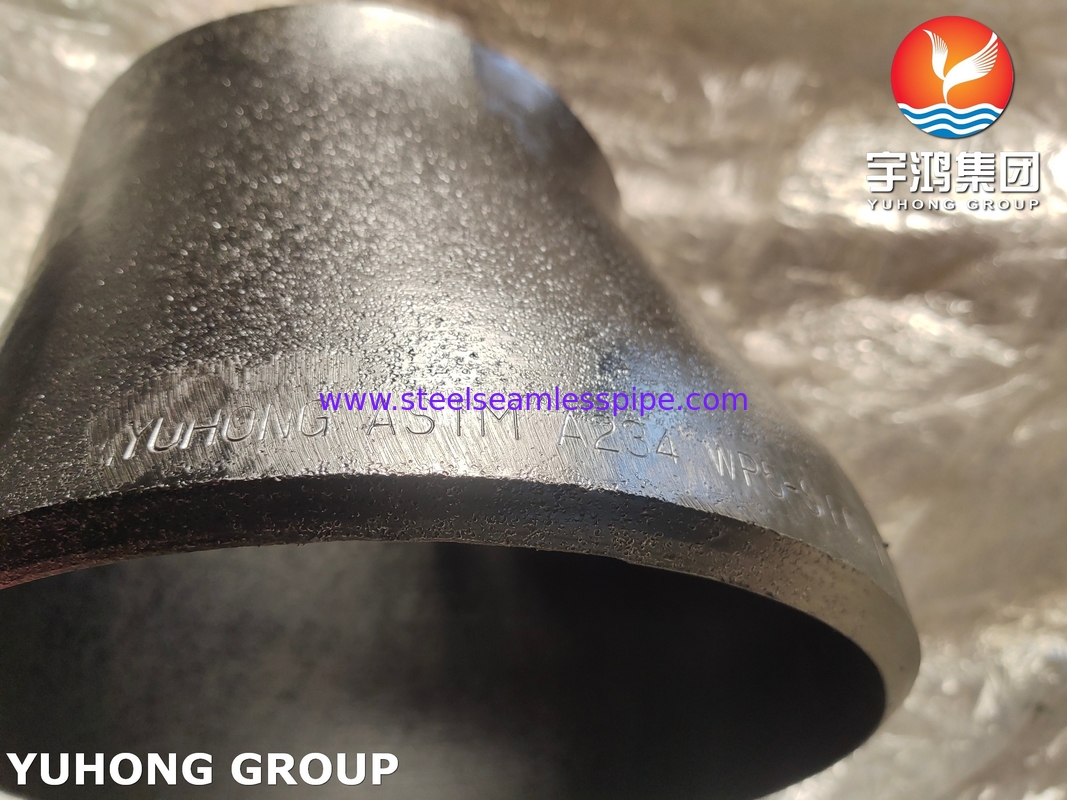

ASTM A234 WP5 Фитинг из легированной стали для бесшовных труб, приваренный встык B16.9 для промышленных нужд
ASTM A234Стандарт распространяется на кованые фитинги из углеродистой и легированной стали для бесшовных и сварных конструкций, охватываемых последними версиями ASME B16.9, B16.11, MSS-SP-79, MSS-SP-83, MSS-SP-95 и MSS-SP-97. Эти фитинги используются при производстве трубопроводов и сосудов под давлением и могут использоваться при средних и высоких температурах. Фитинги, отличающиеся от этих стандартов ASME и MSS, должны поставляться в соответствии с дополнительными требованиями S58 спецификации A960/A960M.
ASTM A234 WP5Фитинги из легированной стали соответствуют ASTM A234 «Спецификация на кованые фитинги из углеродистой и легированной стали для работы при средних и высоких температурах». Они относятся к низколегированной стали, содержащей хром (Cr) и молибден (Mo), что повышает стойкость к окислению и прочность при высоких температурах. Они в основном подходят для рабочего диапазона температур от -29 °C до 577 °C (-20 °F до 1070 °F) и подходят для работы в условиях высоких температур и высокого давления.
Фитинг из легированной стали ASTM A234 WP5Химические требования
| Элемент |
Содержание, % |
| ASTM A234 WP5 |
| Углерод [C] |
≤0,15 |
| Марганец [Mn] |
0,30-0,60 |
| Фосфор [P] |
≤0,040 |
| Сера [S] |
≤0,030 |
| Кремний [Si] |
≥0,50 |
| Хром [Cr] |
4,0-6,0 |
| Молибден [Mo] |
0,44-0,65 |
Фитинг из легированной стали ASTM A234 WP5Механические свойства
|
Марка
|
Предел прочности при растяжении, мин. |
Предел текучести, мин. |
| ksi[МПа] |
ksi[МПа] |
| WP5 |
60[415] |
30[205] |
Требования к производству и термообработке фитингов из легированной стали ASTM A234 WP5
1.Процесс производства:Трубные фитинги изготавливаются ковкой, прокаткой, механической обработкой или комбинацией этих процессов.
2. Термическая обработка:Все трубные фитинги WP5 должны подвергаться нормализации и отпуску после окончательной формовки.
- Нормализация включает нагрев трубного фитинга выше температуры аустенитизации, выдержку при этой температуре и последующее охлаждение на спокойном воздухе. Это уменьшает размер зерна, гомогенизирует микроструктуру и улучшает механические свойства.
- Отпуск включает повторный нагрев трубного фитинга до соответствующей температуры ниже критической точки после нормализации, обычно в диапазоне 650-750 °C, выдержку при этой температуре в течение достаточного времени, а затем охлаждение, обычно на воздухе. Это снимает напряжения нормализации и холодной обработки, улучшает ударную вязкость, пластичность и стабильность размеров, а также регулирует предел прочности и твердость.
Правильная термическая обработка имеет решающее значение для обеспечения того, чтобы фитинги из легированной стали ASTM A234 WP5 достигали требуемой прочности, ударной вязкости, высокотемпературных свойств и стойкости к водородной коррозии.
Требования к производству и испытаниям легированной стали ASTM A234 WP5
- Процесс:Горячая ковка и механическая обработка, требующие нормализации и отпуска.
- Испытания:Анализ химического состава (спектрометрический анализ); Испытания механических свойств (растяжение, ударные испытания); Испытание на твердость (твердость по Бринеллю HB ≤ 197); Неразрушающий контроль (UT/RT в соответствии с требованиями заказа).
Фитинг из легированной стали ASTM A234 WP5 по сравнению с другими марками
|
Марка
|
Характеристики материала |
Температура |
Основные различия |
| WP5 |
Содержит Cr-Mo, коррозионностойкий при средних температурах |
≤577°C |
Содержание хрома выше, чем у WP9 |
| WP9 |
Содержит 1% Cr-0,5% Mo |
≤593°C |
Низкая стоимость, немного меньшая прочность |
| WP11 |
Содержит 1,25% Cr-0,5% Mo-Si |
≤593°C |
Кремниевое упрочнение, отличная устойчивость к ползучести |
Применение фитингов из легированной стали ASTM A234 WP5
Нефтеперерабатывающие заводы
Нефтехимия
Электростанции
Другие отрасли промышленности
