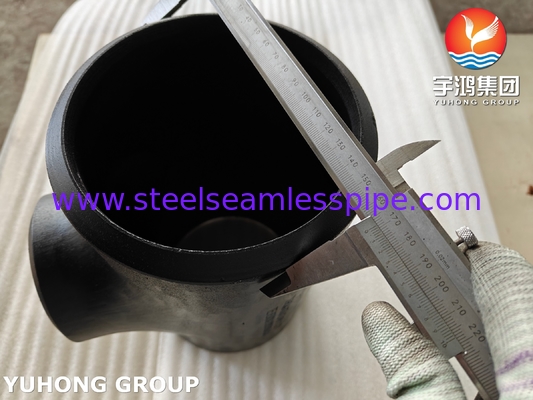

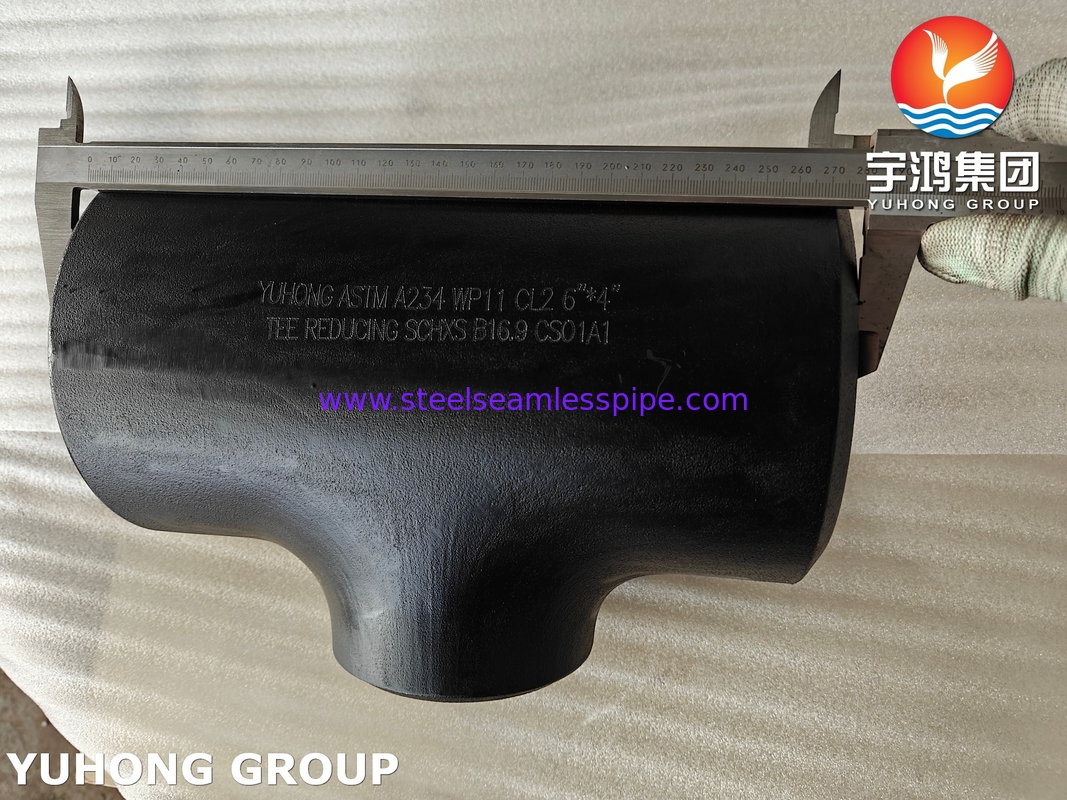

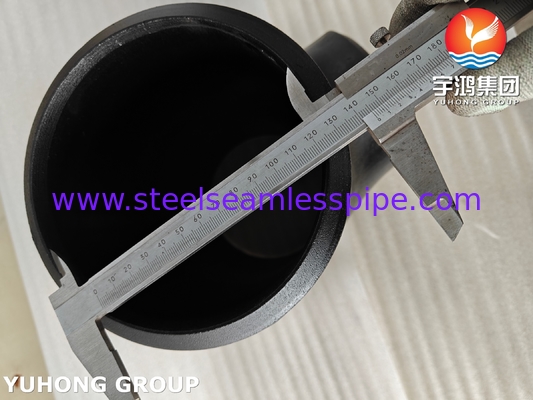

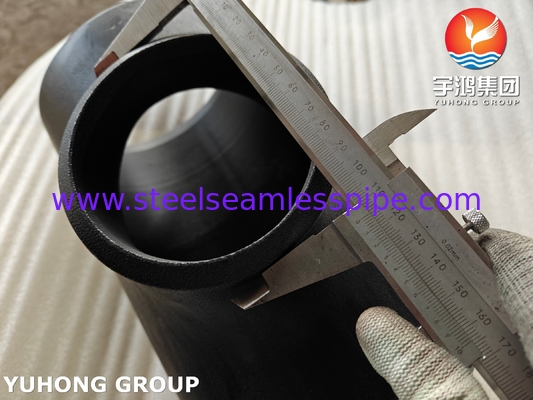

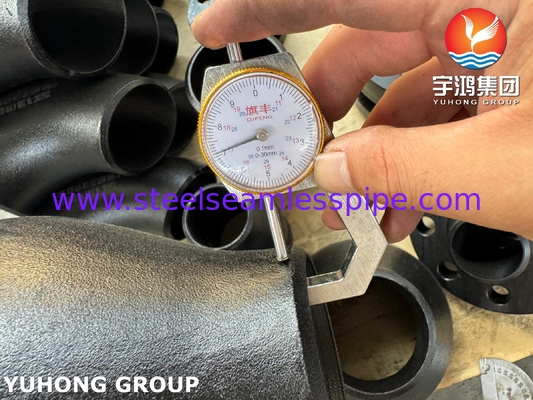

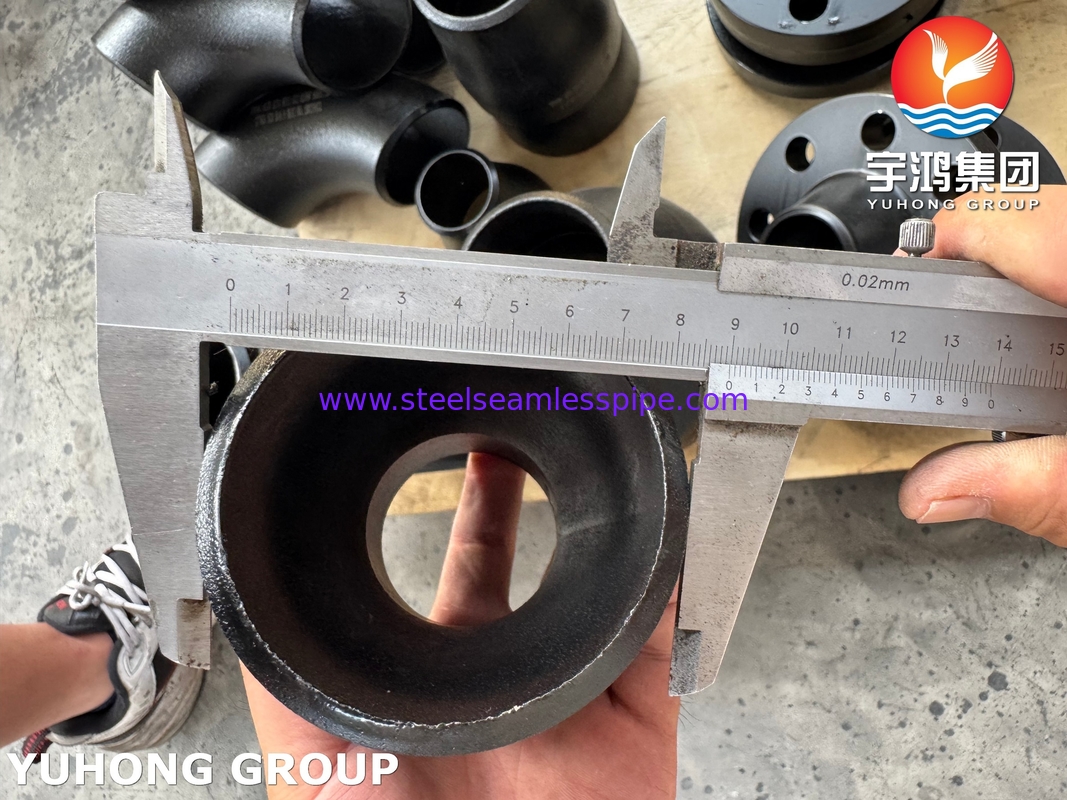

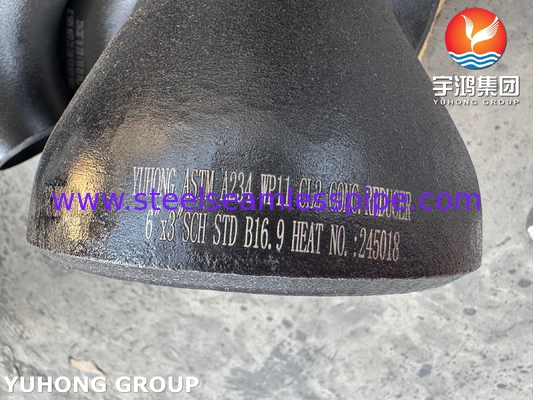

Фитинг из легированной стали ASTM A234 WP11 CL2 с приваркой встык для химической промышленности B16.9
ASTM A234 - это стандарт, разработанный Американским обществом по испытаниям и материалам (ASTM) для приварных встык фитингов из углеродистой и легированной стали, используемых при средних и высоких температурах. Эти фитинги в основном используются в трубопроводных системах в таких отраслях, как нефтяная, химическая и энергетическая, особенно в условиях, требующих высокой термостойкости и коррозионной стойкости.
WP11 CL2 относится к хромомолибденовой легированной стали, в которой добавление хрома (Cr) и молибдена (Mo) повышает устойчивость к сульфидной коррозии и окислению, а также обладает хорошей прочностью при высоких температурах, стойкостью к окислению и сопротивлением ползучести. Обычно используется в диапазоне температур от -29 °C до 593 °C и подходит для работы при высоких температурах и высоком давлении.
CL2 является аббревиатурой от Class 2 (Класс 2), которая представляет требования к термообработке и соответствующие механические свойства этого сорта материала. С точки зрения термообработки, фитинги из легированной стали ASTM A234 WP11 CL2 должны быть нормализованы + отпущены. Нормализация относится к нагреву материала до соответствующей температуры выше критической температуры и выдержке, а затем охлаждению на воздухе, чтобы измельчить зерна, сделать структуру однородной и улучшить механические свойства фитингов; отпуск относится к повторному нагреву материала до температуры ниже критической температуры после нормализации, обычно в диапазоне 1200°F - 1350°F / 650°C - 730°C, выдержке в течение определенного периода времени, а затем охлаждению с соответствующей скоростью. Охлаждение обычно осуществляется на воздухе, чтобы снизить твердость материала, устранить внутреннее напряжение и улучшить ударную вязкость и пластичность.
Фитинг из легированной стали ASTM A234 WP11Химические требования
WP11 далее делится на три подкатегории в зависимости от своего состава: Класс 1, Класс 2 и Класс 3
МАРКА
|
ASTM A234 WP11 ХИМИЧЕСКИЙ СОСТАВ % МАКСИМУМ |
| C |
MN |
P |
S |
SI |
CR |
MO |
| WP11 CL1 |
0.05-0.15 |
0.30-0.60 |
0.030 |
0.030 |
0.50-1.00 |
1.00-1.50 |
0.44-0.65 |
| WP11 CL2 |
0.05-0.20 |
0.30-0.80 |
0.040 |
0.040 |
0.50-1.00 |
1.00-1.50 |
0.44-0.65 |
| WP11 CL3 |
0.05-0.20 |
0.30-0.80 |
0.040 |
0.040 |
0.50-1.00 |
1.00-1.50 |
0.44-0.65 |
Фитинг из легированной стали ASTM A234 WP11 Механические свойства
|
Марка
|
Предел прочности при растяжении, мин. |
Предел текучести, мин. |
| ksi[МПа] |
ksi[МПа] |
| WP11 CL1 |
60[415] |
30[205] |
| WP11 CL2 |
70[485] |
40[275] |
| WP11 CL3 |
75[520] |
45[310] |
Требования к производству и испытаниям фитингов из легированной стали ASTM A234 WP11
- Производственный процесс: Фитинги из легированной стали ASTM A234 WP11 CL2 изготавливаются методом горячей или холодной формовки. Распространенные типы фитингов включают отводы, тройники, редукторы, заглушки и т. д.
- Требования к термообработке: Фитинги из легированной стали ASTM A234 WP11 CL2 должны подвергаться нормализации или нормализации + отпуску для устранения остаточных напряжений и оптимизации механических свойств.
- Свариваемость: Фитинги из легированной стали ASTM A234 WP11 CL2 требуют предварительного нагрева (рекомендуется 150-300 °C) и контроля температуры между слоями во время сварки, а также требуется отжиг после сварки.
Легированная сталь ASTM A234 WP11 CL2 по сравнению с другими марками
|
Марка
|
Характеристики материала |
| WP9 |
WP11 имеет более высокое содержание хрома и молибдена и более высокую термостойкость. |
|
WP22
|
WP22 (2.25Cr-1Mo) подходит для более высоких температур, но WP11 имеет более низкую стоимость. |
Применение фитингов из легированной стали ASTM A234 WP11 CL2
Фитинги из легированной стали ASTM A234 WP11 CL2 в основном используются в трубопроводных системах, которые должны выдерживать средние и высокие температуры и/или давления:
- Нефтепереработка: атмосферные и вакуумные установки, каталитический крекинг, гидрообработка и другие установки
- Нефтехимия: крекинг этилена, риформинг и другие установки
- Тепловые электростанции: котельные, пароперегреватели, системы трубопроводов повторного подогрева
- Системы транспортировки пара
- Промышленные трубопроводы, требующие более высоких характеристик, чем углеродистая сталь
