ASTM A106 GR.B U-образная сварная труба с оребрением для воздухонагревателей и котлов-утилизаторов

1. Материал базовой трубы: A106 Gr.B

Стандарт: ASTM A106 / ASME SA106.

Тип: Бесшовная труба из углеродистой стали.

Марка: B (Промежуточная прочность на растяжение/предел текучести).

Свойства:

• Хорошая прочность при высоких температурах (до ~450°C / 840°F).
• Хорошая свариваемость и формуемость.
• Экономичность.
• Ограничение: Подвержена коррозии (ржавлению) и окислению (образованию окалины) при высоких температурах без защиты; не подходит для агрессивных сред, если только не облицована или не покрыта.

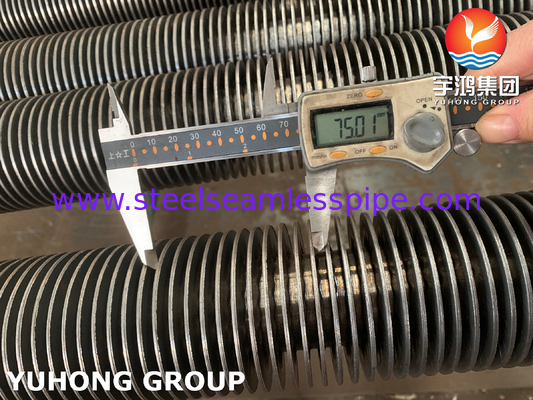

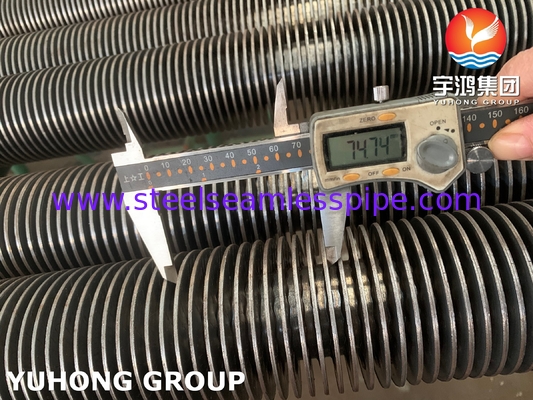

2. Тип ребра: Сплошное ребро

Конструкция:Ребра изготавливаются из сплошных полос материала (обычно углеродистой стали или иногда нержавеющей стали для коррозионной стойкости).

Крепление: Ребра непрерывно привариваются (обычно контактной сваркой, LFW или HFW) по основанию к внешней поверхности базовой трубы. Это создает прочное металлургическое соединение.

Преимущества:

Отличный теплообмен: Прямой контакт металла с металлом обеспечивает очень низкое термическое сопротивление.

Высокая механическая прочность и долговечность: Устойчивость к вибрации, эрозии и физическим повреждениям.

Подходит для высоких температур: Сварное соединение сохраняет целостность при повышенных температурах.

Очищаемость: Гладкие поверхности облегчают очистку/продувку по сравнению с встроенными ребрами.

Недостатки:Более высокая стоимость, чем у экструдированных или встроенных ребер.

Незначительно большее падение давления, чем у ребер с более низким профилем.

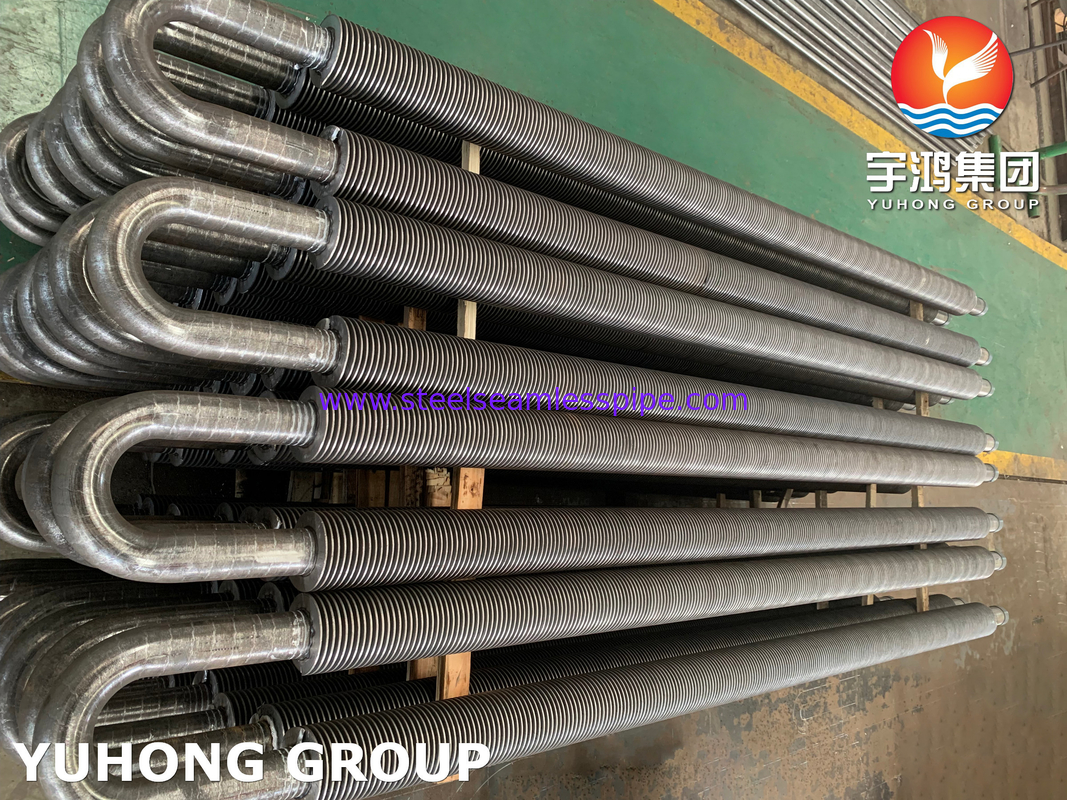

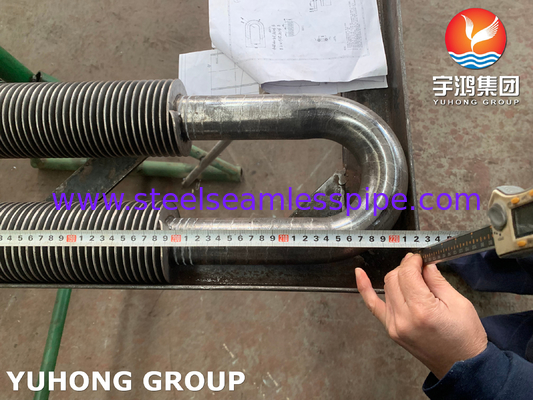

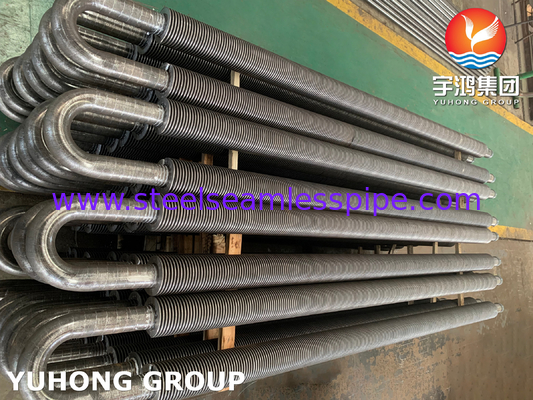

3. Общая конфигурация трубы: U-образная

Форма: Оребренная труба изогнута в плотную "U"-образную форму (изгиб на 180 градусов).

Назначение:

Тепловое расширение: Позволяет пучку труб свободно расширяться и сжиматься внутри корпуса теплообменника, не вызывая чрезмерного напряжения на трубных решетках или трубах.

Извлечение пучка: Облегчает вытягивание всего пучка труб из корпуса для осмотра, очистки или технического обслуживания.

Одна трубная решетка: Требуется только одна трубная решетка на прямом конце, что упрощает конструкцию коллектора/коробки канала на этом конце.

Конструкция: Процесс гибки происходит после прикрепления ребер. Требуется осторожное гибочное оборудование и методы, чтобы избежать повреждения ребер или нарушения соединения ребра и трубы в вершине изгиба.

4. Резюме и типичные области применения:

Оребренная труба A106 Gr.B U-типа со сплошным ребром - это прочный, высокопроизводительный элемент теплопередачи, предназначенный для требовательных высокотемпературных применений, где критически важны компенсация теплового расширения и долговечность. Его основные особенности:

База из высокотемпературной углеродистой стали: Для обеспечения конструктивной целостности при нагреве и давлении.

Прочные сплошные сварные ребра: Для эффективной и надежной передачи тепла воздуху/газу.

U-образная конфигурация: Для безударного теплового расширения и простоты обслуживания.

Общие области применения:

Парогенераторы с рекуперацией тепла (HRSG): Экономайзер, испаритель и секции перегревателя, рекуперирующие тепло из выхлопных газов газовой турбины.

Технологические нагреватели и печи: Конвекционные секции, передающие тепло от дымовых газов к технологической жидкости.

Котлы утилизаторы: Рекуперация тепла из высокотемпературных технологических потоков.

Воздухонагреватели / подогреватели: Нагрев воздуха для горения с использованием выхлопных дымовых газов.

Оребренные трубные пучки в кожухотрубных теплообменниках: Где газ находится на стороне кожуха и тепловое расширение значительно.

Ключевые соображения:

Коррозия: A106 Gr.B требует защиты (например, покрытия, такие как алюминирование, оребрение нержавеющей сталью, работа в сухом/некоррозионном газе) в средах с влагой, кислотами или серой.

Окисление: Образует окалину при высоких температурах; необходимо учитывать для долгосрочной производительности.

Плотность ребер: Количество ребер на дюйм/метр выбирается в зависимости от чистоты газа (возможность загрязнения) и требуемого теплопереноса по сравнению с падением давления.

Радиус изгиба: Плотность U-образного изгиба имеет решающее значение и определяется конструкцией теплообменника и диаметром трубы.
