ASTM A182 F51 UNS S31803 Дуплекс 2205 Слепый RF фланц для нефтегазопроводов
ASTM A182 F51 Blind RF Flange представляет собой кованый двойной фланц из нержавеющей стали, изготовленный изUNS S31803 / Дуплекс 2205материала.
Скрытый фланц предназначен для закрытия конца трубопроводной системы, сосуда давления или соединения оборудования.Его конфигурация с поднятым лицом обеспечивает определенную поверхность уплотнения для стыковки болтовых фланцев.
ASTM A182 охватывает кованые или прокатаные сплавы и трубопроводы из нержавеющей стали, кованые фитинги, клапаны и аналогичные компоненты систем давления.Спецификация включает ферритно-аустенитные дуплексные нержавеющие стали, такие как F51.
Duplex 2205 combines an austenitic-ferritic microstructure with relatively high mechanical strength and resistance to localized corrosion and stress-corrosion cracking compared with many conventional austenitic stainless steels.
Спецификации продукции
| Положение |
Спецификация |
| Продукт |
Слепый фланц RF |
| Стандартный |
ASTM A182 / A182M |
| Уровень |
F51 |
| СНО |
S31803 |
| Материал |
Нержавеющая сталь двойной формы |
| Общее наименование класса |
Дуплекс 2205 |
| Тип фланца |
Слепый фланц |
| Поворачиваясь |
Поднятое лицо (RF) |
| Производство |
Кованые |
| Размерный стандарт |
ASME B16.5 / ASME B16.47 в случае необходимости |
| Класс давления |
150#, 300#, 600#, 900#, 1500#, 2500# |
| Размер |
NPS 1/2 24 или на заказ |
| Поверхность |
Механизированный / гладкий / Указанный клиентом |
| Тепловая обработка |
Раствор прожаренный |
| Маркировка |
Стандарт, класс, размер, класс и номер нагрева. |
| Проверка |
Химическая, механическая, размерная и НДТ, как указано |
ASTM A182 F51 / UNS S31803
ASTM A182 F51 соответствует дуплексной нержавеющей стали, обычно определяемой какUNS S31803 / Дуплекс 2205В справочнике класса ковки Outokumpu F51 указано UNS S31803 и материал идентифицируется как дуплексная нержавеющая сталь.
Типичные элементы сплавов включают:
- Хром
- Никель
- Молибден
- Азот
- Магний
- Кремний
- Углерод
Микроструктура дуплекса состоит как из ферритной, так и из аустенитной фаз.
Типичный химический состав
| Элемент |
Типичный / Спецификационный диапазон |
| В |
≤ 0,030% |
| Да, да. |
≤ 1,00% |
| Мн |
≤ 2,00% |
| П |
≤ 0,030% |
| S |
≤ 0,020% |
| КР |
210,0 ≈ 23,0% |
| Ни. |
40,5% 6,5% |
| Мо |
20,5% 3,5% |
| N |
00,08 ≈ 0,20% |
| Фэ |
Баланс |
Для фактических поставок сертифицированный химический состав должен регулироваться применимой версией ASTM и спецификацией покупки.
Механические свойства
Для ASTM A182 F51 механические свойства должны быть указаны в соответствии с применимым изданием ASTM A182 и состоянием продукта.
Типичные значения, обычно ассоциируемые с F51, включают:
| Недвижимость |
Типичное требование |
| Прочность на растяжение |
≥ 620 МПа |
| Сила урожая |
≥ 450 МПа |
| Удлинение |
≥ 25% |
| Сокращение площади |
В соответствии с действующей спецификацией |
| Твердость |
Согласно требованиям ASTM A182 |

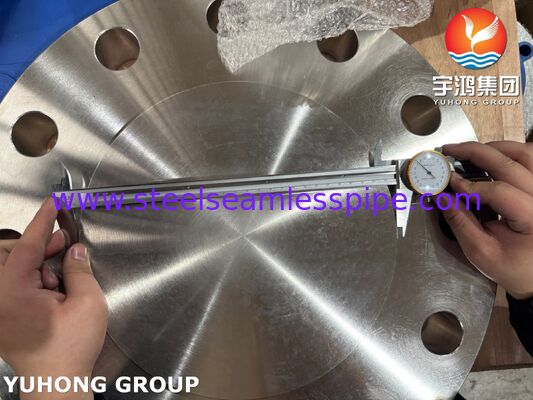

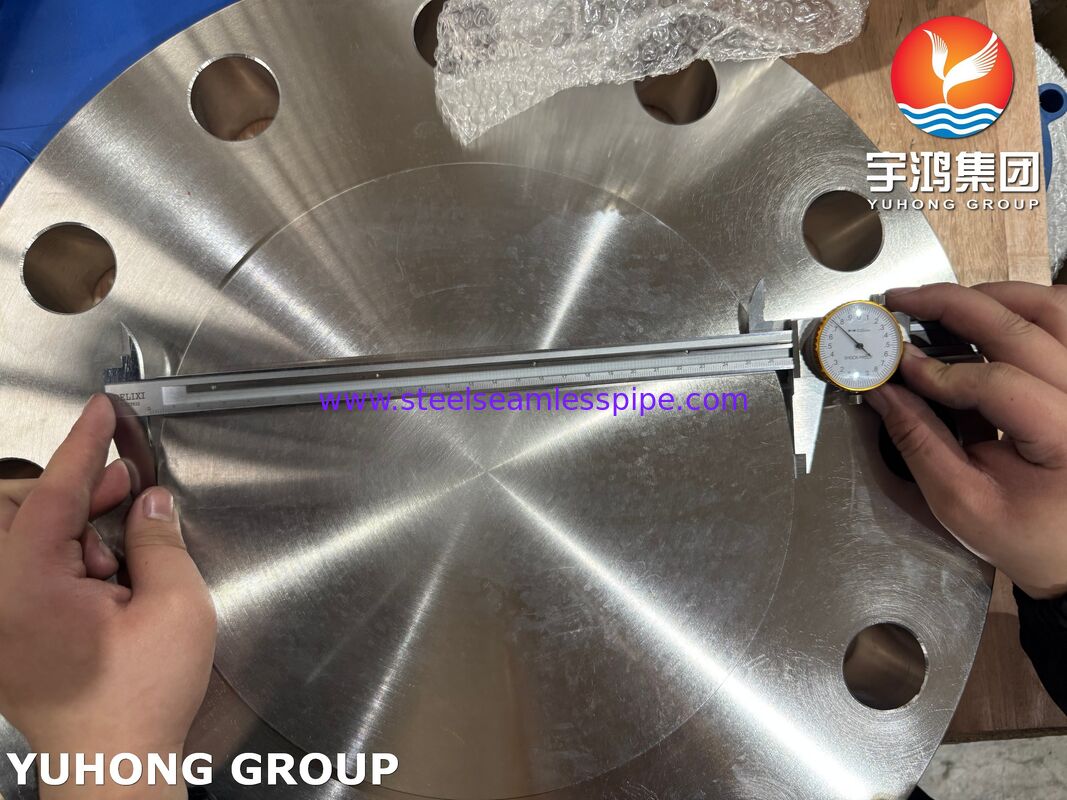

Конструкция слепой фланцевой RF
Продукт состоит из твердого кованого фланцевого корпуса без центрального отверстия.
К основным характеристикам относятся:
Слепое лицо
Скрытый фланц закрывает конец трубы или насадки оборудования, не обеспечивая прохода потока.
Поднятое лицо
Радиочастотная поверхность обеспечивает определенную зону контакта прокладки для соединений болтовых фланцев.
Дырки для болтов
Диаметр отверстия, количество и PCD выпускаются в соответствии с применимым стандартным размером и классом давления.
Толщина фланца
Толщина определяется согласно:
- НПС
- Класс давления
- Применяемый стандарт размеров
- Требования к конструкции
Внешний диаметр
ОД фланца зависит от номинального размера и класса давления.
Производственный процесс
Типичный процесс производства:
- Проверка сырья из двойной нержавеющей стали
- Идентификация теплового номера
- Резание
- Ковка
- Тепловая обработка
- Отжигание раствором
- Обработка
- ОРФ-обработка поверхности
- Сверление отверстиями с болтами
- Маркировка
- Размерная проверка
- ПНП
- НДТ при необходимости
- Заключительная проверка
- Опаковка
ASTM A182 включает требования, касающиеся тепловой обработки и механических/химических свойств для заказанного класса.
Заявления
Нефть и газ
- Изоляция трубопровода
- Процессовые трубы
- Трубопроводы, соединенные с скважиной
- Оффшорные трубопроводы
- Системы обработки газа
Нефтехимия
- Процессовые трубы
- Системы передачи химических веществ
- Трубопроводы под давлением
- Дзюзи оборудования
Морские и морские
- Системы, связанные с морской водой
- Оффшорное технологическое оборудование
- Морские трубопроводы
Химическая обработка
- Коррозионные трубопроводы
- Линии химической транспортировки
- Компоненты труб, содержащие давление
