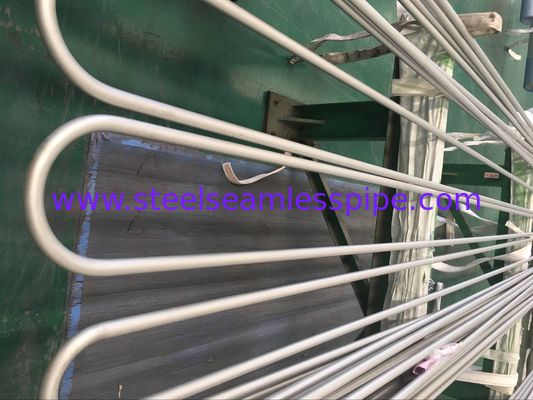

ASME SA213/SA213M-2013a, TP904L / UNS NO8904 Нержавеющая сталь У-гибка 19.05 мм X 1.65 мм
ЮХОНГ ГРУПзанимаются аустенитной нержавеющей стали, никелевой сплавной стали ((Hastelloy, Monel, Inconel, Incoloy)) бесшовными и сварными трубами и трубами уже более 25 лет,каждый год продают более 80000 тонн стальных труб и трубНаши клиенты уже охватывают более 45 стран, таких как Италия, Великобритания, Германия, США, Канада, Чили, Колумбия, Саудовская Аравия, Корея, Сингапур, Австрия, Польша, Франция, ...И оКомпания и завод группы уже были одобрены:ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004.
Особенности:
- Сгибание "U" производится холодным процессом.
- Сгибание "U" выполняется до требуемого радиуса по чертежам заказчика.
- Сгибающая часть и 6-дюймовая нога сняты напряжением с помощью сопротивления нагрева.
- Инертный газ (аргон) проходит через него с требуемой скоростью потока, чтобы избежать окисления в ID.

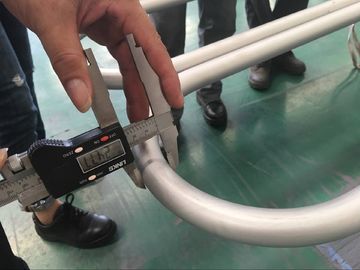

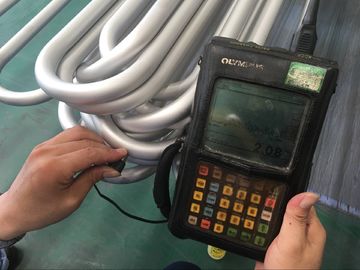

- Проверяют радиус на наличие ОД и разреженности стенки с рекомендованной спецификацией.
- Физические свойства и микроструктура проверяются в трех различных позициях.
- Визуальный осмотр на волнистость и трещины выполняется с помощью проникающего красителя.
- Затем каждую трубку проводят гидротестирование при рекомендуемом давлении для проверки на наличие утечки.
- Проверка хлопковых шариков проводится для проверки чистоты трубки.
- Затем маринован, сушен, маркирован и упакован.
- Все процедуры строго соблюдаются в соответствии с TEMA "C" и ASTM A-688.

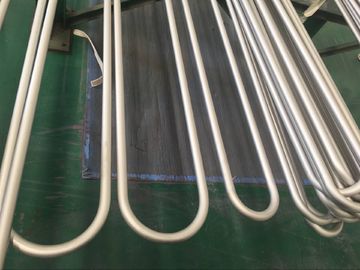

У-гибка трубкаОни широко используются в системах теплообменников.
Бесшовные нержавеющие U-трубы и сварные нержавеющие U-трубы для изгиба являются необходимыми в стратегически важных и
Критические поля - Ядерные и нефтехимические машины.
ЮХОНГ СПОЦИАЛЬНАЯ СТЕЛЬНачинайте производить У сгибающие трубы С 2006 года, до сих пор уже поставляют более чем
30000 тонн нержавеющей стали U Bend Tube в 35 стран.
Упрощенная трубка соответствует следующим стандартам:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Стальная категория:
|
Феррит
|
Аустенит
|
Дуплекс
|
Супер дуплекс
|
Ни-сплавы
|
Титан
|
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Гр.2
|
По согласованию могут производиться трубы из других сплавов и сталей.
Технические требования:
Стандартная спецификация прямых труб для изгиба:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, и т.д..
Маркировка:Перед сгибанием маркировкой по всей длине трубы (сгибая секция после нагрева)
Лечение без маркировки)
Примечание:Маркировка также возможна после изгиба на прямых частях U-изгибающей трубы.
У-гибкие трубки:
- TEMA RCB 2.31 Стандарт Ассоциации производителей трубчатых обменников (9-е издание).
-ASTM A688/ASME SA688 Стандартная спецификация для сварных труб, устойчивых к аустенитной коррозии
Стальная категория, предназначенная для котельных для подачи воды.
-ASTM B163/ASME SA163 Стандартные технические требования к трубам из никеля и никелевого сплава для
Конденсаторы и теплообменники.
- Спецификации заказчика.
Радиус изгиба:От 1,5*OD ((Внешний диаметр) до 1500 мм
При заказе труб с радиусом менее или равным 1,5 * ОД необходимо согласовать точность геометрии.
Максимальная длина прямых трубПеред изгибом: 35000 мм.
Длина ноги:Минус 1 метр, максимум 16500 мм (для максимума R=1500 мм)
Примечание:Другие размеры доступны по согласованию.
Тепловая обработка:Уменьшение напряжения после сгибания (область сгибания плюс 300 мм для каждой ноги).
Гидростатическое испытание после сгибания: Максимальное испытательное давление 600 бар, впитывание 10 сек.
Дематериализированная вода, очистка сжатого воздуха после гидротеста.

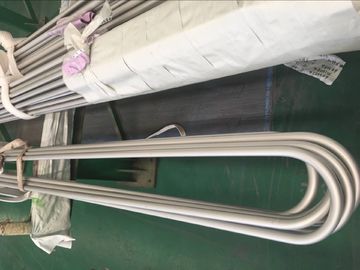

Опаковка: В сильных транспортируемых, предварительно смогированных деревянных коробках соответствующих размеров для
Каждая трубка длина, радиус, диаметр, в соответствии с требованиями PO, а также упакованы в полиэтилен
пленки с мягкими пластиковыми крышками на обоих концах трубы.
Некоторые из проведенных нами тестов качества включают:
| Испытание коррозии |
Проводится только по специальному запросу клиента |
| Химический анализ |
Испытание выполнено в соответствии с требованиями стандартов качества |
| Деструктивное/механическое испытание |
Натяжность. Жесткость. Уровняемость. |
| Испытания на обратном изгибе и на Re. flat |
Выполняется в полном соответствии с соответствующими стандартами и нормами ASTM A-450 и A-530, что обеспечивает беспроблемное расширение, сварку и использование в конечном итоге клиентов. |
| Испытание вихревого тока |
Проводится для обнаружения однородности в недрах с использованием цифровой системы тестирования знаков дефектов |
| Гидростатические испытания |
100% гидростатические испытания, выполненные в соответствии с нормами ASTM-A 450 для проверки утечки труб, и максимальное давление, которое мы можем выдержать 20Mpa/7s. |
| Испытание под давлением воздуха |
Чтобы проверить любые признаки утечки воздуха |
| Визуальный осмотр |
После пассивации каждая длина труб и труб подвергается тщательной визуальной проверке обученным персоналом для обнаружения поверхностных дефектов и других несовершенств. |
Дополнительные испытания:Помимо вышеупомянутых испытаний, мы также проводим дополнительные испытания изготовленных изделий.
- Испытание вихревого тока
- О.П. Испытания
- Рентгенографические исследования
|
- Испытания коррозии
- Микротестирование
- Макротестирование
|
- Испытание ГГК
- Ультразвуковое испытание
- Испытание проникновения жидкости
|
