Yuhong Holding Group Co., LTD
 |
| Место происхождения: | Китай |
| Фирменное наименование: | YUHONG |
| Сертификация: | API, PED |
| Номер модели: | A182 F304 Threadolet |
| Количество мин заказа: | 1pc |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Требования/деревянная упаковка случая |
| Время доставки: | Зависит от количества |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 1000 тонн в месяц |
| Спецификация: | ASTM A182 | Ранг: | F304/304L |
|---|---|---|---|
| Класс: | 3000,6000,9000 | Изготовляя стандарт: | MSS SP-97 |
| Тип: | Buttweld | Размер: | 1/2» NPS ДО 24" NPS |

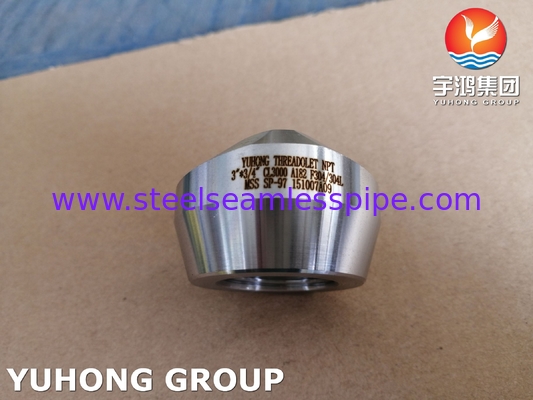

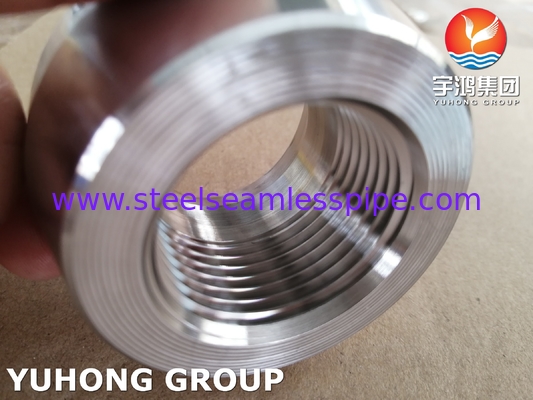

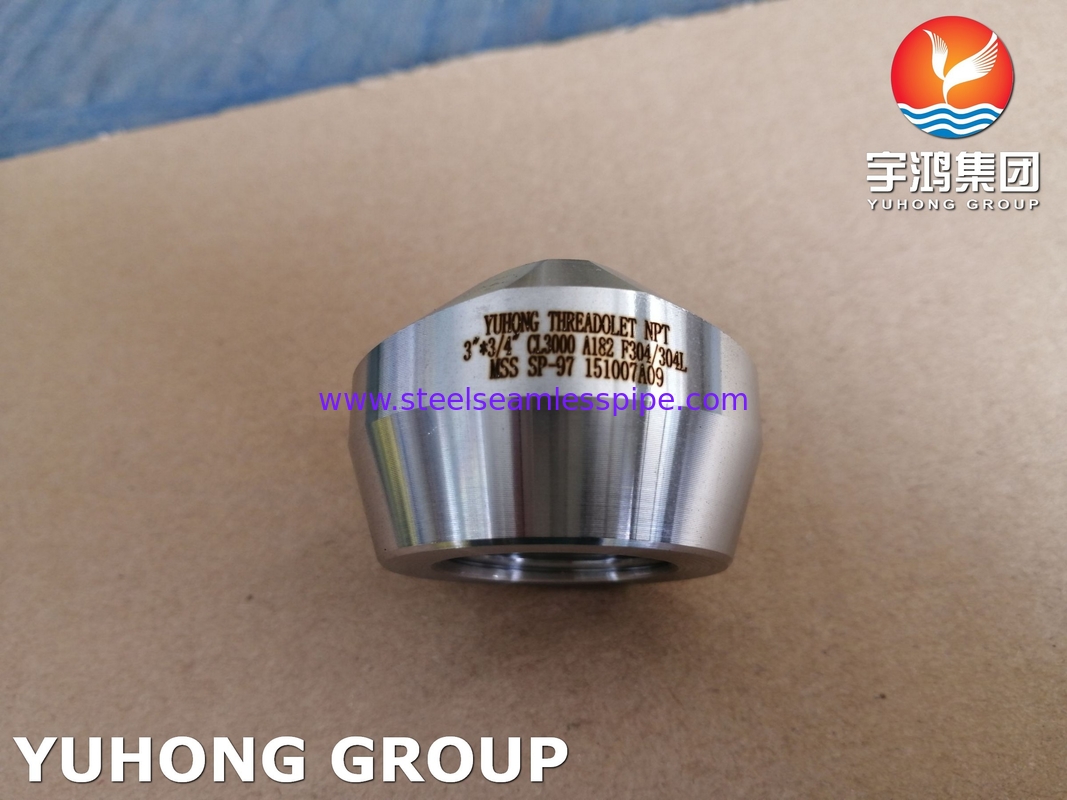

Нержавеющая сталь NPT приспосабливая ASTM A182 F304 Threadolet MSS SP-97
Что threadolet?
Threadolet точно такой же как weldolet с основным различием быть что оно соединяется с ответвлением от трубопровода через поток. Другая разница threadolet по отношению к weldolet факт что она использована в применениях с очень низкими давлениями и более небольшими диаметрами.
Поток этого типа соединения вообще типа NPT согласно спецификациям ASME B1.20.1.
Спецификации threadolet:
| Размер | 1/8" - 4"/DN6 - DN100 |
| Давление | 3000lbs/6000lbs |
| Изготовляя стандарт | MSS SP-97 |
| Сталь углерода | ASTM A105, 20# |
| Сталь низкой температуры | ASTM A350 LF2, 16Mn |
| Легированная сталь | ASTM A182 F11/F12/F5/F9/F91/F92 |
| Нержавеющая сталь | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
| Сталь выплавленная дуплекс-процессом | ASTM A182 F51, F53, F44 |
Ссылаться на диаграмма веса:
| Номинальный размер ветви | THRD Outler | ||
| DN | NPS | 3000 | 6000 |
| 6 | 1/8 | 0,05 | - |
| 8 | 1/4 | 0,05 | - |
| 10 | 3/8 | 0,09 | - |
| 15 | 1/2 | 0,17 | 0,32 |
| 20 | 3/4 | 0,22 | 0,47 |
| 25 | 1 | 0,43 | 0,65 |
| 32 | 1 ¼ | 0,61 | 0,96 |
| 40 | 1 ½ | 0,69 | 1,28 |
| 50 | 2 | 1,10 | 2,15 |
| 65 | ½ 2 | 1,52 | - |
| 80 | 3 | 2,50 | - |
| 100 | 4 | 4,10 | - |
Размеры MSS SP-97 Threadolet
|
Номинальный размер ветви |
Длина |
OD штуцера |
OD на конце ветви |
Длина потока |
Отрежьте Dia отверстия. |
|||||
|
DN |
NPS |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
|
|
6 |
1/8 |
19 |
|
27 |
|
22 |
|
6,7 |
16 |
|
|
8 |
1/4 |
19 |
|
27 |
|
22 |
|
10,2 |
16 |
|
|
10 |
3/8 |
21 |
|
30 |
|
25 |
|
10,4 |
19 |
|
|
15 |
1/2 |
25 |
32 |
38 |
45 |
33 |
42 |
13,6 |
24 |
19 |
|
20 |
3/4 |
27 |
37 |
47 |
52 |
39 |
48 |
13,9 |
30 |
25 |
|
25 |
1 |
33 |
40 |
56 |
63 |
48 |
58 |
17,3 |
36 |
33 |
|
32 |
1 1/4 |
33 |
41 |
66 |
72 |
58 |
67 |
18 |
45 |
38 |
|
40 |
1 1/2 |
35 |
43 |
75 |
83 |
64 |
77 |
18,4 |
51 |
49 |
|
50 |
2 |
38 |
52 |
90 |
104 |
77 |
93 |
19,2 |
65 |
59 |
|
65 |
2 1/2 |
46 |
|
105 |
|
94 |
|
28,9 |
76 |
|
|
80 |
3 |
51 |
|
124 |
|
114 |
|
30,5 |
94 |
|
|
100 |
4 |
57 |
|
154 |
|
140 |
|
33 |
121 |
|
Ранги нержавеющей стали F304 соответствующие:
| СТАНДАРТ | WERKSTOFF NR. | UNS | JIS | BS | ГОСТ (ГОСУДАРСТВЕННЫЙ СТАНДАРТ) | AFNOR | EN |
| F304 | 1,4301 | S30400 | SUS 304 | 304S31 | 08Х18Н10 | Z7CN18 ‐ 09 | X5CrNi18-10 |
Химический состав F304:
| Ранг | C | Mn | P | S | Si | Ni | Cr | Fe |
|---|---|---|---|---|---|---|---|---|
| F304 | 0,08 | 2,00 | 0,045 | 0,030 | 1,0 | 8-11 | 18-20 | Bal. |
Применения:
Thredolets использовано на низкое давление ветви трубы 90 градусов.
Ответвление от трубопровода привинчено на Thredolet, которое сварено на, который побежали трубе.
Продевать нитку вообще типа NPT и соответствует к спецификации ASME B1.20.1.
