Yuhong Holding Group Co., LTD
 |
| Место происхождения: | Китай |
| Фирменное наименование: | YUHONG |
| Сертификация: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| Номер модели: | Углерод стальное Tubesheet ASTM A516 GR.70N |
| Количество мин заказа: | 1pc |
|---|---|
| Упаковывая детали: | Курсируйте деревянные случай/паллет |
| Время доставки: | 7 дней |
| Условия оплаты: | L/C, T/T |
| Наименование продукта: | Tubesheet | Стандартный: | ASTM A516, ASME SA516 |
|---|---|---|---|
| Материал: | Легированная сталь, нержавеющая сталь, сталь углерода, медистая сталь | Размер: | может таможня, как требования к покупателя рисуя |
| Форма: | Цилиндр | - Нет.: | 100% PT, UT, PMI |
| Применение: | Трубчатый теплообменник, котел, сосуд под давлением, паровая турбина, крупный центральный кондиционе | ||
| высокая освещенность: | АСТМ A516 Gr.70N Таблицы из углеродистой стали, кованые части теплообменников | ||

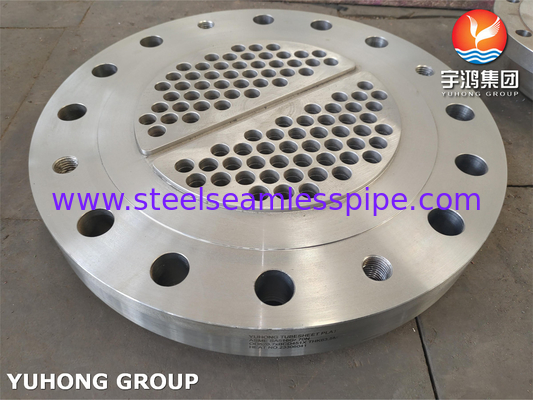

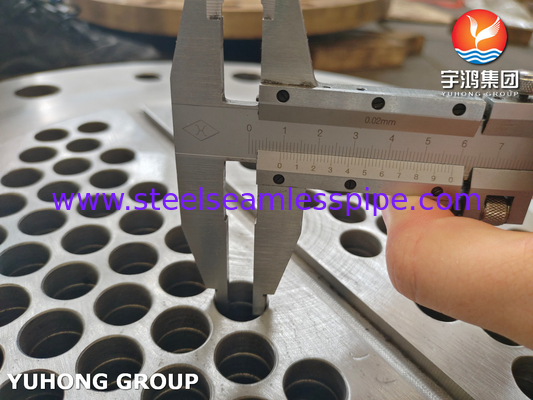

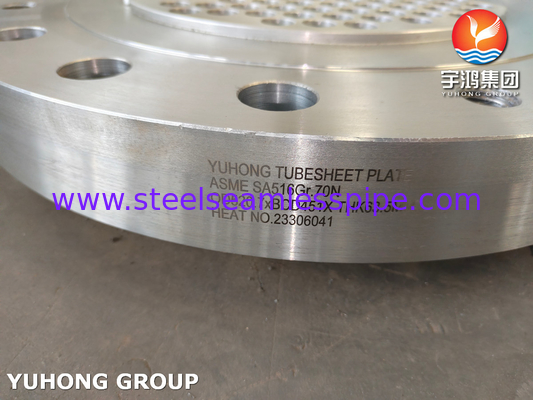

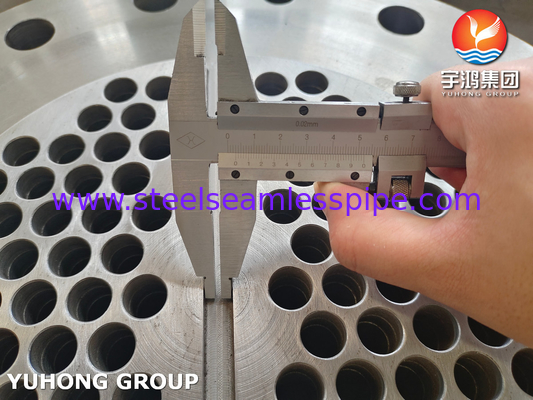

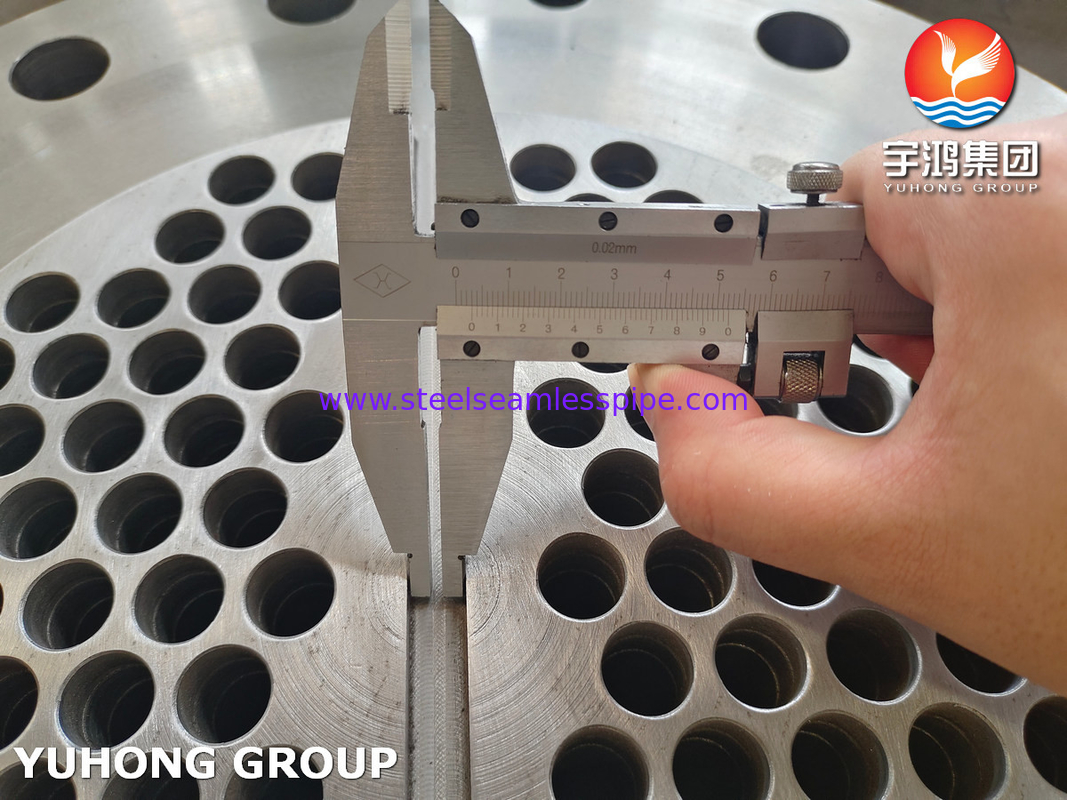

АСТМ A516 GR.70N Кованые трубчатые листы из углеродистой стали
Тюбный лист - это пластина, которая используется для поддержки и уплотнения труб в теплообменнике или котле. Она действует как барьер между трубами, несущими жидкость, и оболочкой,предотвращение утечек или смешивания жидкостейЛист трубы обычно изготавливается из материала, который совместим с трубами и условиями эксплуатации.
Когда речь идет о трубном листе ASTM A516 GR.70N, это означает, что трубный лист изготовлен из стали ASTM A516 класса 70N. Этот класс стали известен своей высокой прочностью, хорошей свариваемостью,и отличная прочность на узореОн обычно используется при изготовлении трубных листов для теплообменников, котлов и других сосудов под давлением.Использование ASTM A516 класса 70N для трубки гарантирует, что она может выдерживать требуемые условия давления и температуры без сбоев, обеспечивая безопасность и эффективность теплообменника или котла.
ASME SA516 класс 60 / ASME SA516 класс 70 - Химические требования
| Элемент | Состав в % | ||||
| Степень 55 [Степень 380] |
Уровень 60 [класс 415] |
Уровень 65 [Степень 450] |
70 класс [класс 485] |
||
| Углерод, максимум a,b: | |||||
| 12,5 мм и менее | 0.18 | 0.21 | 0.24 | 0.27 | |
| Свыше 2,5 до 2 мм, в т.ч. | 0.20 | 0.23 | 0.26 | 0.28 | |
| Свыше 50 до 100 мм, в том числе | 0.22 | 0.28 | 0.25 | 0.30 | |
| Свыше 4 до 8 дюймов [100 до 200 мм], в том числе | 0.24 | 0.27 | 0.29 | 0.31 | |
| Более 200 мм. | 0.26 | 0.27 | 0.29 | 0.31 | |
| Манганец, b: | |||||
| 12,5 мм и менее | |||||
| Тепловой анализ | 0.60-0.90 | 00,60 ≈ 0,90 с | 0.85 ¢1.20 | 0.85 ¢1.20 | |
| Анализ продукции | 0.55 ‰0.98 | 00,55 ‰ 0,98 с | 0.79 ¢1.30 | 0.79 ¢1.30 | |
| Больше полудюйма. | |||||
| Тепловой анализ | 0.60 ¢1.20 | 0.85 ¢1.20 | 0.85 ¢1.20 | 0.85 ¢1.20 | |
| Анализ продукции | 0.55 ¢1.30 | 0.79 ¢1.30 | 0.79 ¢1.30 | 0.79 ¢1.30 | |
| Фосфор, максимум a | 0.25 | 0.25 | 0.25 | 0.25 | |
| Сера, максимум a | 0.25 | 0.25 | 0.25 | 0.25 | |
| Кремний | |||||
| Тепловой анализ | 0.15 ‰0.40 | 0.15 ‰0.40 | 0.15 ‰0.40 | 0.15 ‰0.40 | |
| Анализ продукции | 0.13 ‰0.45 | 0.13 ‰0.45 | 0.13 ‰0.45 | 0.13 ‰0.45 | |
| a Применяется как для тепловых, так и для продуктовых анализов. b За каждое уменьшение на 0,01 процентного пункта ниже установленного максимального значения для углерода допускается увеличение на 0,06 процентного пункта выше установленного максимального значения для марганца до 1.50% при тепловом анализе и 1,60 % при продуктовом анализе. c Пластины класса 60 толщиной 12,5 мм и менее могут содержать 0,85-1,20% марганца при тепловом анализе и 0,79-1,30% марганца при продуктовом анализе. |
|||||
ASME SA516 класс 60 / ASME SA516 класс 70 - Требования к тяге
| АСТМ A516 | Степень 55 [380] |
Уровень 60 [415] |
Уровень 65 [450] |
70 класс [485] |
| Прочность на тягу, ksi [MPa] | 55 ¢75 [380 ¢515] | 60?? 80 [415?? 550] | 65 ‰ 85 [450 ‰ 585] | 70 ‰ 90 [485 ‰ 620] |
| Прочность нагрузки, min,a ksi [MPa] | 30 [205] | 32 [220] | 35 [240] | 38 [260] |
| Удлинение в 8 дюймов [200 мм], мин, % b | 23 | 21 | 19 | 17 |
| Удлинение в 50 мм, мин, % b | 27 | 25 | 23 | 21 |
| a Определяется либо методом смещения на 0,2%, либо методом расширения на 0,5%. b См. спецификацию A20/A20M для регулирования удлинения. |
||||
Эквивалентные спецификации и стандарты ASME SA516 класс 60 / ASME SA516 класс 70
| Стандартный | ASME SA516 класс 60 | ASME SA516 класс 70 |
| ASME | ASTM A516 класс 60 | ASTM A516 класс 70 |
| Стандарт DIN | DIN 17155 HII | - |
| Британский стандарт | BS1501-161-430A | BS1501-224-490A/B |
| Европейская норма | EN10028 P265GH | EN10028 P355GH |
|
Тип материалов |
Технические требования согласно |
|
Нержавеющая сталь двойной формы |
ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61 |
|
Нержавеющая сталь |
ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347 |
|
Углеродистая сталь |
ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2 |
|
Сплавленная сталь |
ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
|
Титан |
ASTM/ASME SB381, Gr.1Гр.2Гр.5Гр.7Гр.12Гр.16 |
|
Медь Никель |
ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30) |
|
Медь, Ал-медь |
ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200 |
|
Никельные сплавы |
ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 |
|
Сплав 20 |
ASTM/ASME SB472 UNS 8020 |
|
Гастеллой |
ASTM/ASME SB564, UNS10276 (C 276) |
|
Пластированные материалы |
ASTM/ASME SB898, SB263, SB264 или более близкий |
|
Титан - сталь, никель - сталь, титан - медь, |
Использование трубчатых листов включает:
Поддержка труб: основная функция трубопровода заключается в обеспечении структурной поддержки труб в теплообменнике или котле.обеспечение их надежного удержания на месте.
Разделение жидкости: трубные листы также действуют как барьер между различными потоками жидкости в теплообменнике.тем самым максимизируя эффективность теплопередачи.
Выравнивание труб: трубные листы играют решающую роль в поддержании правильного выравнивания труб.который способствует эффективной передаче тепла и потоку жидкости.
Передача тепла: конструкция трубки напрямую влияет на способность теплопередачи теплообменника или котла.трубчатый лист может улучшить передачу тепловой энергии между потоками жидкости.
Устойчивость к коррозии: трубные листы часто изготавливаются из коррозионно устойчивых материалов, особенно в тех случаях, когда обрабатываемые жидкости являются коррозионными.Это помогает продлить срок службы теплообменника или котла, уменьшая риск утечек или неисправностей труб из-за коррозии.
Предотвращение утечки: трубчатый лист обеспечивает надежное соединение между трубами и трубчатым листом.,обеспечение безопасной и эффективной работы системы.
