Yuhong Holding Group Co., LTD
 |
| Место происхождения: | Китай |
| Фирменное наименование: | YUHONG |
| Сертификация: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Номер модели: | АСТМ A210 класса A1 встроенная трубка с крыльями |
| Количество мин заказа: | 10 шт. |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Пачка случая утюга случая требований Курсировать-деревянная с пластиковой крышкой |
| Время доставки: | Зависит от количества |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 1000 тонн в месяц |
| Материал труб: | ASTM A210 класс A1 | Тип плавников: | встроенные |
|---|---|---|---|
| Материал плавников: | AL 1060 | Применение: | Части теплообменного аппарата/подогревателя |
| Высокий свет: | ASTM A210 Встроенная трубка с перепонкой,Труба из углеродистой стали типа G,Al 1060 Встроенная трубка с крыльями |
||

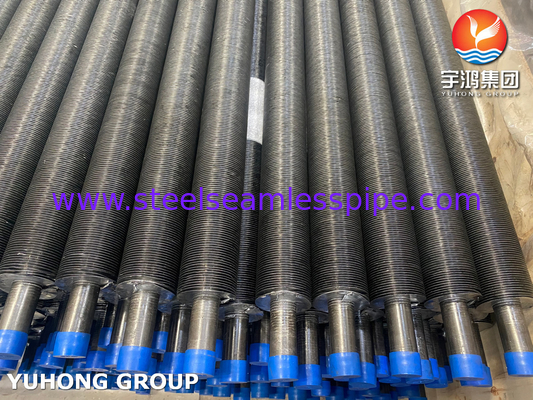

Углеродистая стальВстроенная трубка с крыльями типа G ASTM A210 класса A1 Al 1060
Обзор:
Алюминиевая трубка с встроенными крыльями является важной частью теплообменника, особенно трубка с крыльями из алюминия, которая легка и легко изготавливается.и обычно используется в теплообменных устройствах.
Основная конструктивная особенность труб с встроенными плавниками заключается в том, что плавник вставляется и сваривается в спиральную канавку, вырезанную в трубку.
Встроенные плавники лучше всего подходят для использования в условиях высокого теплового цикла или высоких температур, и где сторона плавника будет подвергаться регулярной очистке.Этот тип плавника имеет большое ограничение - минимальная толщина стенки 1Тем не менее, плавник типа G может выдерживать температуру до 400 ° C и может включать плавники из углеродистой стали для лучшей проводимости.
Производственный процесс
В частности, трубка с крыльями типа G представляет собой спиральную канаву с определенной шириной и глубиной, которая предварительно обработана на стальной трубе, а затем алюминиевая лента инкрустирована на стальной трубе на оборудовании.Во время процесса намотки, из-за определенной силы предварительного затягивания стальная лента будет плотно зажата в спиральной канаве, обеспечивая таким образом определенную зону контакта между стальной лентой и стальной трубой.
Чтобы предотвратить отскок и падение стальной ленты, оба конца стальной ленты должны быть сварены на стальной трубе.должна быть определенная реакция между стальной лентой и спиральной канавкойЕсли обратная реакция слишком мала, чтобы создать помехи, процесс инкрустации трудно проходить гладко.
Кроме того, стальной ремень всегда будет иметь определенный отскок, в результате чего стальный ремень и нижняя поверхность спиральной канавки не могут быть хорошо соединены.Вставка плавников может быть выполнена на общем оборудовании, и стоимость не высокая.
A210 Класс A1 Химический состав
|
Уровень |
C (макс.) |
Мн |
Си ((мин) |
P (макс.) |
S (макс.) |
|
А1 |
0.27 |
Максимально 0.93 |
0.10 |
0.035 |
0.035 |
Механические свойства
|
Уровень |
Прочность на протяжение ((Mpa) |
Прочность удаления ((Mpa) |
Удлинение ((%) |
|
А1 |
≥ 415 |
≥255 |
≥ 30 |
Тип G встроенная выпуклая трубка:
Материал ядра трубки:
1Углеродистая сталь: A179, A192, SA210 Gr A1/C, A106 Gr B
2Нержавеющая сталь: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3Медь: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi90/10
Материал плавников:
1Алюминий (Alu.1100, Alu.1060)
2Медь.
3Сталь
Тип плавника: твердое плавное
Тип трубки с крыльями: встроенный тип G
Внешний диаметр (OD): 16 мм минимум ~ 50,8 мм максимум.
Длина трубы: до 18 000 мм.
Высота плавника: максимум 16,5 мм.
Толщина плавников: обычно 0,4 мм ~ 0,6 мм
Протяженность плавника: минимум 2,1 мм (12FPI)
Защита поверхности: оба обнаженных конца должны быть цинком или алюминиевым, металлизированным покрытием системы электроспрейной дуги.
Аксессуары: коробки для поддержки труб, зажимы или распределительные коробки (материалы: алюминий, цинк и нержавеющая сталь).
Заявления
- Фармацевтическое оборудование
- Химическое оборудование
- Оборудование для морской воды
- Теплообменники
- Конденсаторы.
- целлюлозно-бумажная промышленность
- Компании по бурению нефти в море
- Производство энергии.
- Нефтехимия
- Газопереработка
