Yuhong Holding Group Co., LTD
Место происхождения: | Китай |
Фирменное наименование: | YUHONG |
Сертификация: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
Номер модели: | ASTM/ASME |
Количество мин заказа: | 500kgs |
---|---|
Цена: | NEGOTIABLE |
Упаковывая детали: | Курсировать-деревянная пачка случая /Iron случая с пластиковой крышкой |
Время доставки: | 10-90 дни |
Условия оплаты: | L/C, T/T |
Поставка способности: | Согласно запросу клиента |
Тип: | Раненная трубка типа L | Стандартный: | ASTM |
---|---|---|---|
Материальная ранг: | Дуплексная сталь/углеродистая сталь | Материал ребра: | Алюминий, сталь углерода, нержавеющая сталь |
Высокий свет: | Теплообменник L-типовой трубки,Котлы типа L,АСТМ раненый тип трубки |

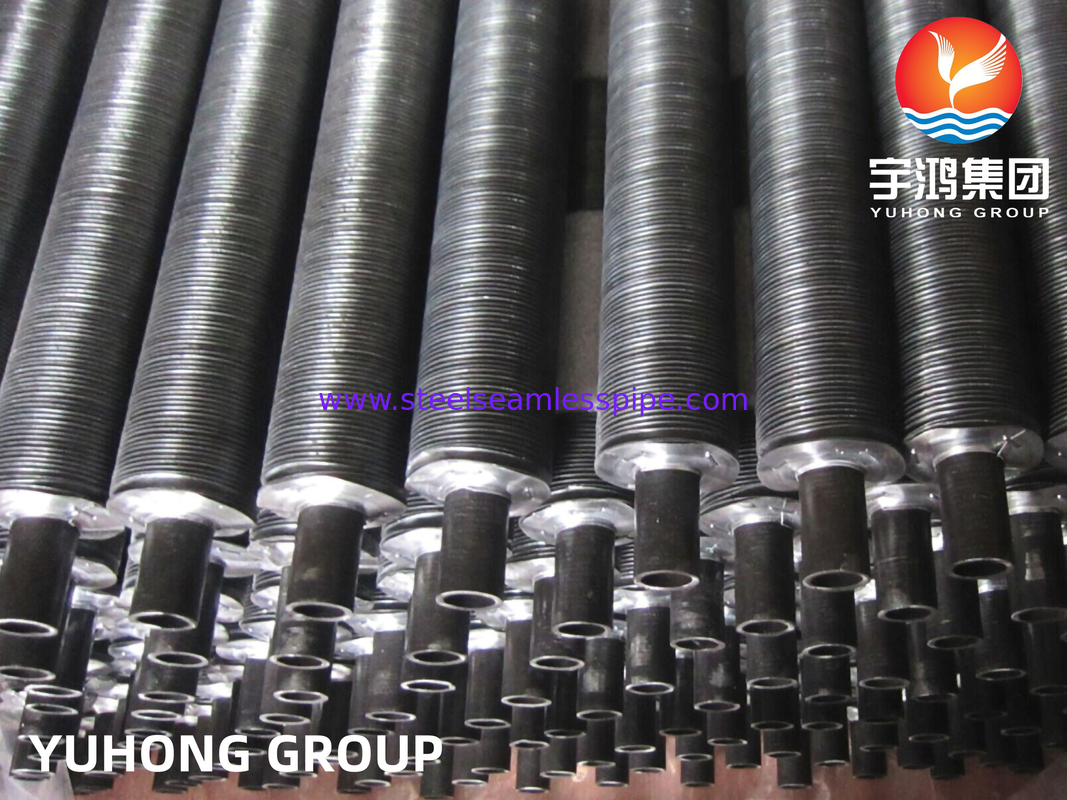

Раненый L-типовой выпуклый трубку для теплообменника
Л-типовая трубка с крыльями - это тип теплообменника, который используется в различных отраслях промышленности, таких как нефтехимия, производство электроэнергии и отопление и охлаждение."L" в названии относится к форме плавников, которые прикреплены к трубеЭти плавники имеют прямоугольную форму и прикреплены под углом 90 градусов к трубе, придавая ей форму "L".тем самым повышая эффективность теплопередачиТрубы обычно изготавливаются из таких материалов, как медь, алюминий или нержавеющая сталь, в зависимости от конкретных требований приложения.
Перед обмотками плавников, обмотайте узоры на базовой трубе, или добавьте лезвие к обмотку, обмотайте на базовой трубе,и использовать задний лезвие Плиточная трубка, сделанная путем обмотки, скручивая и накручивая одновременно.
Рыбка с крыльями типа KL опирается на максимальный контакт поверхности между плавниками и трубой, который обеспечивается напряжением лент плавника, образующих спираль вокруг предварительно свернутой трубы,обеспечивает улучшенное сцепление и теплопередачуМаксимальная рабочая температура KL-типа может достигать 250°C, а максимальное рабочее давление может достигать 3,2 МПа.
Рыбка с плавниками типа LL - это трубка с плавниками, в которой ноги плавников предварительно сформированы в форму LL (накладывающиеся LL) и полоска алюминиевых плавников или медных плавников накладывается на базовую трубу под напряжением.Однако, ноги предварительно сформированы таким образом, что одна нога перекрывает другую, увеличивая защиту основной трубы и тепловую зону контакта с оперенной трубой.воздушные предварительные нагреватели., максимальная рабочая температура может достигать 180 °C.
В конструкции "LL" финиковые плавники соединены друг с другом, чтобы предотвратить движение и разделение.гладкие плоские плавники с формой "LL" перпендикулярно поверхности бесшовной стальной трубы обеспечивают очень низкое сопротивление потоку воздуха/газа и обеспечивают минимизацию загрязненияНижняя часть плавника соприкасается с основной трубкой и обеспечивает полную защиту по всей длине плавника.Эта трубка с выщелоченными крыльями типа LL часто используется в качестве замены более дорогих экструдированных плавников в коррозионных условиях.
Передача тепла из горячей жидкости в более холодную жидкость через стенку трубки - причина, по которой многие из нас используют трубки с плавниками.
Но вы можете спросить, каково основное преимущество использования трубки с плавниками? почему вы не можете просто использовать обычную трубку для проведения этой передачи?
Не используя трубку с плавниками, внешняя площадь поверхности не значительно больше внутренней.жидкость с самым низким коэффициентом теплопередачи будет диктовать общую скорость теплопередачи. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
Указанные трубки увеличиваются за пределами поверхности, и, имея в своем расположении трубку с крыльями, увеличивается общая скорость передачи тепла.Это затем уменьшает общее количество труб, необходимых для данного приложения, что затем также уменьшает общий размер оборудования и может в долгосрочной перспективе снизить стоимость проектаВо многих случаях одна трубка с оперением заменяет шесть или более обнаженных труб менее чем на 1/3 стоимости и на 1/4 объема.
Для применения, которое включает передачу тепла из горячей жидкости в более холодную жидкость через стенку трубы, используются трубы с плавниками.где одной из жидкостей является воздух или какой-либо другой газ, коэффициент теплопередачи с воздушной стороны будет намного ниже, поэтому дополнительная площадь поверхности теплопередачи или обменник трубки с плавниками очень полезен.Общий поток шаблона обменника труб с плавниками часто является перекрестным потоком, однако, это также может быть параллельный поток или контрпоток.
Плитки используются для увеличения эффективной площади поверхности труб теплообменника.трубы с плавниками используются, когда коэффициент теплопередачи снаружи труб значительно ниже, чем внутриДругими словами, тепло передается из жидкости в газ, пар в газ, например, теплообменник пар в воздух и тепловая жидкость в воздух.
Скорость, с которой может произойти такая тепловая передача, зависит от трех факторов:[2] коэффициент теплопередачи между каждой жидкостью и стенкой трубы; и [3] площадь поверхности, которой подвергается каждая жидкость.
Тип | Описание | Базовая трубка | Спецификация лопаток (мм) | ||
Превышение (мм) | Плечевой пик | Высота плавника | Толщина плавника | ||
Встроенные | Г-типовая трубка с плавником | 16-63 | 2.1-5 | < 17 | - Ну и что?4 |
Прочие изделия | Металлические комбинированные монометаллы | 8-51 | 1.6-10 | < 17 | 0.2-0.4 |
Низкая трубка с крыльями типа "T" | 10-38 | 0.6-2 | < 1.6 | - Ну и что?3 | |
Бамбуковые трубы | 16-51 | 30 августа | < 2.5 | / | |
Рана | трубка с крыльями типа l/kl/ll | 16-63 | 2.1-5 | < 17 | - Ну и что?4 |
