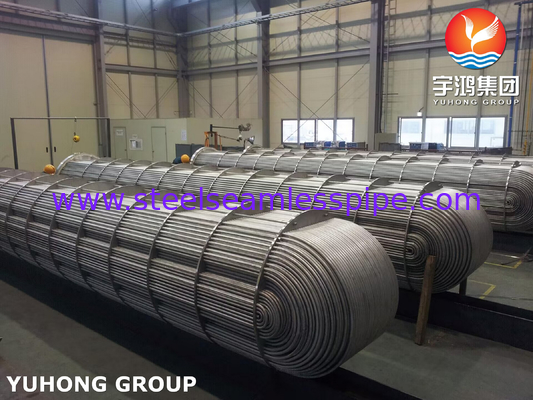

ASTM трубный пакет для теплообменников и водообменников

Сборник труб

Проводка труб в теплообменнике относится к трубопроводной системе, используемой для передачи тепла в теплообменнике.Сборник труб обычно состоит из нескольких труб, которые соединены друг с другом трубными листами или коробками сборников труб для формирования общей структуры.

Трубные пучки в теплообменниках обычно делятся на два типа: оболочки и трубные теплообменники и трубные пучки теплообменники.

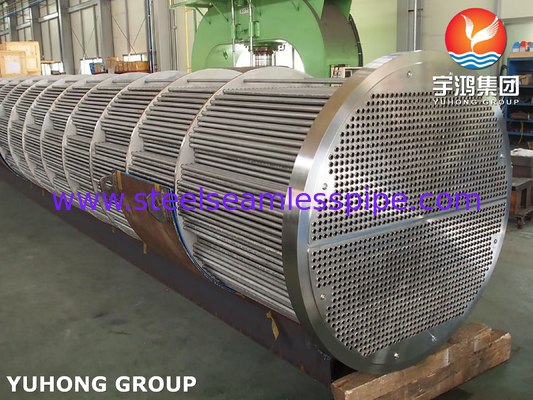

В оболочке и теплообменник трубки, трубки помещены в оболочку, теплопередающей среды течет через внутреннюю часть труб, и теплообменной среды течет через трубы в оболочке.Трубная связка оболочки и теплообменника труб обычно состоит из нескольких труб, расположенных параллельно, и два конца трубной связки соединены трубными листами.

В теплообменнике с трубкой трубы помещаются непосредственно в запечатанную коробку с трубкой.и теплообменная среда протекает через трубы в корпусе трубПропускная трубка теплообменника с трубкой обычно состоит из нескольких труб, расположенных в спирали.и оба конца пучка труб соединены через вход и выход коробки пучка труб.


В теплообменниках конструкция и расположение путей имеют большое влияние на показатели производительности, такие как эффективность теплопередачи и потеря давления.Общие конструкции пучков труб включают параллельный поток, контрпоток и перекрестный поток, которые выбираются в соответствии со специфическими потребностями теплообмена и требованиями процесса.Материал пучки труб также должен быть выбран в соответствии с свойствами среды и условиями процесса.Общие материалы включают нержавеющую сталь, медный сплав, титановый сплав и т.д.

Производственный процесс пучка труб обычно включает следующие этапы:

1. Дизайн: Первым шагом в производственном процессе является проектирование пучка труб. Это включает определение необходимых спецификаций, таких как количество и размер труб,строительный материал, и общих размеров.

2Выбор материала: после завершения проектирования выбираются соответствующие материалы для труб и листов труб.обрабатываемая жидкость, и расходы.

3. Изготовление труб: трубы затем изготавливаются до требуемых размеров. Это может включать такие процессы, как резка, изгиб и сварка.Трубы часто изготавливаются из таких материалов, как нержавеющая сталь или медь, которые известны своей коррозионной стойкостью и теплопередающими свойствами.

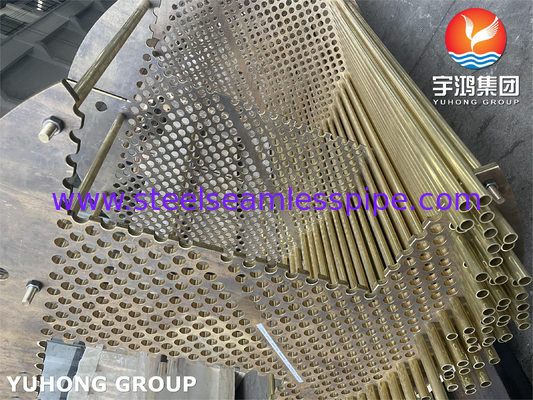

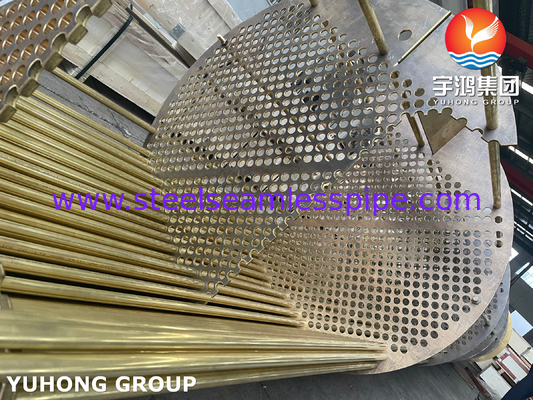

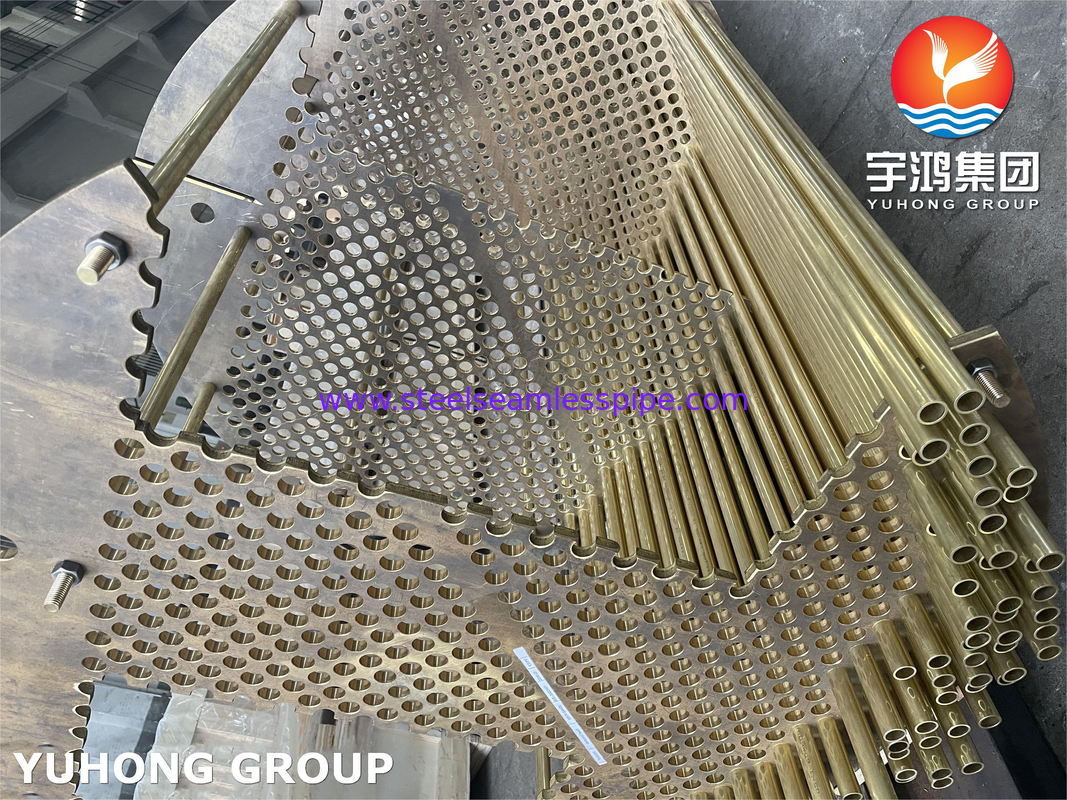

4Изготовление трубных листов: трубные листы, которые служат опорой труб, изготавливаются отдельно.Это может включать такие процессы, как бурение и обработка для создания отверстий для труб, которые будут вставлены в.

5. Вставка труб: трубы затем вставляются в листок труб. Это может быть сделано с помощью различных методов, таких как прокат, расширение или сварка.Цель состоит в том, чтобы создать безопасное и герметичное соединение между трубками и трубной плитой.

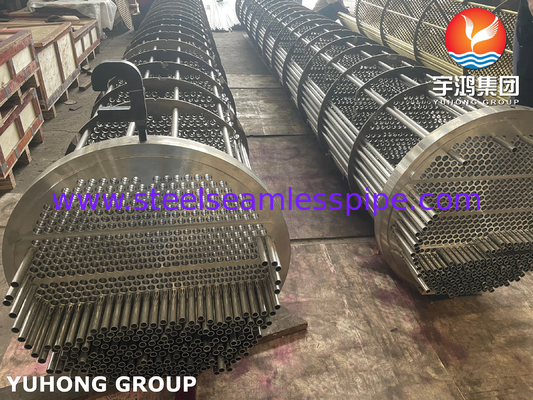

6. Сборка труб: как только трубки вставляются в листовую трубку, они соединяются друг с другом с помощью прутков или распределительных устройств.Это помогает поддерживать желаемое расстояние между трубами и обеспечивает правильное распределение потока.

7. Испытание: Перед тем как пучок трубки будет готов к использованию, он проходит различные испытания для обеспечения его качества и производительности. Это может включать испытания давления, испытания утечек и измерения.

8Окончание: Наконец, пучок труб очищается, окрашивается и покрывается для защиты от коррозии и других факторов окружающей среды.

В целом, процесс производства пучка труб включает в себя комбинацию изготовления, сборки и тестирования для создания высококачественного и надежного продукта.

Применение пучков труб:

1Теплообменники: в теплообменниках широко используются пучки труб для передачи тепла между двумя жидкостями.позволяет эффективно передавать тепло.

2. Конденсаторы: в конденсаторах также используются пучки труб для преобразования пара в жидкость. Пары проходят через трубы, а охлаждающая вода или воздух течет вокруг труб, в результате чего пар конденсируется..

3. котлы: трубные пучки являются важнейшим компонентом котлов, где они помогают в производстве пара.передача тепла в воду вокруг труб, создавая тем самым пар.

4Прохладители воздуха: трубные пучки используются в воздушных охладителях для охлаждения горячего воздуха.

5. Охладители масла: трубные пучки используются в охладителях масла для охлаждения горячего масла.

6Системы охлаждения: в системах охлаждения используются пучки труб для облегчения теплопередачи между хладагентом и окружающей средой.пока охлаждающая вода или воздух циркулируют вокруг труб.

7. Электростанции: трубные пучки используются в электростанциях для различных применений, таких как генерация пара, конденсация и восстановление тепла.Они играют решающую роль в эффективной работе процессов производства электроэнергии.
