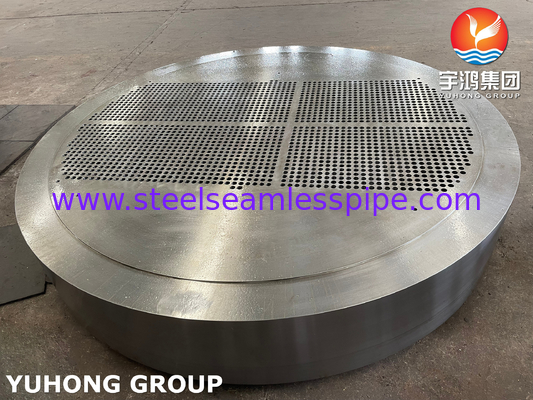

ASME SA516 Gr.70N Стационарный трубчатый лист
Фиксированный теплообменник трубной плиты относится к оболочке и теплообменнику труб, в котором трубные плиты на обоих концах пучка труб фиксированно соединены с оболочкой путем сварки.После того, как пластина трубы и оболочки сварки, он также может служить фланцем и соединяться с фланцем трубопровода с помощью болтов.Преимущество заключается в том, что конструкция проста и внутренний диаметр требуемой оболочки является наименьшим при обеспечении равных поверхностей теплопередачи.
Трубные листы являются ключевыми компонентами различных теплообменников и корпусных и трубных сосудов.Есть разные типы трубных листов.Ниже приведены некоторые распространенные типы сегментов и их подробные описания:
1.Фиксированный листок труб: Описание: Фиксированный листок труб фиксируется в оболочке теплообменника и сварляется или сварляется в отверстие фиксированного листока труб.Они не будут двигаться относительно трубки листа и расширение между трубками и оболочки очень мало.
2. Плавучая трубка:
Описание: конструкция плавучего листового труб позволяет пучкам труб свободно расширяться и сжиматься при изменении температуры.ОднакоИспользуйте его, когда присутствует стеклянный ванатон, чтобы помочь предотвратить повреждение труб и соединений труб с листовыми трубами.
3. У-образная трубка:
Описание: В теплообменнике с U-трубой трубки изгибаются в "форму". Концы U-образных труб фиксируются или сварятся на один листок трубки.Эта конфигурация обычно используется в приложениях, где необходимо разместить тепловое расширение и сокращение, но разъем должен быть снят для обслуживания.
4. Плавучая головка трубки:
Примечание: В некоторых теплообменниках корпуса и труб другой конец закрывается плавающим теплообменником трубки, а один конец корпуса закрывается фиксированным листом трубки.Плавучая голова может двигаться по оси, чтобы разместить тепловое расширение и сокращение трубыЭта конструкция распространена в теплообменниках Rappe.
5.Фиксированный трубчатый лист (с описанием расширительного соединения) Если временное соединение между трубкой и оболочкой важно, и плавающий трубчатый лист может быть непрактичным,расширительные соединения могут быть включены в конструкцию фиксированной трубки. Эти расширительные соединения позволяют определенное количество движения при сохранении сильной связи между трубой и трубным листом. Выбор типа трубного листа зависит от различных факторов,включая специальное заявление, требования температуры и давления, а также необходимость учета теплового расширения и сокращения.Правильный выбор и проектирование трубных листов имеет решающее значение для обеспечения эффективной и безопасной работы теплообменников и сосудов под давлением
- Что?
Характеристики теплообменника из фиксированной трубки:
1- Проникновение в обход небольшое;
2- Ковальные изделия используются меньше и стоят дешево;
3Нет внутренней утечки;
4Площадь теплопередачи на 20-30% больше, чем у плавающего теплообменника.
Недостатки теплообменников из фиксированной трубки:
1. разница температуры между оболочкой и стенкой трубы большая. когда t ≥ 50°C, на оболочке должен быть установлен расширительный соединение;
2. сила температурной разницы легко создается, и напряжение температурной разницы легко создается между трубной пластиной и головкой трубы, вызывая повреждение;
3. сторону оболочки нельзя очистить механически;
4После того, как трубы будут подвергнуты коррозии, они будут сброшены вместе с корпусом, и срок службы оборудования будет коротким.
