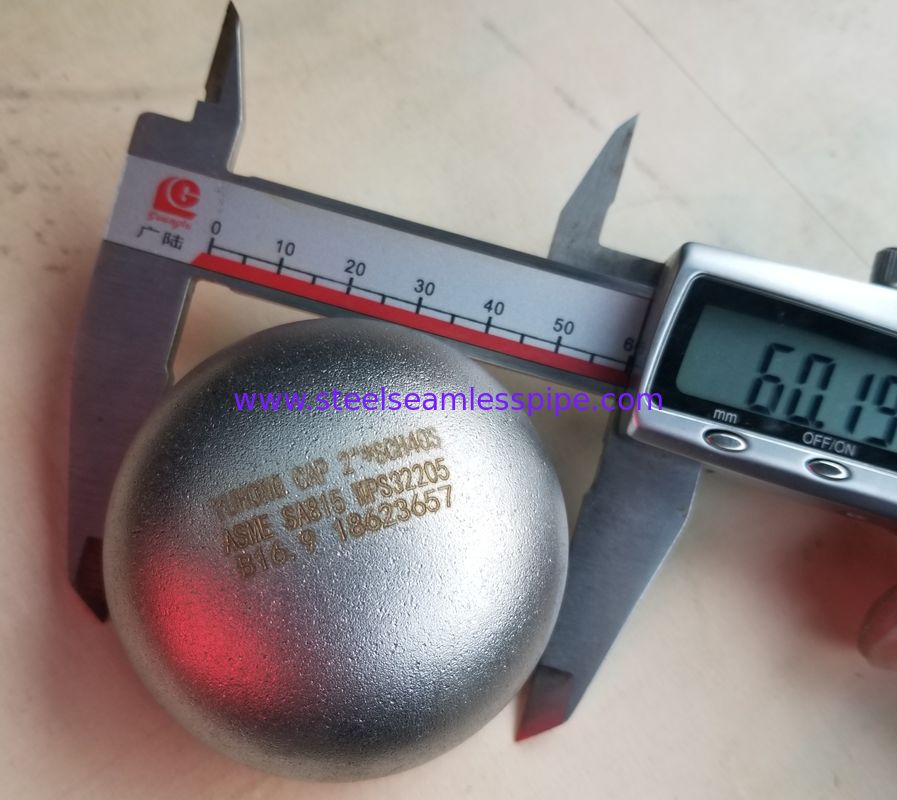

Окончательная крышка ASTM A815 UNS S32205 2205 Дуплексная нержавеющая сталь, приспособленная для опреснения

Обзор:

Дуплекс 2205 - это тип нержавеющей стали, известный своей высокой прочностью и коррозионной устойчивостью.Когда дело доходит до Duplex 2205 конечных колпаков, они специально разработаны для обеспечения надежной и герметичной закрытости трубопроводов или сосудов под давлением, которые построены из нержавеющей стали Duplex 2205.

Конечная крышка для Duplex 2205 должна быть спроектирована таким образом, чтобы соответствовать механическим и коррозионно устойчивым свойствам этого типа нержавеющей стали.Обычно он производится в соответствии с соответствующими отраслевыми стандартами., такие как ASTM A815 для фитингов, для обеспечения его качества и совместимости с системами труб Duplex 2205.

При выборе крышки конца Duplex 2205 важно учитывать такие факторы, как размер, давление, температурная устойчивость и конкретные требования к применению.Эти конечные крышки обычно используются в промышленности, где коррозионная стойкость и высокая прочность необходимы, например, в химической переработке, нефти и газа и морских приложениях.

Спецификация:



Стандартный	ASTM A815/ASME SA815; EN10253-4
Материал	UNS S32205
Тип	Капсула задницы
Соединение	Сварка
Размер	1/2"-48" ((DN15-DN1200) или на заказ
Толщина	SCH10S-XXS ((2-60 мм)
Поверхность	Раздувание песка
Упаковка	Коробка из фанеры/палетка



Химический состав:



Уровень	В	Мн	П	S	Да, да.	Ни.	КР	Мо	N
UNS S32205	0.03 максимум	2.0 максимум	0.03 максимум	0.02 максимум	1.00 максимум	4.5-6.5	22.0-23.0	3.0-3.5	0.14-0.20





Механические свойства:



Уровень	Сила подачи, минимум, ksi [MPa]	Прочность на растяжение, мин. ksi [MPa]	Удлинение %	HBW Макс.
UNS S32205	65 ((450)	95 ((655)	20	290



Размер для BW Cap:



Номинальный размер		Внешний диаметр на бевеле (мм)	Длина (мм)		Ограничение толщины стены для длины E (мм)
DN	НПС	Передозировка.	Е	Е1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 1/2	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 1/2	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Что?	- Что?
700	28	711.0	267	- Что?	- Что?
750	30	762.0	267	- Что?	- Что?
800	32	813.0	267	- Что?	- Что?
850	34	864.0	267	- Что?	- Что?
900	36	914.0	267	- Что?	- Что?
950	38	965.0	305	- Что?	- Что?
1000	40	1016.0	305	- Что?	- Что?
1050	42	1067.0	305	- Что?	- Что?
1100	44	1118.0	343	- Что?	- Что?
1150	46	1168.0	343	- Что?	- Что?
1200	48	1219.0	343	- Что?	- Что?
ОБЩЕЕ ПРИМЕЧАНИЕ: Форма этих крышек должна быть эллипсоидной и соответствовать требованиям, изложенным в Кодексе ASME о котлах и сосудах под давлением. Примечания: (1) Длина E применяется для толщины, не превышающей толщины, указанной в столбце "Ограничительная толщина стенки для длины, E". (2) Длина E1применяется для толщины, большей, чем указана в графе "Ограничительная толщина стенки для длины", E for NPS 24 and smaller.1производится по соглашению между производителем и покупателем.



Применение:

1Химическая обработка: на химических заводах, где коррозионные химические вещества транспортируются через трубы, для уплотнения концов труб могут использоваться двойные крышки 2205.предотвращение утечек и защита трубопроводной системы от коррозии.

2Нефтяная и газовая промышленность: в нефтегазовой промышленности двойные крышки 2205 используются в трубопроводах для транспортировки нефти, газа и других жидкостей.Высокая коррозионная стойкость дуплексной нержавеющей стали 2205 делает ее хорошо подходящей для суровых условий, встречающихся в нефтегазовых операциях.

3Морское применение: из-за его устойчивости к коррозии в морской средеДуплексные крышки 2205 обычно используются в судостроении и морских сооружениях, где они подвергаются воздействию морской и соленой воды..

4Промышленность пищевых продуктов и напитков: в пивоваренных заводах и пивоваренных заводах, где чистота и гигиена имеют первостепенное значение,Duplex 2205 конечные крышки используются в трубопроводах для поддержания целостности процесса и предотвращения загрязнения..

5Очистка воды:Дуплексные крышки 2205 могут использоваться в трубопроводах для очистных сооружений, где стойкость к коррозии и эрозии критична из-за присутствия различных химических веществ и абразивных веществ..

6Производство электроэнергии: в электростанциях дуплексы 2205 могут использоваться в трубопроводах для транспортировки пара, охлаждающей воды и других жидкостей,обеспечивая необходимую коррозионную стойкость и механическую прочность, требуемую при применении при высоких температурах и высоком давлении.
