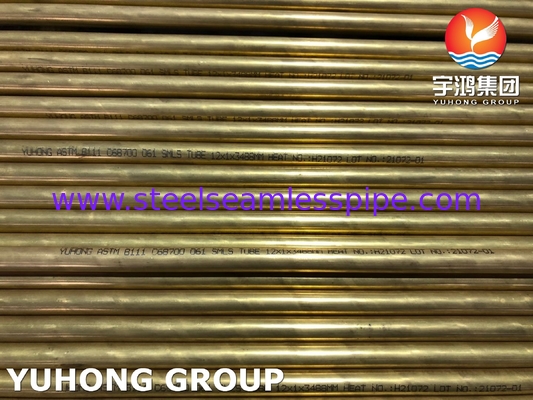

Бесшовная труба из медного сплава ASTM B111 C44300 C68700 C70600 C71500 Применение в конденсаторах, воздухоохладителях и радиаторах

Бесшовная трубка из медного сплава ASTM B111 C44300 C68700 C70600 C71500 Конденсорный воздухоохладитель Радиолатор применение

ASME SB111 (American Society of Mechanical Engineers) and ASTM B111 (American Society for Testing and Materials) standards specify the requirements for seamless copper and copper-alloy tubes used in heat exchangersСреди сплавов, охватываемых этими стандартами,C70600 (сплав меди и никеля 90/10)широко используется из-за его отличных механических свойств и исключительной стойкости к коррозии, особенно в морской среде.

Таблица 1 Химические требования

^А.Медь (включая серебро),
^В.Если изделие предназначено для последующих применений сварки, и так указано покупателем, цинк должен составлять не более 0,50%;
свинца 0,02% максимум, фосфора 0,02% максимум, серы 0,02% максимум и углерода 0,05% максимум.
При анализе всех элементов таблицы 1 их сумма должна быть такой, как показана в следующей таблице.


Таблица 2 Требования к прочности

Таблица 3 Требования к расширению

Таблица 4 ГЛУБОТНАЯ НОЧНАЯ

Таблица 5 Диаметр пробуренных отверстий

Гидростатическое испытание - каждая трубка должна выдерживать внутреннее гидростатическое давление, не показывая признаков утечки.
достаточно, чтобы подвергнуть материал напряжению волокна 7000 psi, определяемому следующим уравнением для тонкой полости
Труба не должна испытываться при гидростатическом давлении более 1000psi, если это не указано.

P = 2St/(D-0,8t), где:
P = гидростатическое давление, psig.
t = толщина стенки трубы, в.
D = наружный диаметр трубы. в., и
S = допустимое напряжение материала, пс.


ТАБЛИЦА 6 ТОЛЕРАНЦИИ ДАЯМЕТРА

^{A Допустимые отклонения в данной колонке применяются только к легким и вытянутым температурам.
Размеры допустимых отклонений для прожекторов должны быть согласованы между производителем и покупателем.}

Таблица 7 Толерантность толщины стены, плюс и минус.

Таблица 8 Толерантность длины

^А.Конденсаторные трубки длиной более 100 футов в настоящее время не востребованы.
Толерантное значение для длины в толщине стенки 0.020, включительно до 0,032 будет соответствовать согласованному
между производителем или поставщиком и покупателем.

В случае разногласий, свойства и химические составы, перечисленные в настоящей спецификации, должны:
определяется в соответствии со следующими методами ASTM:

^А.Ссылка на спецификацию B170 - на предложенные химические методы в ее приложении.
Когда Комитет E-1 испытал и опубликовал методы анализа низкоуровневых примеси в меди.
Приложение к спецификации B 170 исключается.

Приложения (Информация, не являющаяся информацией)

X1. ПЛОСТНОСТЬ МЕДЕРЫ И МЕДЕРНЫХ СЛЮГОВ

X1.1 Плотность сплавов, подпадающих под действие настоящей спецификации, приведена в таблице X1.1.

Таблица X1.1 ПЛОСТЬ

!
