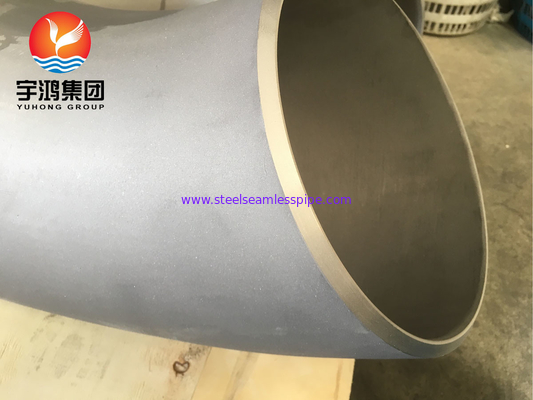

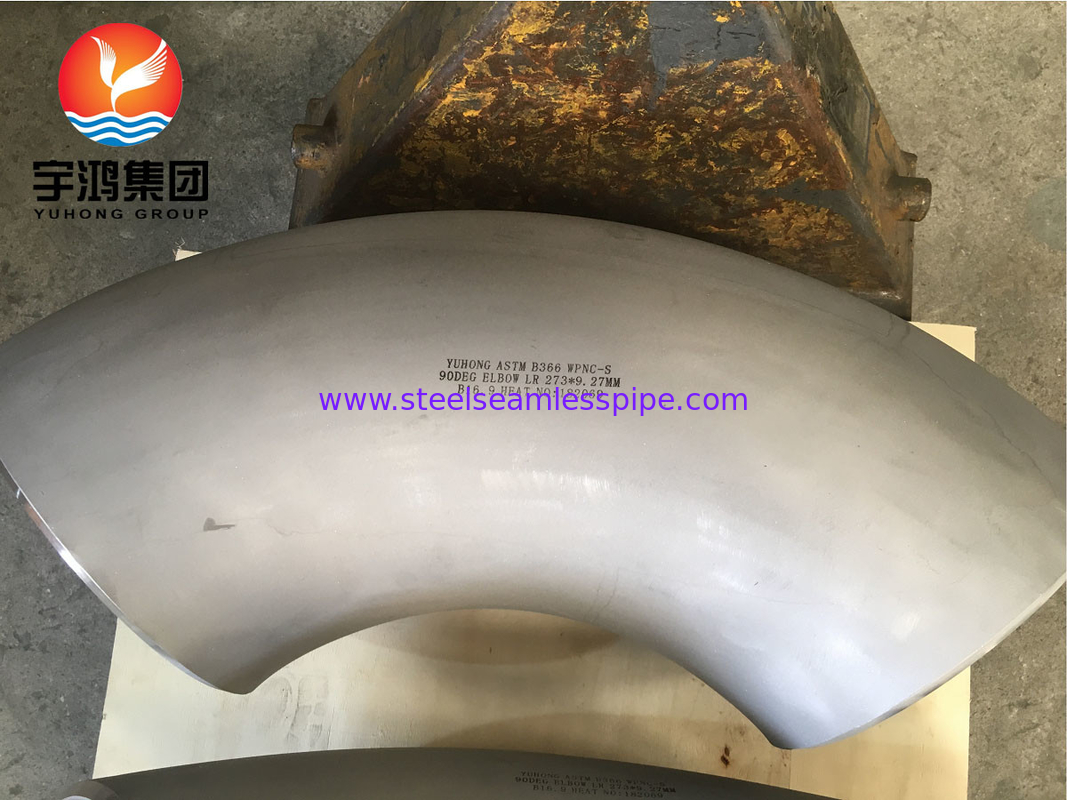

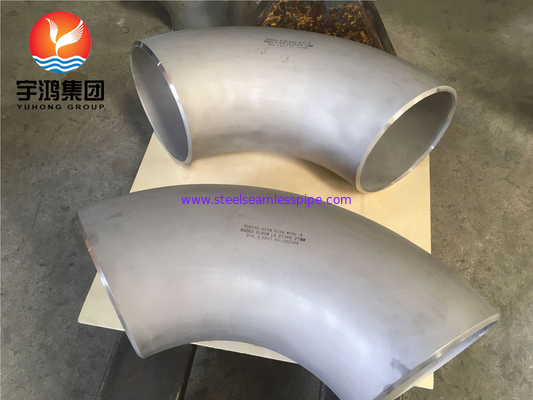

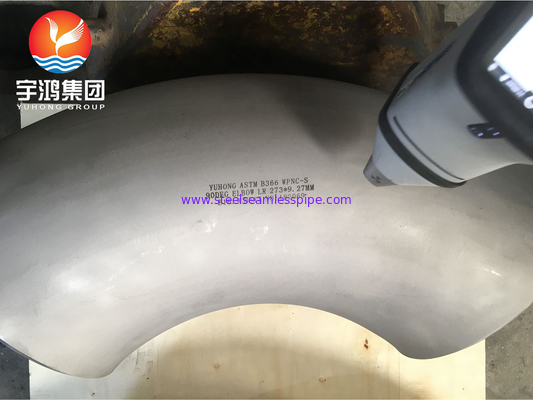

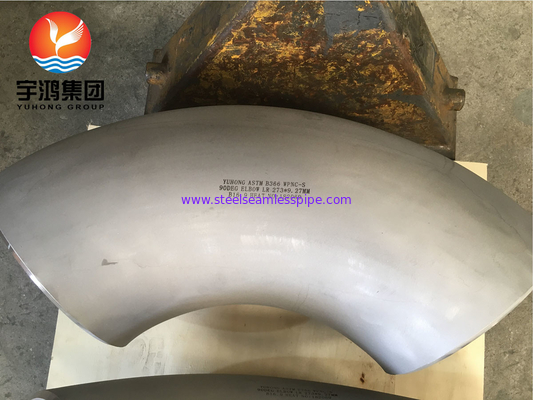

ASTM B366 Monel 400 / UNS N04400 Локоть 90 градусов Никелевая сплавная сталь

Обзор:

Монель 400 - это важнейший компонент в трубопроводах, особенно в условиях, требующих стойкости к коррозии и высокой температуре.в основном состоит из никеля (67%) и меди (30%), известна своими впечатляющими механическими свойствами и устойчивостью к различным коррозионным средам, включая кислоты и соленую воду.

Эти локти бывают различных размеров и углов, чаще всего на 45 ° и 90 ° изгибы, что позволяет эффективно изменять направление трубопровода без ущерба консистенции потока.Производственный процесс обычно включает в себя методы горячей или холодной обработки, обеспечивая долговечность и надежность.

Отличная свариваемость Monel 400 позволяет создавать бесшовные соединения между трубами, минимизируя риск утечек и уменьшая потребность в дополнительных фитингах.Эта характеристика имеет жизненно важное значение для применения в морской, химической переработки и нефтегазовой промышленности, где обычные материалы потерпят неудачу.

С точки зрения стандартов, локти Monel 400 обычно соответствуют спецификациям, установленным ASTM B165 и B366, обеспечивая единообразие и качество в производстве.Материал также известен своей устойчивостью к коррозионному растрескиванию и способности хорошо работать при повышенных температурах, эффективно функционирующий как в среде редукции, так и в среде окисления.

Спецификация:

Химический состав:

Механические свойства:


Размер:

Номинальный размер		Внешний диаметр на бевеле (мм)	От центра до конца (мм)
			90° локоть		45° локоть
DN	НПС	Передозировка.	А.		В.
			LR	SR	LR
15	1/2	21.3	38	- Что?	16
20	3/4	26.7	38	- Что?	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
Примечания: 1) Помимо них применяются также GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 и т.д. 2) Локоть с NPS выше 48 должна производиться в соответствии с размерами, согласованными покупателем и производителем.
