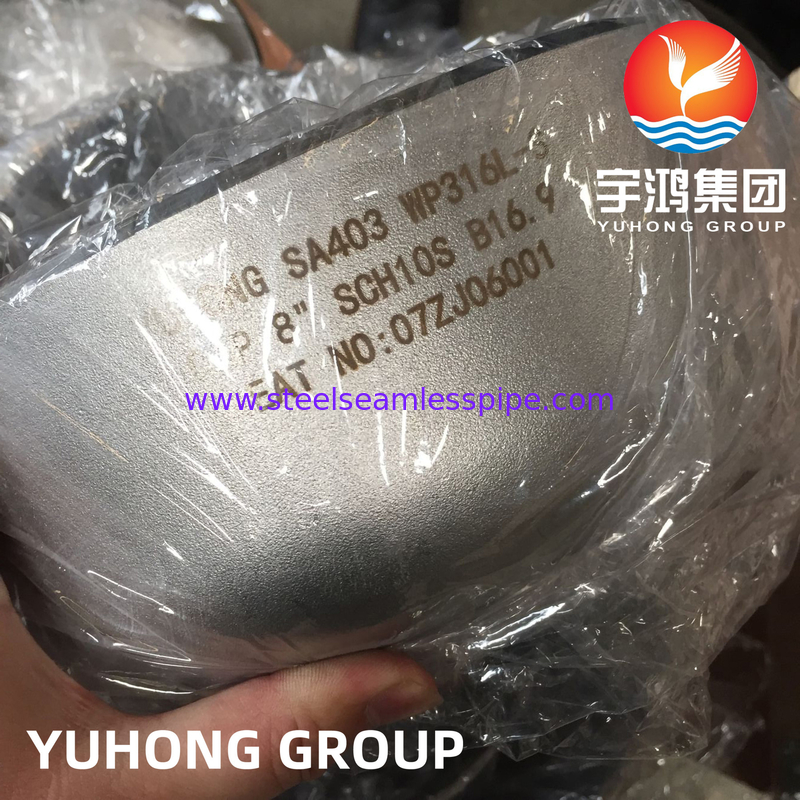

АСТМ A403 WP316L 1.4404 Крышка с крышкой из нержавеющей стали
Обзор:
Крышка конца WP316L является важным компонентом в системах трубопроводов, особенно в таких отраслях промышленности, как нефть и газ, химическая обработка и фармацевтика.отличная коррозионная стойкость, что делает его подходящим для суровой среды, где воздействие коррозионных материалов распространено.
Его низкое содержание углерода повышает устойчивость к межгранулярной коррозии, особенно в сварных областях.обеспечение минимальной турбулентности в потоке жидкости и облегчение легкой очистки.
С точки зрения размеров эти крышки соответствуют различным стандартам, обеспечивая универсальное соответствие для различных размеров труб.позволяет надежно уплотнять концы труб для предотвращения утечек.
Крышка конца WP316L также предпочтительна за свои механические свойства, такие как прочность и долговечность, обеспечивая долгосрочную надежность.его универсальность и производительность делают его жизненно важным для поддержания целостности трубопроводов.
Спецификация:
| Стандартный |
ASTM A403/ASME SA403 |
| Материал |
WP316L;1.4404 |
| Тип |
Капсула задницы |
| Соединение |
Сварка |
| Размер |
1/2"-48" ((DN15-DN1200) или на заказ |
| Толщина |
SCH10S-XXS ((2-60 мм) |
| Поверхность |
Раздувание песка |
| Упаковка |
Коробка из фанеры/палетка |
Химический состав:
| Уровень |
В |
Мн |
П |
S |
Да, да. |
Ни. |
КР |
Мо |
| WP316L |
0.03 максимум |
2.0 максимум |
0.045 максимум |
0.03 максимум |
1.00 максимум |
10.0-14.0 |
16.0-18.0 |
2.0-3.0 |
Механические свойства:
| Уровень |
Сила подачи, минимум,
ksi [MPa] |
Прочность на растяжение, мин.
ksi [MPa] |
Удлинение
%
|
| WP316L |
25 ((170) |
70 ((485) |
28 |
Размер для BW Cap:
|
|
| Номинальный размер |
Внешний диаметр на бевеле
(мм)
|
Длина
(мм)
|
Ограничение толщины стены для длины E
(мм)
|
| DN |
НПС |
Передозировка. |
Е |
Е1 |
|
15
|
1/2 |
21.3 |
25 |
25 |
4.57 |
| 20 |
3/4 |
26.7 |
25 |
25 |
3.81 |
| 25 |
1 |
33.4 |
38 |
38 |
4.57 |
| 32 |
1 1/4 |
42.2 |
38 |
38 |
4.83 |
| 40 |
1 1/2 |
48.3 |
38 |
38 |
5.08 |
| 50 |
2 |
60.3 |
38 |
44 |
5.59 |
| 65 |
2 1/2 |
73.0 |
38 |
51 |
7.11 |
| 80 |
3 |
88.9 |
51 |
64 |
7.62 |
| 90 |
3 1/2 |
101.6 |
64 |
76 |
8.13 |
| 100 |
4 |
114.3 |
64 |
76 |
8.64 |
| 125 |
5 |
141.3 |
76 |
89 |
9.65 |
| 150 |
6 |
168.3 |
89 |
102 |
10.92 |
| 200 |
8 |
219.1 |
102 |
127 |
12.7 |
| 250 |
10 |
273.0 |
127 |
152 |
12.7 |
| 300 |
12 |
323.8 |
152 |
178 |
12.7 |
| 350 |
14 |
355.6 |
165 |
191 |
12.7 |
| 400 |
16 |
406.4 |
178 |
203 |
12.7 |
| 450 |
18 |
457.0 |
203 |
229 |
12.7 |
| 500 |
20 |
508.0 |
229 |
254 |
12.7 |
| 550 |
22 |
559.0 |
254 |
254 |
12.7 |
| 600 |
24 |
610.0 |
267 |
305 |
12.7 |
| 650 |
26 |
660.0 |
267 |
- Что? |
- Что? |
| 700 |
28 |
711.0 |
267 |
- Что? |
- Что? |
| 750 |
30 |
762.0 |
267 |
- Что? |
- Что? |
| 800 |
32 |
813.0 |
267 |
- Что? |
- Что? |
| 850 |
34 |
864.0 |
267 |
- Что? |
- Что? |
| 900 |
36 |
914.0 |
267 |
- Что? |
- Что? |
| 950 |
38 |
965.0 |
305 |
- Что? |
- Что? |
| 1000 |
40 |
1016.0 |
305 |
- Что? |
- Что? |
| 1050 |
42 |
1067.0 |
305 |
- Что? |
- Что? |
| 1100 |
44 |
1118.0 |
343 |
- Что? |
- Что? |
| 1150 |
46 |
1168.0 |
343 |
- Что? |
- Что? |
| 1200 |
48 |
1219.0 |
343 |
- Что? |
- Что? |
ОБЩЕЕ ПРИМЕЧАНИЕ: Форма этих крышек должна быть эллипсоидной и соответствовать требованиям, изложенным в Кодексе ASME о котлах и сосудах под давлением.
Примечания:
(1) Длина E применяется для толщины, не превышающей толщины, указанной в столбце "Ограничительная толщина стенки для длины, E".
(2) Длина E1применяется для толщины, большей, чем указана в графе "Ограничительная толщина стенки для длины", E for NPS 24 and smaller.1производится по соглашению между производителем и покупателем. |
Применение:
1Морская среда: используется в судостроении и на морских платформах из-за устойчивости к коррозии соленой водой.
2Химическая обработка: идеально подходит для трубопроводов, которые обрабатывают агрессивные химические вещества, обеспечивая безопасность и долговечность.
3Промышленность пищевых продуктов и напитков: используется в санитарных приложениях для предотвращения загрязнения и поддержания гигиены.
4Фармацевтическая промышленность: используется в системах, требующих высокой чистоты и устойчивости к химической атаке.
5Нефтяная и газовая промышленность: обычно встречается в трубопроводах и резервуарах для хранения, где стойкость к высокому давлению и температуре является критической.
6Производство энергии: используется в теплообменниках и других компонентах электростанций.
7Обработка воды: применяется в системах, требующих коррозионной устойчивости при обращении с очищенной и неочищенной водой.
