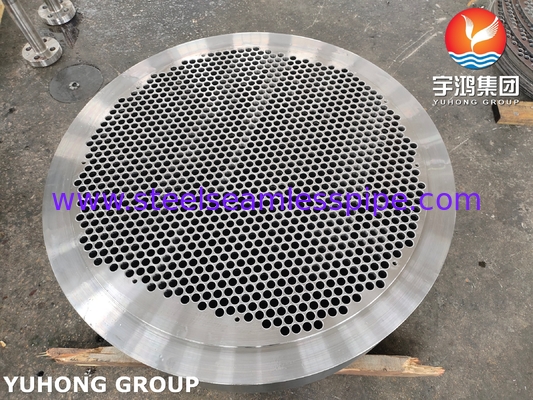

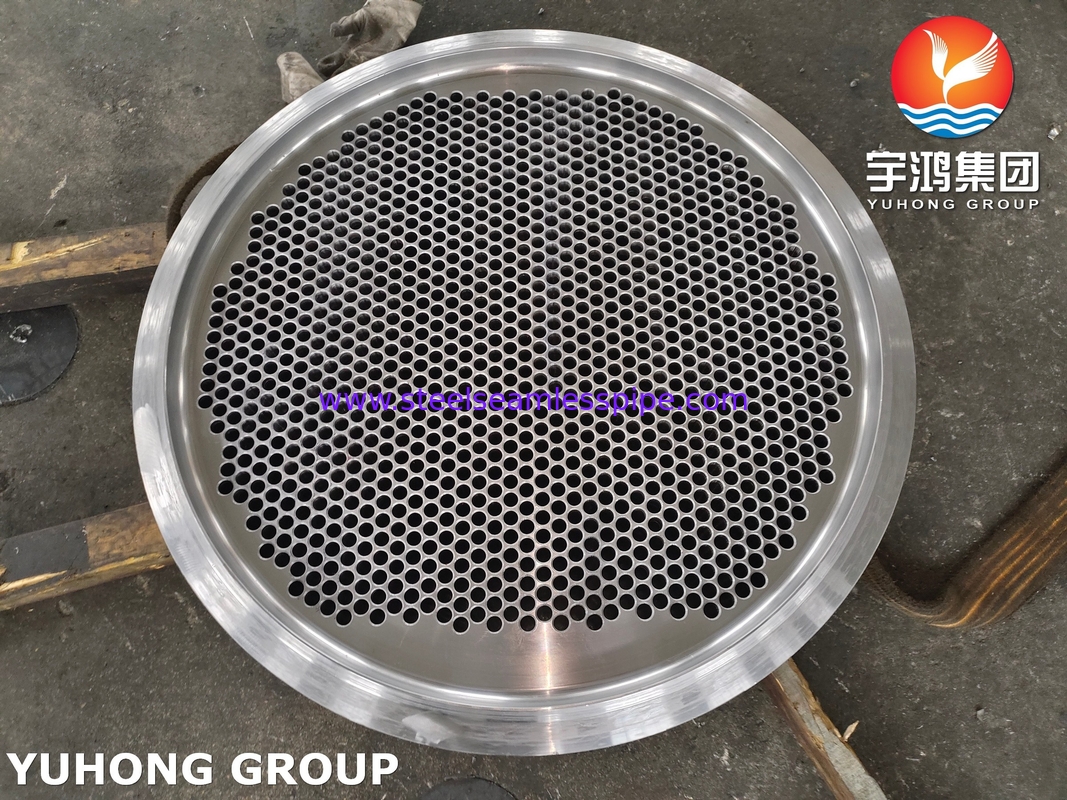

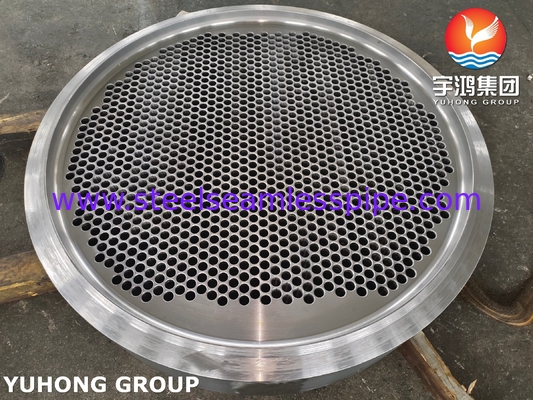

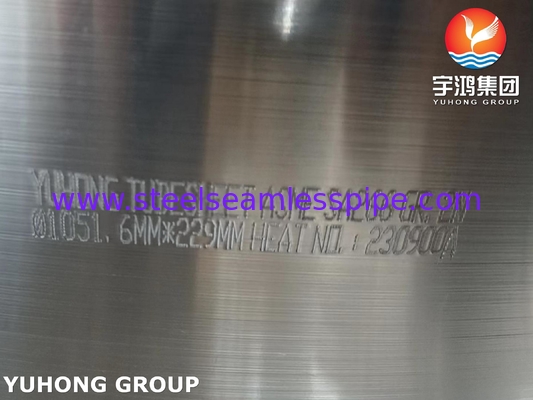

ASME SA266 Gr.2N теплообменник трубки лист

Трубная решетка теплообменника ASME SA266 Gr.2N | Соответствует ASME Sec VIII

Что такое спецификация ASME SA266 Gr.2N?

Спецификация ASME SA-266 Gr.2N охватывает поковки из углеродистой стали, используемые в сосудах под давлением и теплообменниках, в частности, для трубных решеток. Этот материал широко используется в кожухотрубчатых теплообменниках, конденсаторах и котлах благодаря своим хорошим механическим свойствам, свариваемости и экономичности.

Обозначение "2N" указывает на то, что материал поставляется в нормализованном термообработанном состоянии, что повышает его прочность и ударную вязкость по сравнению с ненормализованными марками.

Химический состав (ASME SA-266 Gr.2N)

Механические свойства

Термическая обработка

Нормализация (N) для улучшения структуры зерна и улучшения механических свойств.

Опциональная термическая обработка после сварки (PWHT), если выполняется сварка.

Почему следует использовать SA-266 Gr.2N для трубных решеток теплообменников?

Преимущества

Экономичность – более экономичный, чем трубные решетки из нержавеющей стали или никелевого сплава.

Хорошая свариваемость – совместимость с распространенными методами сварки (SMAW, GTAW, SAW).

Соответствие коду ASME – соответствует Коду ASME для котлов и сосудов под давлением (BPVC), Раздел VIII для сосудов под давлением.

Умеренная коррозионная стойкость – подходит для неагрессивных сред при надлежащем обслуживании.

Ограничения

Не для сильно коррозионно-активных сред – требуется облицовка или покрытия при воздействии кислых/агрессивных сред.

Ограниченное использование при высоких температурах – Максимальная рекомендуемая температура: ~400°C (750°F).

Риск гальванической коррозии – при использовании с трубами из нержавеющей стали или никелевого сплава (например, UNS N08810) может потребоваться изоляция или катодная защита.

Соображения по проектированию и изготовлению трубных решеток

Коды и стандарты проектирования

ASME BPVC Раздел VIII, Раздел 1 или 2 (UG-34 для плоских днищ/трубных решеток).

TEMA (Ассоциация производителей трубчатых теплообменников) для схем отверстий и допусков.

Методы крепления труб к трубной решетке

Механическая обработка и контроль качества

Прецизионное сверление – диаметр отверстия, шаг и выравнивание должны соответствовать стандартам TEMA.

Неразрушающий контроль (NDT) – ультразвуковой контроль (UT), капиллярный контроль (PT) или радиография (RT) для контроля сварных швов.

Обработка поверхности – гладкая механическая обработка снижает риск щелевой коррозии.

Области применения трубных решеток SA-266 Gr.2N

Нефть и газ – теплообменники на нефтеперерабатывающих заводах.

Электростанции – конденсаторы и подогреватели питательной воды.

Химическая обработка – теплообменники средней температуры.

Системы отопления, вентиляции и кондиционирования – промышленные системы охлаждения.

Альтернативные материалы для трубных решеток

Если SA-266 Gr.2N не подходит, рассмотрите:

SA-266 Gr.3 (Углеродистая сталь повышенной прочности).

SA-516 Gr.70 (Сталь для сосудов под давлением).

Нержавеющая сталь (SA-240 Тип 304/316) – лучшая коррозионная стойкость.

Плакированные трубные решетки (SA-263/SA-264) – углеродистая сталь с накладкой из нержавеющей стали/никеля.

Трубная решетка ASME SA-266 Gr.2N является надежным и экономичным выбором для теплообменников среднего давления и температуры. Правильный выбор материала, проектирование и изготовление обеспечивают долгосрочную производительность.
