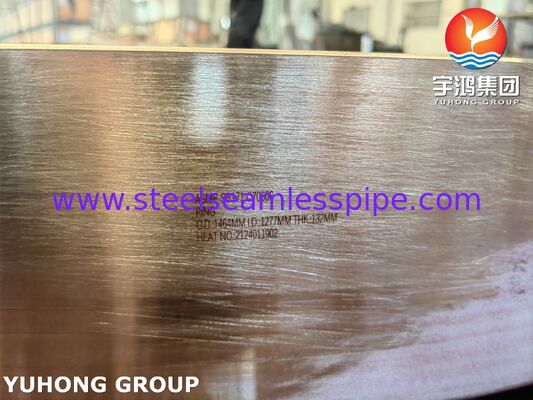

Кольцо из медно-никелевого сплава ASME SB171 C70600 для трубной решетки и соединения корпуса крупногабаритного теплообменника с наружным диаметром 1464 мм x внутренним диаметром 1277 мм x толщиной 132 мм

Yuhong Group Co., Ltd. поставляет полный спектр теплового оборудования и прецизионных деталей, включаякожухотрубные теплообменники (конструкции теплообменников TEMA), сосуды под давлением, воздушные охладители, оребренные трубы, печные трубы, трубы теплообменников (бесшовные трубы из нержавеющей стали, трубы из никелевых сплавов, трубы из медных сплавов), трубные решетки теплообменников и трубные пучки теплообменников. Мы также производим кольца и поковки нестандартных тяжелых условий эксплуатации, такие каккольцо ASME SB171 C70600описанное здесь.

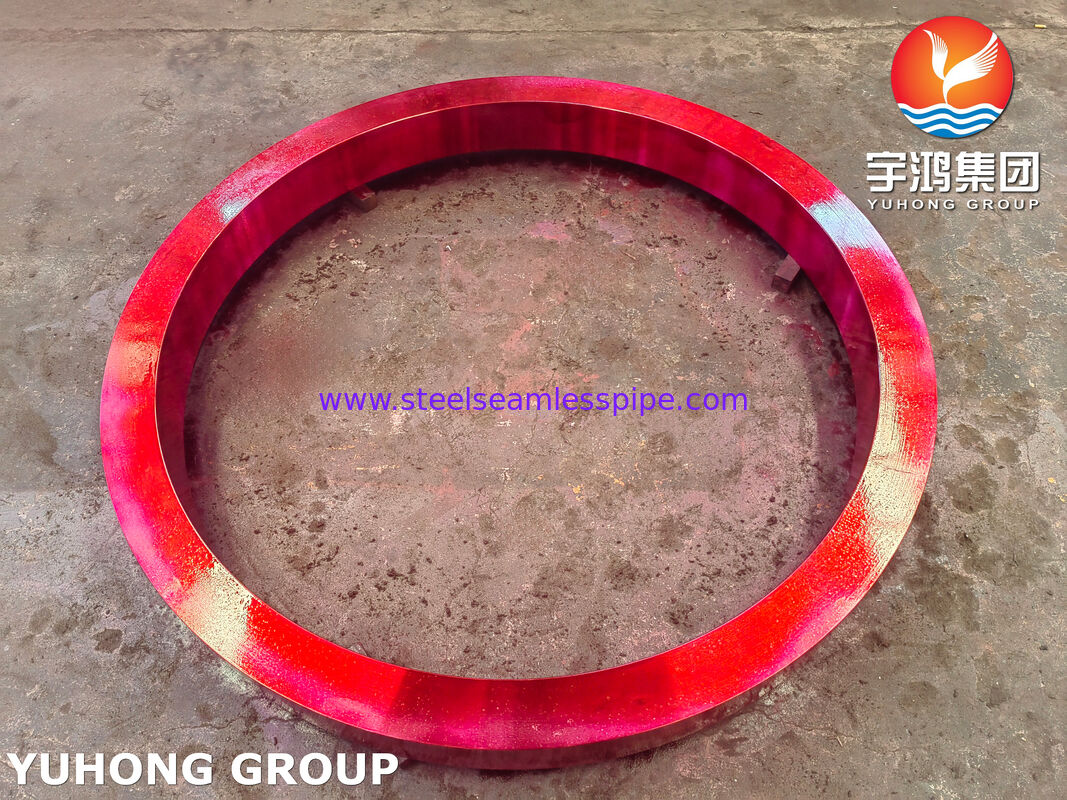

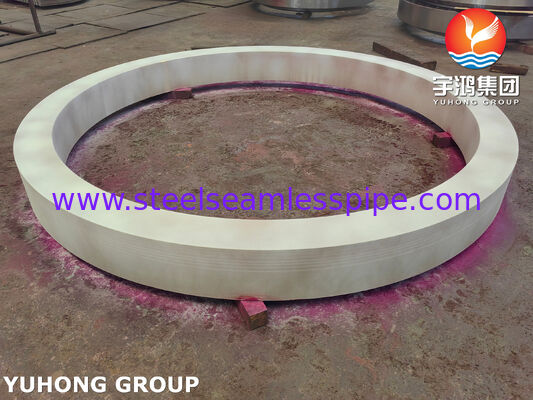

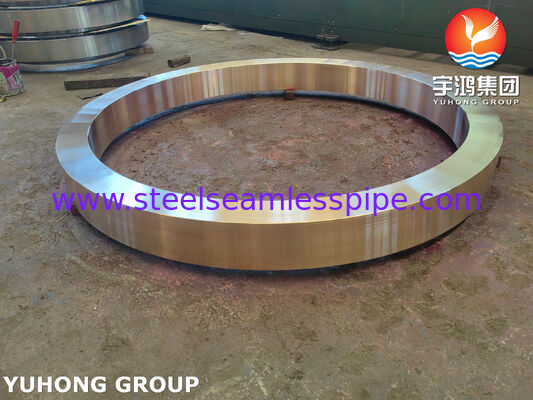

Этокольцо ASME SB171 C70600являетсятяжелой кольцевой поковкойразмерамиНАРУЖНЫЙ ДИАМЕТР 1464 мм x ВНУТРЕННИЙ ДИАМЕТР 1277 мм x толщина 132 мм. Оно спроектировано для использования в качествеинтегральной кольцевой трубной решетки,переходного кольца кожух-трубная решетка, илиусиливающего кольцав крупногабаритных теплообменниках с водяным охлаждением, конденсаторах электростанций и охладителях морских платформ.

Изготовленное изсплава 90/10 медь-никель (C70600), это кольцо обладает исключительной стойкостью к коррозии морской водой, эрозии и биообрастанию, обеспечивая при этом механическую прочность, необходимую для применений под высоким давлением и большого диаметра.

• НАРУЖНЫЙ ДИАМЕТР 1464 мм / ВНУТРЕННИЙ ДИАМЕТР 1277 мм- Подходит для кожухов большого диаметра (например, номинальный диаметр 50-60 дюймов)
• Толщина 132 мм- Обеспечивает структурную жесткость для поддержки трубной решетки или в качестве самостоятельного кольца при высоких нагрузках на болты
• Материал C70600- Доказанная производительность в морской воде и солоноватой воде

• Кованая или прокатная конструкция:- Для кольца такой толщины (132 мм) мы обычно начинаем скованой или прокатной плитыилиполой поковкидля обеспечения однородной зернистой структуры и отсутствия пористости.
• Прецизионная механическая обработка:- Внутренний диаметр, наружный диаметр и толщина обрабатываются с жесткими допусками. Торцевые и расточные поверхности могут быть снабжены канавками для развальцовки труб (если используется в качестве трубной решетки).
• Проверка материала:- 100% ПМИ (положительная идентификация материала) и механические испытания в соответствии с требованиями ASME SB171. Предоставляется полный сертификат заводских испытаний (MTC).
• Защита от коррозии:- Сплав C70600 естественным образом устойчив к коррозии морской водой; дополнительное покрытие не требуется.

Учитывая большой наружный диаметр и значительную толщину, это кольцо идеально подходит для:

• Интегральное кольцо трубной решетки:- В качестве цельной трубной решетки для крупного охладителя морской воды, что исключает сварные швы и снижает риск гальванической коррозии.
• Переходное кольцо кожух-трубная решетка:- При соединении кожуха из углеродистой стали с трубной решеткой из медно-никелевого сплава это кольцо может быть облицовано или приварено для компенсации разницы в термическом расширении и предотвращения биметаллической коррозии.
• Усиливающее кольцо для тонкой трубной решетки:- Если тонкая трубная решетка требует дополнительной жесткости в зоне посадки прокладки, это тяжелое кольцо служит опорной поддержкой.
• Применения под высоким давлением:- Толщина 132 мм обеспечивает достаточную прочность для фланцевых соединений под болты в теплообменниках высокого давления (например, подогревателях питательной воды).

В крупногабаритных кожухотрубных теплообменниках (диаметр кожуха > 1000 мм) трубные решетки и соединительные кольца сталкиваются с уникальными проблемами:

• Ковка против прокатки листа:- Для толщин более 100 ммкованые кольцаобеспечивают превосходные механические свойства и ультразвуковую инспекцию по сравнению со сварными прокатанными листами.
• Несоответствие термического расширения:- Когда медно-никелевое кольцо (C70600) соединяется с кожухом из углеродистой стали, разница в коэффициентах термического расширения должна быть учтена с помощьюпереходного соединенияилигибкой конструкции.
• Сверление отверстий для труб в кольцах трубных решеток:- Если кольцо служит трубной решеткой, схема сверления и профиль канавки должны быть точно обработаны в соответствии со стандартами TEMA.
• Запас коррозии:- Даже при превосходной коррозионной стойкости C70600минимальный запас коррозии 1,5-3 ммрекомендуется для длительной эксплуатации в морской воде (20+ лет).

• Мы изготавливаем тяжелые кольцастрого по вашему чертежу- внутренний диаметр, наружный диаметр, толщина, фаски, отверстия для болтов и детали канавок.
• Доступно сполным контролем неразрушающими методами: УЗК (ультразвуковой контроль) на предмет внутренних дефектов, ПВК (контроль проникающими веществами) на предмет поверхностных трещин.
• Может поставляться как часть полноготрубного пучка теплообменникаилиузла трубной решетки.
• Короткие сроки поставки кованых колец от наших утвержденных партнеров по ковке.
