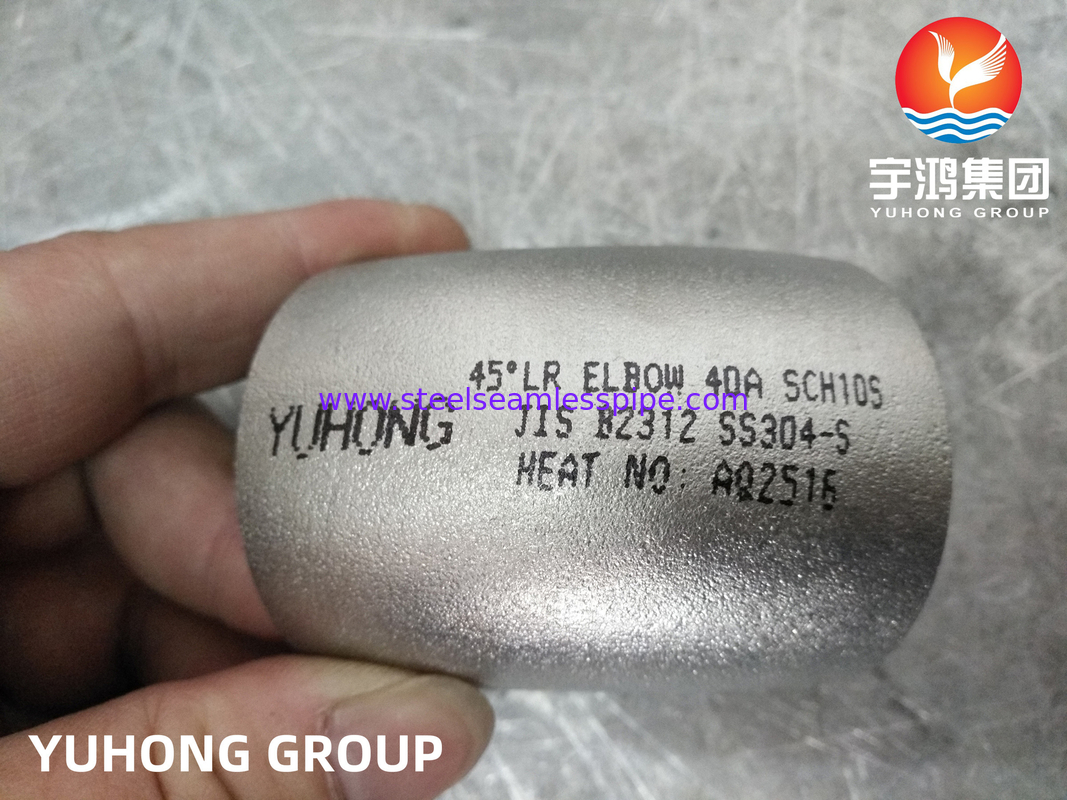

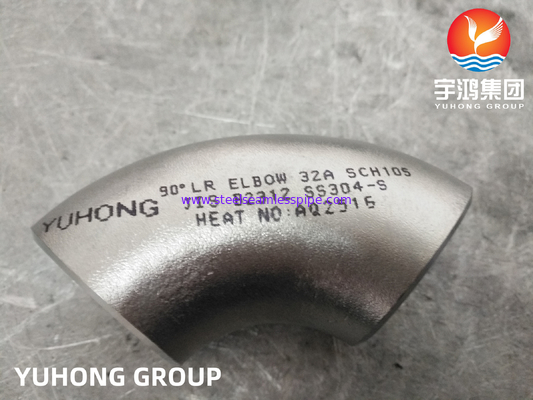

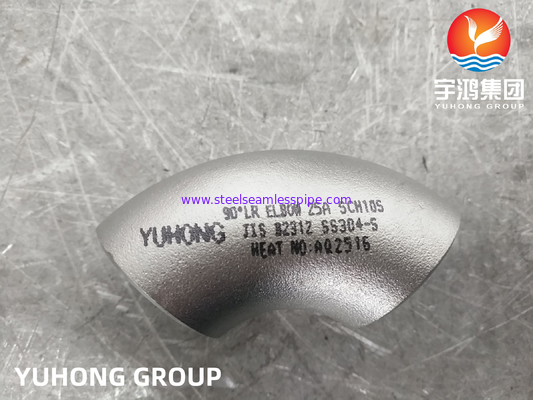

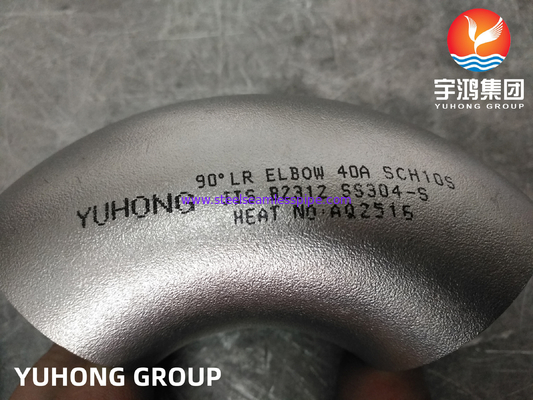

JIS B2312 SUS 304 локоть Японский стандарт нержавеющей стали

Обзор:

JIS B2312 - это японский промышленный стандарт для стальных трубных фитингов, включая локти, тезы, сцепления и многое другое.

Нержавеющая сталь SUS304 широко используется в различных отраслях промышленности из-за ее отличной стойкости к коррозии и окислению, а также долговечности.JIS B2312 SUS304 локоть предназначена для изменения направления потока жидкости в трубопроводной системе, обеспечивая бесперебойную работу системы.

Клочок JIS B2312 SUS304 изготовлен в соответствии со стандартами, установленными JIS, которые гарантируют, что фитинг имеет соответствующие габариты, давление и свойства материала.Эти фитинги имеют разные размеры для размещения различных диаметров труб и могут использоваться как для высоких, так и для низкотемпературных приложений.

Спецификация:

Химический состав:

Механические свойства:


Размер:

Номинальный размер		Внешний диаметр на бевеле (мм)	От центра до конца (мм)
			90° локоть		45° локоть
DN	НПС	Передозировка.	А.		В.
			LR	SR	LR
15	1/2	21.7	38.1	- Что?	15.8
20	3/4	27.2	38.1	- Что?	15.8
25	1	34.0	38.1	25.4	15.8
32	1 1/4	42.7	47.6	31.8	19.7
40	1 1/2	48.6	57.2	38.1	23.7
50	2	60.5	76.2	50.8	31.6
65	2 1/2	76.3	95.3	63.5	39.5
80	3	89.1	114.3	76.2	47.3
90	3 1/2	101.6	133.4	88.9	55.3
100	4	114.3	152.4	101.6	63.1
125	5	139.8	190.5	127.0	78.9
150	6	165.2	228.6	152.4	94.7
200	8	216.3	304.8	203.2	126.3
250	10	267.4	381.0	254.0	157.8
300	12	318.5	457.2	304.8	189.4
350	14	355.6	533.4	355.6	220.9
400	16	406.4	609.6	406.4	252.5
450	18	457.0	685.8	457.2	284.1
500	20	508.0	762.0	508.0	315.6
550	22	558.8	838.2	558.8	347.2
600	24	609.6	914.4	609.6	378.7
650	26	660.4	990.6	660.4	410.3
Примечания: 1) Помимо них применяются также GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 и т.д. 2) Локоть с NPS выше 26 должна производиться в соответствии с размерами, согласованными покупателем и производителем.
