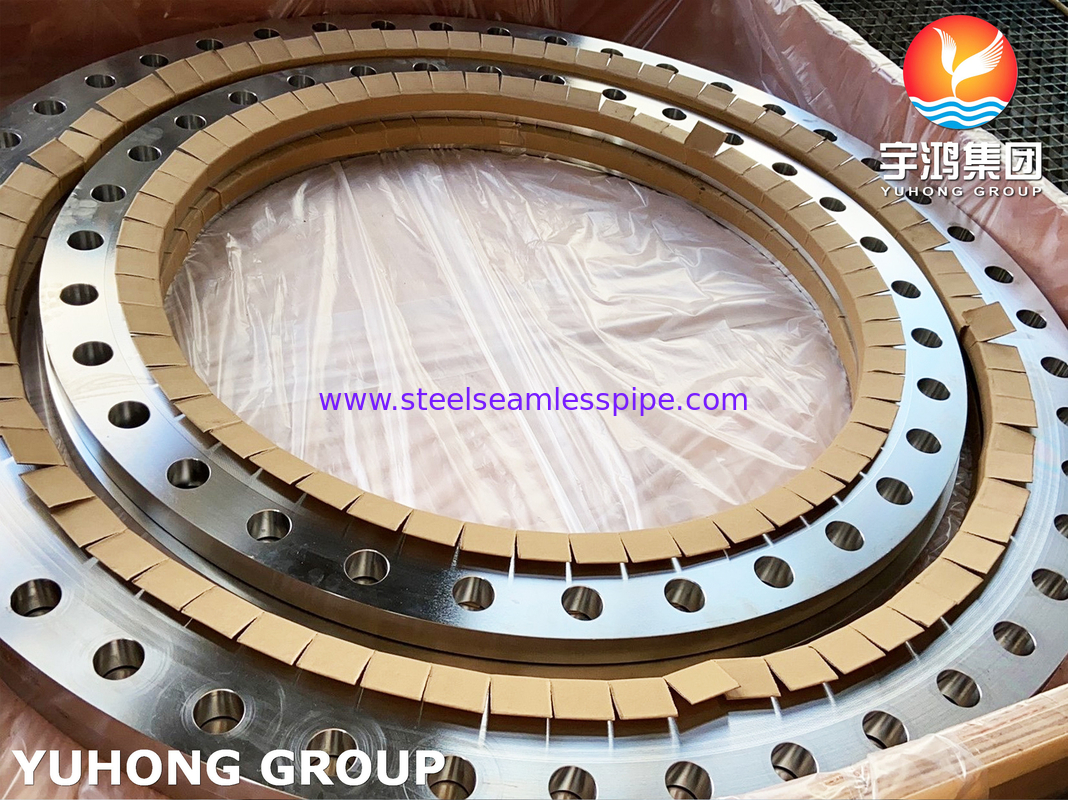

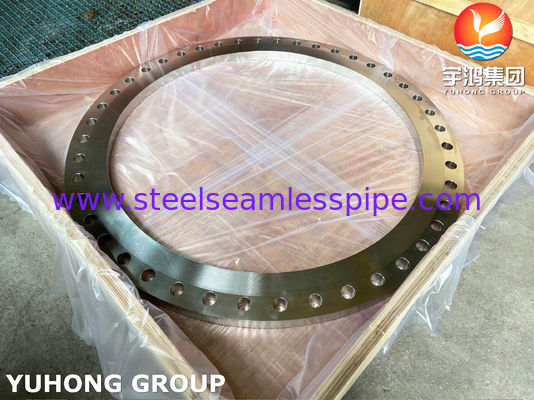

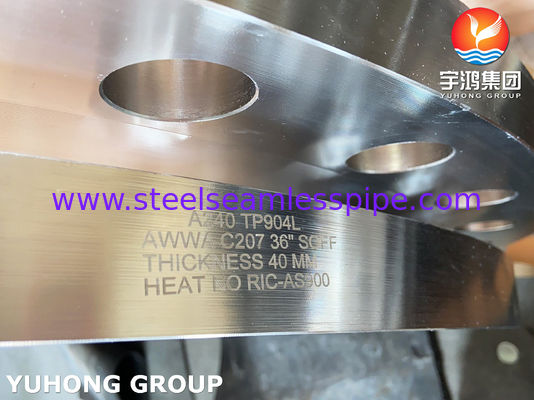

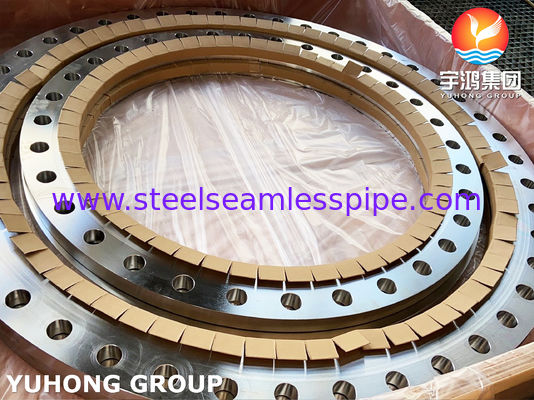

ASTM A240 SS904L Пластина Сварной фланец с плоской поверхностью AWWA C207 и нестандартными размерами

Фланец с впалой муфтой из листовой стали ASTM A240 SS904L с плоским фланцем изготовлен из листовой стали 904L, с обозначениями материала UNS N08904 / EN 1.4539.

В отличие от кованых фланцев, этот продукт производится путем изготовления из листового металла, обычно включающего резку листа, формовку или изготовление, сварку при необходимости и точную механическую обработку. Этот производственный маршрут обеспечивает гибкость для фланцев большого диаметра, индивидуальных размеров и конфигураций болтов, специфичных для проекта.

Фланец имеет конструкцию с впалой муфтой и плоским фланцем (FF) и подходит для болтовых соединений в химических, технологических и других коррозионностойких трубопроводных системах.

Фланцы AWWA C207 предназначены для присоединения к стальным трубам, фитингам, клапанам или другим приспособлениям в системах водоснабжения. Стандарт предусматривает два общих типа фланцев: кольцевые фланцы с впалой муфтой (также известные как кольцевые фланцы или листовые фланцы) и глухие фланцы. Оба являются стальными фланцами без втулки. Стандарт также содержит дополнительную информацию о размерах стальных фланцев со втулкой в Приложении B.

Фланцы AWWA C207 классифицируются на четыре класса в соответствии с пределами рабочего давления: Класс B (86 фунтов на кв. дюйм), Класс D (175-150 фунтов на кв. дюйм), Класс E (275 фунтов на кв. дюйм) и Класс F (300 фунтов на кв. дюйм). Эти пределы давления соответствуют условиям и температурам, обычным для систем водоснабжения.

Фланец с впалой муфтой устанавливается на соединяемую трубу перед сваркой. Внутренний диаметр изготавливается в соответствии с наружным диаметром трубы и указанной конфигурацией стенки.

Типичные параметры размеров включают:

• Номинальный размер
• Наружный диаметр фланца
• Диаметр отверстия
• Толщина фланца
• Диаметр окружности болтов
• Диаметр отверстия для болта
• Количество отверстий для болтов
• Длина втулки
• Плоскостность поверхности
• Обработка поверхности

Размеры могут быть изготовлены в соответствии с чертежами проекта или применимыми требованиями к размерам фланцев.

• Конструкция плоского фланца (FF)обеспечивает плоскую опорную поверхность для прокладки по всей поверхности фланца
• Конфигурация FF должна выбираться вместе с совместимыми ответными фланцами, прокладками и болтовыми системами для обеспечения правильной сборки соединения

• Трубопроводы химических производств
• Системы перекачки кислот
• Системы хранения химикатов
• Производство фосфорной кислоты
• Оборудование для производства серной кислоты
• Производство удобрений
• Оборудование для производства целлюлозы и бумаги
• Системы опреснения
• Морские технологические трубопроводы
• Оборудование для коррозионных процессов
• Промышленная водоочистка

• Резервуары для хранения химикатов
• Технологические сосуды
• Линии перекачки кислот
• Крупногабаритные технологические трубопроводы
• Установки для химической переработки
• Теплообменники
• Насосы
• Клапаны
• Смесительное оборудование
• Системы хранения и транспортировки

SS904L не следует рассматривать как универсальную замену 316L. Выбор должен основываться на фактической химии процесса, температуре и механизме коррозии.
