ASTM A213 TP317L Нержавеющая сталь U Bend Tube Heat Exchanger Tube 100% ET

Бесшовная труба из нержавеющей стали ASTM A312 TP317/317L для котлов и теплообменников

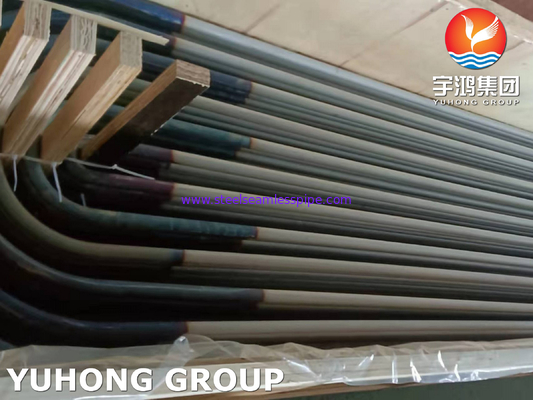

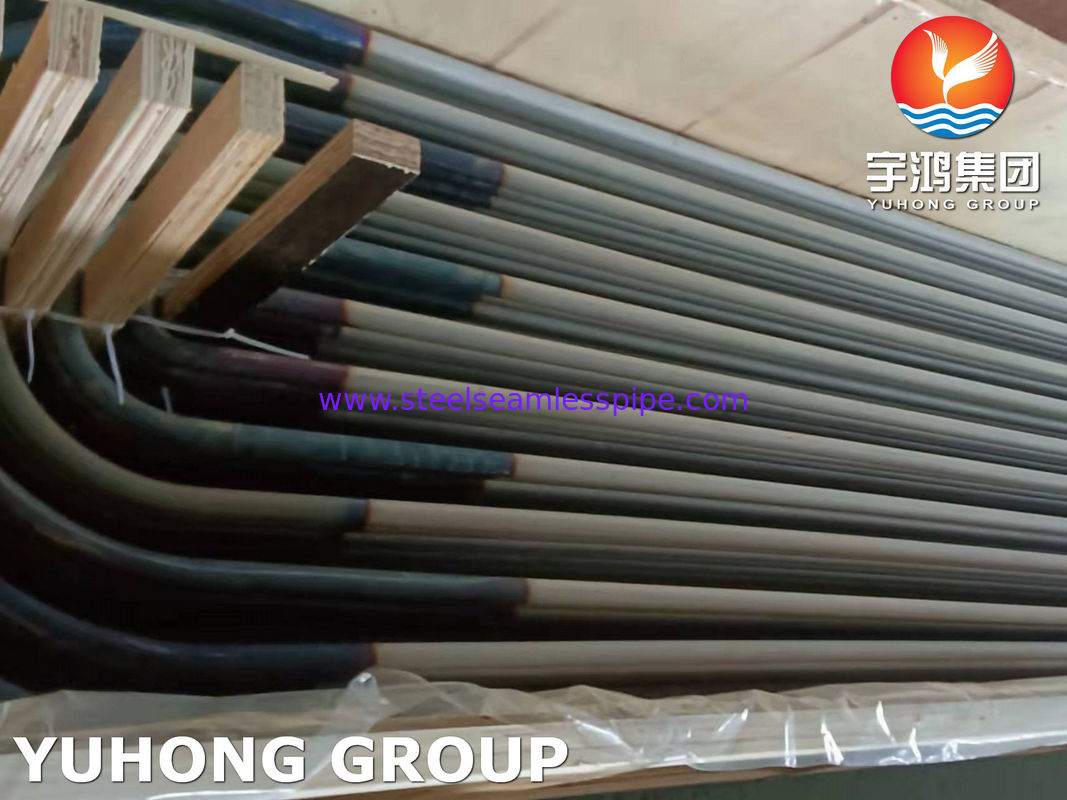

Нержавеющая стальU-образная труба из нержавеющей стали 317L представляет собой специальный тип трубы, изготовленной в частности для теплообменников. Трубы изготавливаются в U-образной форме и используются в повторяющихся рядах в теплообменниках. Материал содержит никель, хром, углерод, марганец, фосфор, кремний, серу и молибден в своем составе. Он обладает превосходной коррозионной стойкостью по сравнению с другими нержавеющими сталями, сплав 317L немагнитен в отожженном состоянии. Он не может быть закален термической обработкой.

Нержавеющая сталь TP317L представляет собой низкоуглеродистую версию нержавеющей стали TP317. Она обладает такой же высокой прочностью и коррозионной стойкостью, как сталь 317, но может производить более прочные сварные швы из-за низкого содержания углерода.

Химический состав труб из нержавеющей стали ASTM A213 TP317L



Физические свойства (комнатная температура) труб из нержавеющей стали ASTM A213 TP317L

При закупке U-образных труб A213 TP317L эксперт указал бы больше, чем просто материал:

1. Условие окончательной термической обработки: "Должно быть подвергнуто отжигу после гибки."

2. Обезжиривание/травление: "Должно быть подвергнуто травлению после окончательной термической обработки до чистой, пассивированной поверхности."

3. Допуски на изгиб: Явно укажите допустимую овальность и утонение стенки (например, "в соответствии со стандартами TEMA R/C").

4. Требования к неразрушающему контролю: Укажите любые испытания, необходимые для изогнутой секции (например, "Вихретоковый контроль всей U-образной трубы").

Критичность процесса производства U-образных труб

• 1. Утонение и овальность при изгибе: Во время изгиба наружная стенка изгиба утоняется, а поперечное сечение трубы может стать слегка овальным. Для высоконадежного применения изгиб тщательно контролируется, чтобы оставаться в пределах строгих допусков по овальности и утонению стенок, указанных в стандартах, таких как ASME TEMA (Ассоциация производителей трубчатых теплообменников). Чрезмерное утонение является прямым снижением способности удерживать давление.

  2. Остаточные напряжения: Процесс холодной обработки при изгибе вызывает значительные остаточные напряжения в изгибе. Для стандартных применений это может быть приемлемо. Однако в коррозионных средах (особенно с хлоридами) эти напряжения могут резко ускорить коррозионное растрескивание под напряжением (SCC).

  3. Абсолютная необходимость отжига и травления: Из-за пункта №2 U-образные трубы A213 TP317L должны быть подвергнуты отжигу после изгиба. Эта термическая обработка (нагрев до температуры около 1900-2050°F / 1040-1120°C и быстрое охлаждение) растворяет карбиды и, что самое главное, снимает вредные остаточные напряжения от изгиба. После отжига трубы подвергаются травлению для удаления окалины (слоя оксида), образовавшейся во время нагрева, и для восстановления пассивной коррозионно-стойкой пленки на поверхности. U-образная труба, которая не была должным образом отожжена, является бомбой замедленного действия в хлоридной среде.

Применение
1. Системы скрубберов для десульфуризации дымовых газов
2. Оборудование для химической и нефтехимической переработки
3. Целлюлозно-бумажные заводы
4. Оборудование для пищевой промышленности
5. Текстильное оборудование
6. Труба для котла
7. Труба для теплообменника
