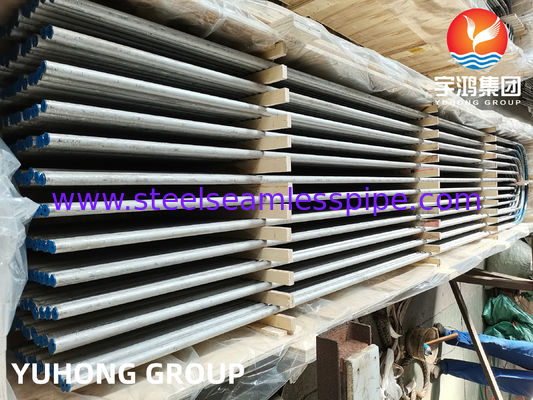

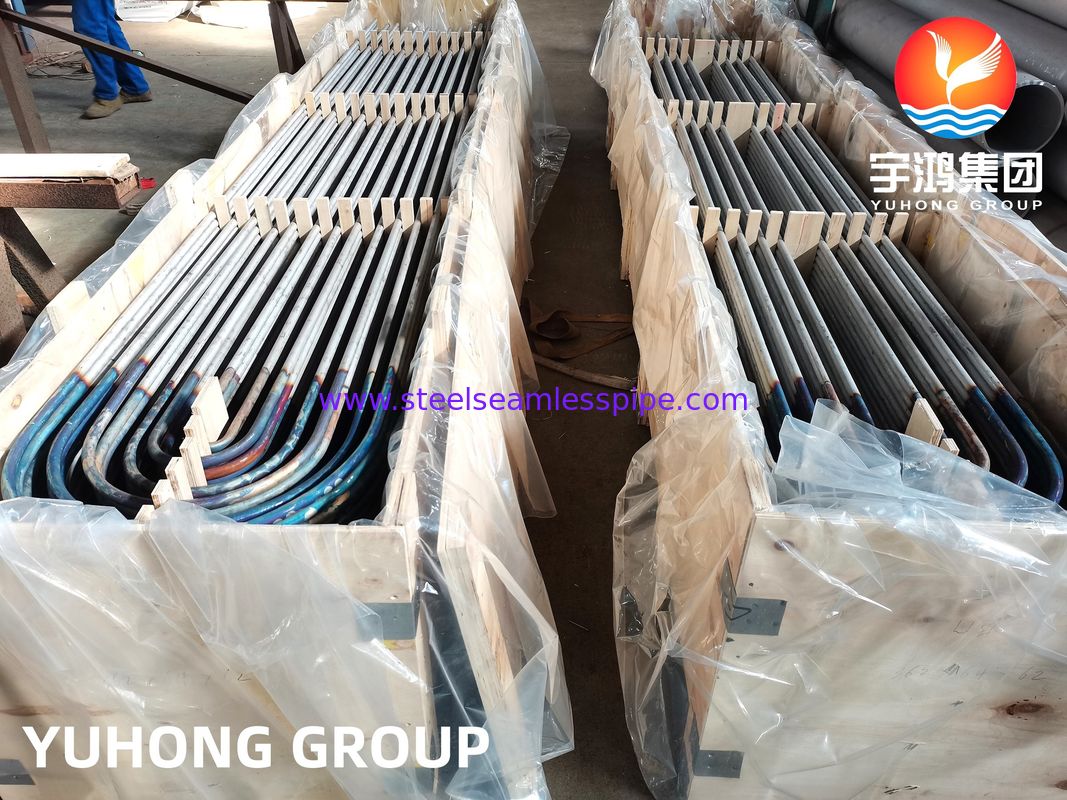

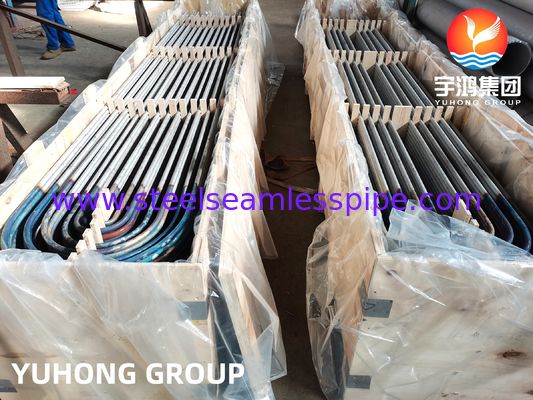

ТРУБА БЕЗШОВНАЯ SA213 TP316L ДЛЯ ТЕПЛООБМЕННИКА С ИЗОГНУТЫМ КОЛЕНОМ U, ОБРАБОТАННАЯ ОТПУСКОМ, 100% HT ET

Обзор

Труба из нержавеющей стали с изгибом в форме буквы "U" — это тип трубы, имеющей U-образный изгиб в своей конструкции. Вот некоторые ключевые моменты о трубах из нержавеющей стали с изгибом в форме буквы "U":

1. U-образный изгиб: Труба из нержавеющей стали с изгибом в форме буквы "U" характеризуется U-образным изгибом, который позволяет изменять направление или перенаправлять поток жидкости. Изгиб обычно имеет кривизну 180 градусов, напоминая форму буквы "U".

2. Материал из нержавеющей стали: Трубы с изгибом в форме буквы "U" изготавливаются из нержавеющей стали, которая обеспечивает превосходную коррозионную стойкость и долговечность. Нержавеющая сталь устойчива к различным агрессивным средам, что делает ее пригодной для широкого спектра применений.

3. Применение в теплообменниках: Трубы из нержавеющей стали с изгибом в форме буквы "U" часто используются в теплообменниках, где они облегчают передачу тепла между двумя жидкостями. Конструкция с U-образным изгибом позволяет компактно монтировать и эффективно передавать тепло в ограниченном пространстве.

4. Настраиваемые размеры: Трубы с изгибом в форме буквы "U" могут быть изготовлены по индивидуальным требованиям заказчика в отношении диаметра трубы, толщины стенки и радиуса изгиба. Эти размеры выбираются исходя из желаемого потока жидкости, мощности теплопередачи и конструкции системы.

5. Сварка и изготовление: Трубы из нержавеющей стали с изгибом в форме буквы "U" обычно изготавливаются путем комбинирования процессов гибки, сварки и изготовления. U-образный изгиб формируется путем гибки трубы до желаемой формы, после чего два прямых конца свариваются вместе для создания U-образной конфигурации.

6. Промышленное применение: Трубы из нержавеющей стали с изгибом в форме буквы "U" находят применение в таких отраслях, как нефтехимия, нефтегазовая промышленность, энергетика, химическая переработка, ОВК и холодильное оборудование. Они используются в теплообменниках, конденсаторах, котлах и других системах, где необходима эффективная теплопередача.

7. Варианты материалов: Трубы из нержавеющей стали с изгибом в форме буквы "U" доступны в различных марках нержавеющей стали, таких как 304, 316 или 316L. Выбор марки нержавеющей стали зависит от таких факторов, как рабочая температура, совместимость с жидкостями и требования к коррозионной стойкости.

8. Качество и стандарты: Трубы из нержавеющей стали с изгибом в форме буквы "U" должны соответствовать отраслевым стандартам и проходить строгие меры контроля качества для обеспечения их производительности и надежности. Соответствие стандартам, таким как ASTM, ASME или конкретным отраслевым нормам, гарантирует соответствие труб необходимым требованиям.

Трубы из нержавеющей стали с изгибом в форме буквы "U" широко используются в теплообменниках и других системах, требующих эффективной теплопередачи в компактном пространстве. Их U-образный изгиб позволяет перенаправлять поток жидкости или изменять направление. Варианты индивидуальной настройки, выбор материалов и соблюдение стандартов качества являются важными соображениями для обеспечения оптимальной производительности в конкретных приложениях.


Особенности:

• Гибка в форме "U" выполняется методом холодной обработки.
• Гибка в форме "U" выполняется до требуемого радиуса согласно чертежам заказчика.
• Изогнутая часть и шестидюймовые концы подвергаются снятию напряжений путем резистивного нагрева.
• Через трубу пропускается инертный газ (аргон) с требуемой скоростью потока для предотвращения окисления внутренней поверхности.
• Радиус проверяется на наружный диаметр и утонение стенки в соответствии с рекомендованными спецификациями.

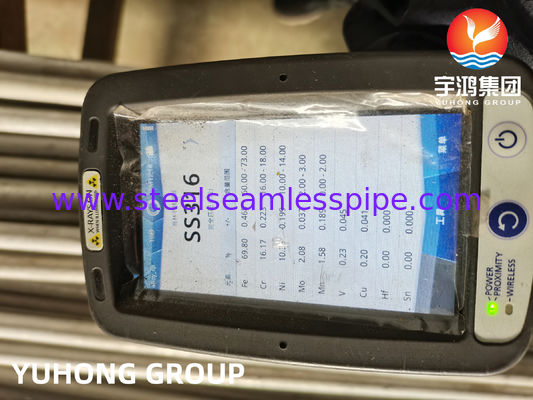

• Физические свойства и микроструктура проверяются в трех различных положениях.
• Визуальный осмотр на наличие волнистости и трещин проводится методом капиллярной дефектоскопии.
• Каждая труба затем подвергается гидроиспытаниям под рекомендованным давлением для проверки на герметичность.
• Проводится тест с хлопковым шариком для проверки чистоты внутренней поверхности трубы.

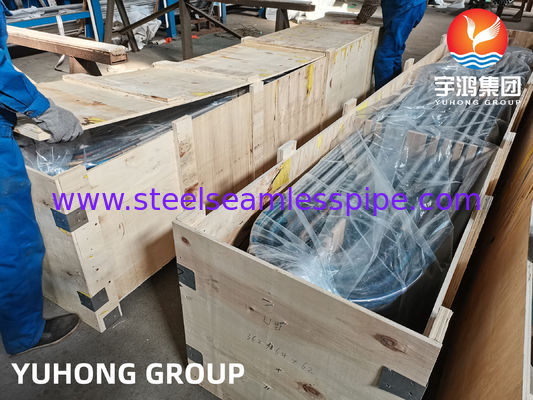

• Затем трубы подвергаются травлению, сушке, маркировке и упаковке.
• Все процедуры строго соблюдаются в соответствии с TEMA "C" и ASTM A-688.



Химический состав




Механические свойства


Применение:

• Химическая промышленность удобрений
• Химическая и нефтехимическая промышленность
• Энергетика и экологические технологии
• Применение в области СПГ, нефти и природного газа
• Машиностроение и проектирование установок
• Строительство и здания, автомобильная промышленность
• Гражданская атомная энергетика
• Трубки для контрольно-измерительных приборов
• Целлюлозно-бумажная промышленность
• Химические волокна
• Пищевая промышленность, санитарные трубы, газификация угля
• Охрана окружающей среды
• Аэрокосмическая промышленность
