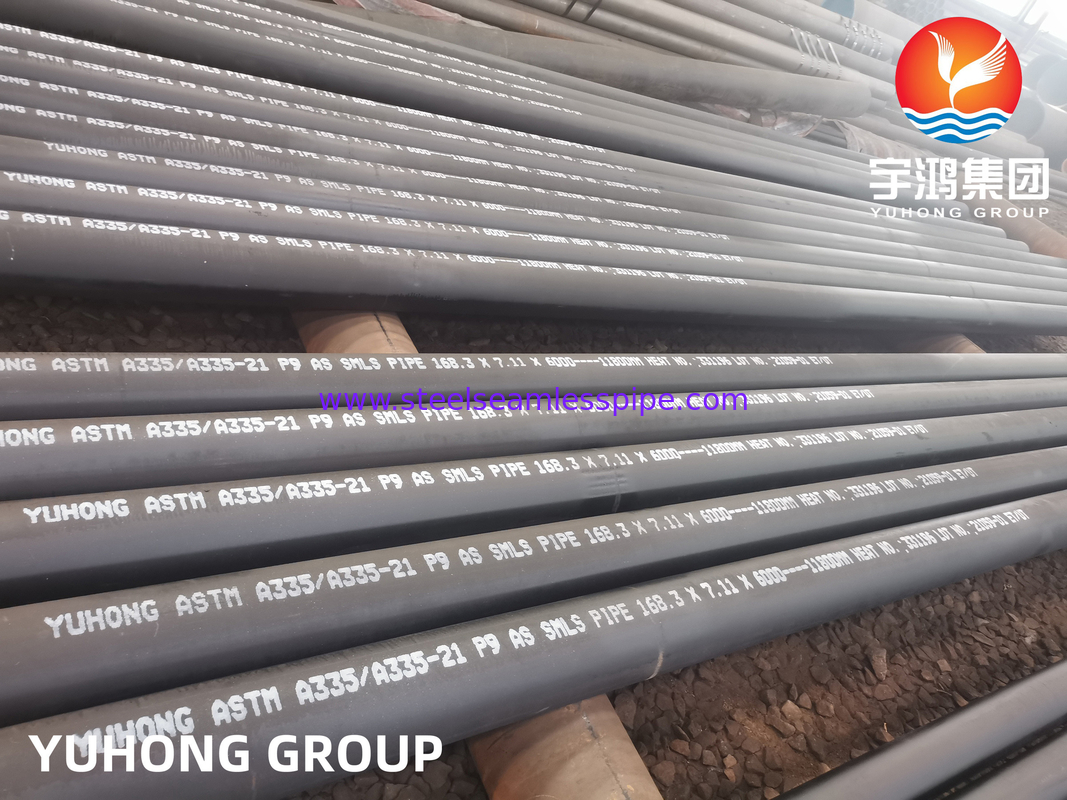

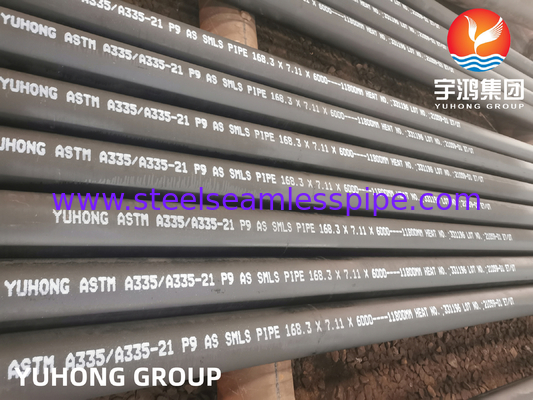

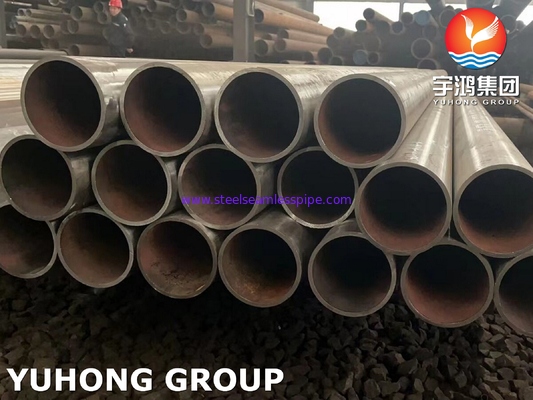

Бесшовная легированная стальная труба ASTM A335 / ASME SA335 P9 для высоких температур
Группа Yuhong имеет более чем 35-летний опыт работы с проектными пакетами, на данный момент завершено более 2000 проектов и экспортировано в более чем 85 стран, бренд Yuhong уже завоевал хорошую репутацию в мире, 85% заказов от клиентов - повторные заказы.
Преимущественные продукты Yuhong Group - кожухотрубчатый теплообменник, материал: нержавеющая сталь, дуплексная сталь, супердуплексная сталь, никелевый сплав, легированная сталь, медь и медный сплав, титан, углеродистая сталь, наплавка и взрывная наплавка.
Мы можем поддерживать проектирование: тепловой расчет (HTRI), механический расчет (PV Elite), чертежи GA и детальные чертежи, все документы контроля процедур (JIC, PQR, WPS, WPQ, NDT, ......), Все наши теплообменники соответствуют стандарту TEMA и могут применять штамп ASME U, мы также можем изготавливать теплообменники в соответствии с проектом клиента.
Несколько преимуществ бесшовной легированной трубы A335 P9
1. Прочность при высоких температурах: легированная сталь марки P9, используемая в стальной трубе, специально разработана для работы при высоких температурах. Она обладает превосходной термической стабильностью, что позволяет ей сохранять свои механические свойства даже при повышенных температурах. Это делает ее подходящей для применений, где требуется прочность при высоких температурах.
2. Коррозионная стойкость: содержание хрома в стали марки P9 обеспечивает превосходную стойкость к окислению и коррозии. Она выдерживает агрессивные среды и противостоит образованию ржавчины и окалины. Это делает бесшовную трубу P9 подходящей для применений в таких отраслях, как нефтепереработка и химическая переработка, где часто происходит воздействие коррозионно-активных веществ.
3. Однородность и надежность: бесшовный процесс производства обеспечивает однородность структуры стальной трубы, исключая риск слабых мест или дефектов сварки. Это повышает надежность трубы и снижает вероятность утечек или поломок при работе в условиях высокого давления и высоких температур.
4. Универсальность: бесшовная легированная стальная труба P9 может использоваться в широком спектре отраслей и применений, включая выработку электроэнергии, нефтехимию, нефтеперерабатывающие заводы и многое другое. Ее способность выдерживать высокие температуры и давления делает ее подходящей для различных критических применений.
5. Простота установки и обслуживания: бесшовная природа стальной трубы P9 обеспечивает простоту установки и обслуживания. Ее можно легко резать, нарезать резьбу и сваривать, что делает ее удобной в работе при установке или ремонте.
6. Экономичность: бесшовная стальная труба P9 предлагает экономичное решение для применений при высоких температурах. Ее долговечность, надежность и увеличенный срок службы могут помочь минимизировать затраты на техническое обслуживание и замену с течением времени.
Химические требования к бесшовной трубе из хромомолибденового сплава A/SA335
| Марка |
P-5 |
P-9 |
P-11 |
P-22 |
P-91 |
P-91 также должна включать следующее: |
| Элемент |
Обозначение UNS |
K41545 |
S50400 |
K11597 |
K21590 |
K91560 |
| Углерод |
0,15 макс. |
0,15 макс. |
0,05 - 0,15 |
0,05 - 0,15 |
0,08 - 0,12 |
V при 0,18 - 0,25 |
| Марганец |
0,30 - 0,60 |
0,30 - 0,60 |
0,30 - 0,60 |
0,30 - 0,60 |
0,30 - 0,60 |
N при 0,030 - 0,070 |
| Фосфор, макс. |
0,025 |
0,025 |
0,025 |
0,025 |
0,020 |
Ni при 0,40 макс. |
| Сера, макс. |
0,025 |
0,025 |
0,025 |
0,025 |
0,010 |
Al при 0,02 макс. |
| Кремний |
0,50 макс. |
0,25 - 1,00 |
0,50 - 1,00 |
0,50 макс. |
0,20 - 0,50 |
Cb при 0,06 - 0,10 |
| Хром |
4,00 - 6,00 |
8,00 - 10,00 |
1,00 - 1,50 |
1,90 - 2,60 |
8,00 - 9,50 |
Ti при 0,01 макс. |
| Молибден |
0,45 - 0,65 |
0,90 - 1,10 |
0,44 - 0,65 |
0,87 - 1,13 |
0,85 - 1,05 |
Zr при 0,01 макс. |
Химический состав других марок бесшовной трубы из хромомолибденового сплава A/SA335
| Марка |
UNS |
C≤ |
Mn |
P≤ |
S≤ |
Si≤ |
Cr |
Mo |
| P1 |
K11522 |
0,10~0,20 |
0,30~0,80 |
0,025 |
0,025 |
0,10~0,50 |
- |
0,44~0,65 |
| P2 |
K11547 |
0,10~0,20 |
0,30~0,61 |
0,025 |
0,025 |
0,10~0,30 |
0,50~0,81 |
0,44~0,65 |
| P5 |
K41545 |
0,15 |
0,30~0,60 |
0,025 |
0,025 |
0,50 |
4,00~6,00 |
0,44~0,65 |
| P5b |
K51545 |
0,15 |
0,30~0,60 |
0,025 |
0,025 |
1,00~2,00 |
4,00~6,00 |
0,44~0,65 |
| P5c |
K41245 |
0,12 |
0,30~0,60 |
0,025 |
0,025 |
0,50 |
4,00~6,00 |
0,44~0,65 |
| P9 |
S50400 |
0,15 |
0,30~0,60 |
0,025 |
0,025 |
0,50~1,00 |
8,00~10,00 |
0,44~0,65 |
| P11 |
K11597 |
0,05~0,15 |
0,30~0,61 |
0,025 |
0,025 |
0,50~1,00 |
1,00~1,50 |
0,44~0,65 |
| P12 |
K11562 |
0,05~0,15 |
0,30~0,60 |
0,025 |
0,025 |
0,50 |
0,80~1,25 |
0,44~0,65 |
| P15 |
K11578 |
0,05~0,15 |
0,30~0,60 |
0,025 |
0,025 |
1,15~1,65 |
- |
0,44~0,65 |
| P21 |
K31545 |
0,05~0,15 |
0,30~0,60 |
0,025 |
0,025 |
0,50 |
2,65~3,35 |
0,80~1,60 |
| P22 |
K21590 |
0,05~0,15 |
0,30~0,60 |
0,025 |
0,025 |
0,50 |
1,90~2,60 |
0,87~1,13 |
| P91 |
K91560 |
0,08~0,12 |
0,30~0,60 |
0,020 |
0,010 |
0,20~0,50 |
8,00~9,50 |
0,85~1,05 |
| P92 |
K92460 |
0,07~0,13 |
0,30~0,60 |
0,020 |
0,010 |
0,50 |
8,50~9,50 |
0,30~0,60 |
Требования к растяжению бесшовной трубы из хромомолибденового сплава A/SA335
| |
Бесшовный |
|
| |
P-5 |
P-9 |
P-11 |
P-22 |
P-91 |
P91 не должна иметь твердость, превышающую 250 HB/265 HV [25HRC]. |
| Предел прочности при растяжении, мин., psi |
|
|
|
|
|
|
| ksi |
60 |
60 |
60 |
60 |
85 |
| МПа |
415 |
415 |
415 |
415 |
585 |
|
| Предел текучести, мин., psi |
|
|
|
|
|
|
| ksi |
30 |
30 |
30 |
30 |
60 |
|
| МПа |
205 |
205 |
205 |
205 |
415 |
|
МЕХАНИЧЕСКИЕ СВОЙСТВА
| |
|
|
|
|
Твердость |
| Труба из низколегированной стали A335 |
Номер UNS |
Предел текучести ksi |
Предел прочности при растяжении ksi |
Удлинение % |
Роквелл |
Бринелль |
| P1 |
K11522 |
30 |
55 |
30 |
– |
– |
| P2 |
K11547 |
30 |
55 |
30 |
– |
– |
| P5 |
K41545 |
40 |
70 |
30 |
– |
207 макс. |
| P9 |
S50400 |
30 |
60 |
30 |
– |
– |
| P11 |
K11597 |
30 |
60 |
20 |
– |
– |
| P12 |
K11562 |
32 |
60 |
30 |
– |
174 макс. |
| P22 |
K21590 |
30 |
60 |
30 |
– |
– |
| P91 |
K91560 |
60 |
85 |
20 |
– |
– |
| Продукция из хромомолибденовой легированной стали Yuhogn Group |
| Бесшовная труба |
Бесшовная трубка |
Кованый фланец / фитинг |
Стыковой сварной фитинг |
| Стандарт |
Марка |
Стандарт |
Марка |
Стандарт |
Марка |
Стандарт |
Марка |
| ASTM A335 |
ASME SA335 |
P1 |
ASTM A213 |
ASME SA213 |
ASTM A199 |
ASME SA199 |
T1 |
ASTM A182 |
ASME SA182 |
F1 |
ASTM A234 |
ASME SA234 |
WP1 |
| ASTM A335 |
ASME SA335 |
P11 |
ASTM A213 |
ASME SA213 |
ASTM A199 |
ASME SA199 |
T11 |
ASTM A182 |
ASME SA182 |
F11 |
ASTM A234 |
ASME SA234 |
WP11 |
| ASTM A335 |
ASME SA335 |
P12 |
ASTM A213 |
ASME SA213 |
ASTM A199 |
ASME SA199 |
T12 |
ASTM A182 |
ASME SA182 |
F12 |
ASTM A234 |
ASME SA234 |
WP12 |
| ASTM A335 |
ASME SA335 |
P22 |
ASTM A213 |
ASME SA213 |
ASTM A199 |
ASME SA199 |
T22 |
ASTM A182 |
ASME SA182 |
F22 |
ASTM A234 |
ASME SA234 |
WP22 |
| ASTM A335 |
ASME SA335 |
P23 |
ASTM A213 |
ASME SA213 |
ASTM A199 |
ASME SA199 |
T23 |
ASTM A182 |
ASME SA182 |
F23 |
ASTM A234 |
ASME SA234 |
WP23 |
| ASTM A335 |
ASME SA335 |
P5 |
ASTM A213 |
ASME SA213 |
ASTM A199 |
ASME SA199 |
T5 |
ASTM A182 |
ASME SA182 |
F5 |
ASTM A234 |
ASME SA234 |
WP5 |
| ASTM A335 |
ASME SA335 |
P5b |
ASTM A213 |
ASME SA213 |
ASTM A199 |
ASME SA199 |
T5b |
ASTM A182 |
ASME SA182 |
F5a |
ASTM A234 |
ASME SA234 |
WP9 |
| ASTM A335 |
ASME SA335 |
P5c |
ASTM A213 |
ASME SA213 |
ASTM A199 |
ASME SA199 |
T5c |
ASTM A182 |
ASME SA182 |
F9 |
ASTM A234 |
ASME SA234 |
WP91 |
| ASTM A335 |
ASME SA335 |
P9 |
ASTM A213 |
ASME SA213 |
ASTM A199 |
ASME SA199 |
T9 |
ASTM A182 |
ASME SA182 |
F91 |
ASTM A234 |
ASME SA234 |
WP92 |
| ASTM A335 |
ASME SA335 |
P91 |
ASTM A213 |
ASME SA213 |
ASTM A199 |
ASME SA199 |
T91 |
ASTM A182 |
ASME SA182 |
F92 |
|
|
|
| ASTM A335 |
ASME SA335 |
P92 |
ASTM A213 |
ASME SA213 |
ASTM A199 |
ASME SA199 |
T92 |
|
|
|
|
|
|
Применение
- Энергетика
- Нефтехимическая промышленность
- Химическая переработка
- Нефтяная и газовая промышленность
- Высокотемпературная эксплуатация
