АСТМ A403 WP304 Провод из нержавеющей стали с крышкой на заднице сварного устройства ASME B16.9
Обзор продукции
ASTM A403 WP304/WP304L Крышки для сварки задницы из нержавеющей сталиявляются аустенитными трубопроводами из нержавеющей стали, предназначенными для закрытия концов трубопроводов, соприкосновений оборудования и производственных линий.Крышки поставляются с концами сварки задом для прямой сварки с соседней трубой.
Изготовлено из:ASTM A403/ASME SA403и размером доASME B16.9, эти крышки для труб из нержавеющей стали доступны в различных номинальных размерах и толщинах стен для применения в трубопроводах, нефтехимической промышленности, нефтегазовой промышленности, электроэнергетике и промышленном оборудовании.
Спецификации продукции
| Положение |
Спецификация |
| Продукт |
Капсула для сварки задницы из нержавеющей стали |
| Уровень материала |
ASTM A403 WP304 / WP304L |
| СНО |
S30400 / S30403 |
| Тип материала |
Аустенитная нержавеющая сталь |
| Тип продукции |
Крышка трубы / конечная крышка |
| Производственный стандарт |
ASTM A403 / ASME SA403 |
| Стандарт размеров |
ASME B16.9 |
| Соединение |
Сварка задницы (BW) |
| Диапазон размеров |
1/8"-48" NB |
| Толщина стены |
SCH 10S-XXS |
| Подготовка к концу |
ASME B16.25, где применимо |
| Тепловая обработка |
Раствор, обработанный на тепло |
| Поверхность |
Маринованные / взрывные / обработанные по требованию |
| Проверка |
Размер, визуальный, PMI, NDT по требованию |
| Сертификация |
EN 10204 3.1 доступен |
Материал ASTM A403 WP304 / WP304L
ASTM A403 охватывает кованые аустенитные фитинги из нержавеющей стали для применения в трубопроводах под давлением.WP304 и WP304Lявляются хромо-никелевой нержавеющей сталью, обычно используемой там, где требуется коррозионная стойкость, свариваемость и общие характеристики процесса обслуживания.
WP304 против WP304L
Основным отличием материала является содержание углерода.
| Уровень |
СНО |
Углерод |
Типичная характеристика |
| WP304 |
S30400 |
≤ 0,08% |
Нержавеющая сталь 304 общего назначения |
| WP304L |
S30403 |
≤ 0,03% |
Нижеуглеродный класс для сварочных применений |
Нижний углеродный предел WP304L помогает снизить риск осаждения карбида хрома во время сварки и поэтому обычно устанавливается для изготовленных трубопроводных систем, включающих обширную сварку.
Конструкция крышки сварки задницы из нержавеющей стали
На открытом конце трубы или фитинга устанавливается крышка с заваркой на задний конец и сварка вокруг окружности.
- Прямая сварка труб на фитинги
- Непрерывное сварное соединение
- Компактный внешний профиль
- Подходящее выравнивание с системами труб
- Совместимость с требованиями ASME B16.9 к размерам
Крышка может быть поставлена для стандартных размеров труб, а также для выбранных индивидуальных требований.
ASME B16.9 Размеры
ASME B16.9 предусматривает требования к размерам фабрично изготовленных кованых фитингов для сварки на заднице.Доступные комбинации размеров и толщины стенки могут быть выбраны в соответствии со спецификацией подключенной трубы.
Типичные обозначения стен включают:
- SCH 5S
- SCH 10S
- SCH 20S
- SCH 40S
- SCH 80S
- 120 швейцарских шиллингов
- 160 швейцарских шиллингов
- XXS
Фактическая доступность зависит от размера, качества материала и применимых требований к размерам.
Доступные типы крышек из нержавеющей стали
YUHONG может поставлять нержавеющую сталь с застежками для сварки в различных конфигурациях и материалах в соответствии с требованиями проекта.

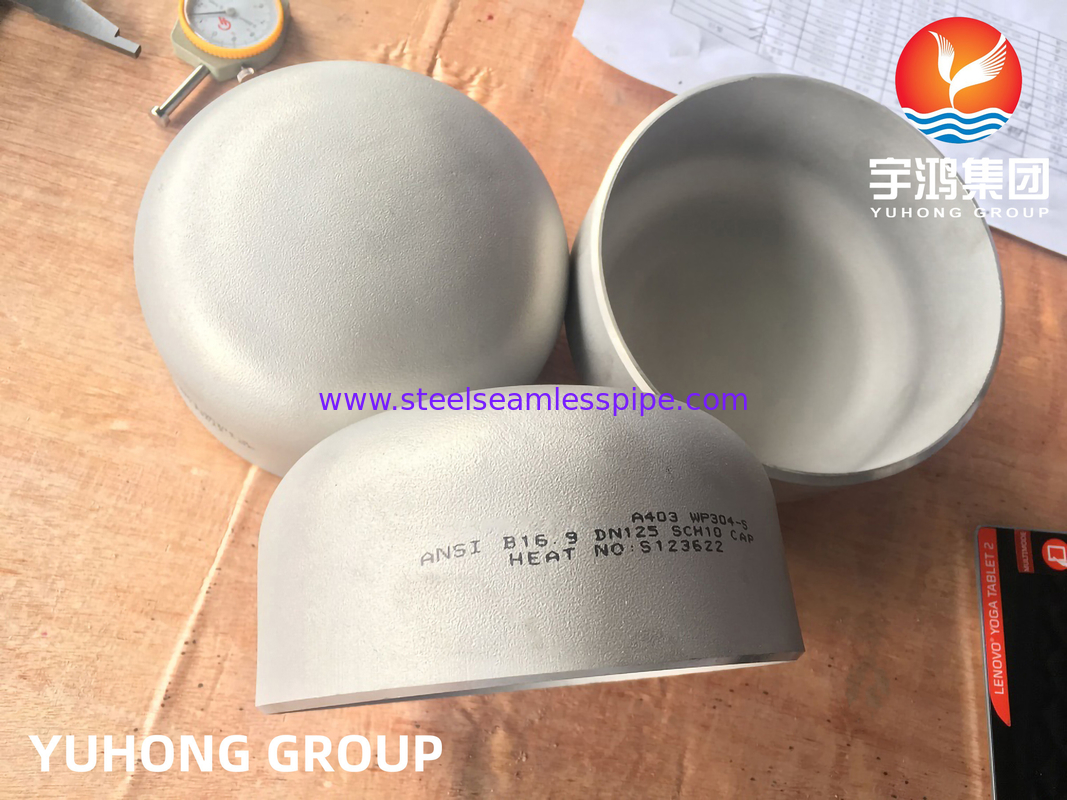

WP304 Крышка на задней сварке
A403 WP304 крышки из нержавеющей сталиобычно выбираются для применения в трубопроводах и оборудовании, где стандарт 304 из нержавеющей стали обеспечивает требуемую коррозионную стойкость.
WP304L Крышка для задней сварки
A403 WP304L крышки из нержавеющей сталиподходят для сварных трубопроводов, где указана версия 304 из нержавеющей стали с низким содержанием углерода.
Заказные крышки для труб из нержавеющей стали
Специальные размеры, толщины стен и требования к проверке могут рассматриваться в соответствии с чертежами, спецификациями труб или заказами на покупку.
Заявления
АСТМ A403 WP304 / WP304L капсулы для сварки задницами используются для окончания труб и оборудования в:
- Трубопроводы нефти и газа
- Нефтехимические заводы
- Химическая обработка
- Трубопроводы для нефтеперерабатывающих заводов
- Производство энергии
- Системы теплообменников
- Посуды под давлением
- Процессуальное оборудование
- Очистка воды
- Промышленные трубопроводы
- Судостроительство
- Общее механическое оборудование
Крышка может использоваться для закрытия концов труб, соединений оборудования и выбранных ветвей труб процесса, где требуется закрытие сварного конца.
Почему выбирают WP304 / WP304L Butt Weld Caps?
- Устойчивость к коррозии- Содержание хрома в 304 нержавеющей стали обеспечивает устойчивость к многим общим атмосферным и процессуальным условиям.
- Сварная способность- WP304L обеспечивает низкоуглеродный вариант для сварного изготовления и часто выбирается, когда требования к сварке являются важной частью проектирования труб.
- Соединение заднего сварки- Конфигурация BW позволяет прямую сварку крышки на трубу, что обеспечивает компактное и непрерывное соединение труб.
- Стандартизированные размеры- Размерные требования ASME B16.9 помогают обеспечить совместимость со стандартными компонентами труб с зажимными отверстиями.
- Широкий размер- Продукт может быть поставлен в широком диапазоне номинальных размеров и толщины стен в соответствии с применимой спецификацией.
Производство и инспекция
В зависимости от спецификации проекта инспекция может включать:
- Анализ химического состава
- Механические испытания
- Проверка тепловой обработки
- Визуальный осмотр

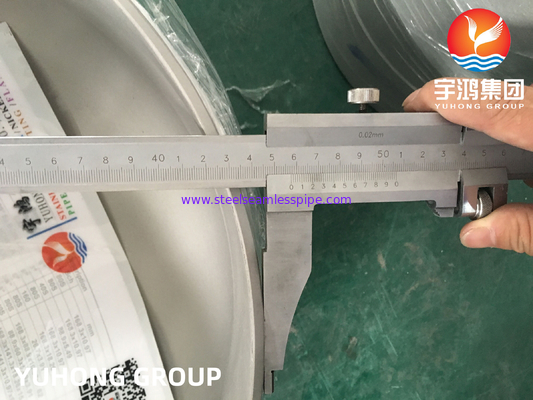

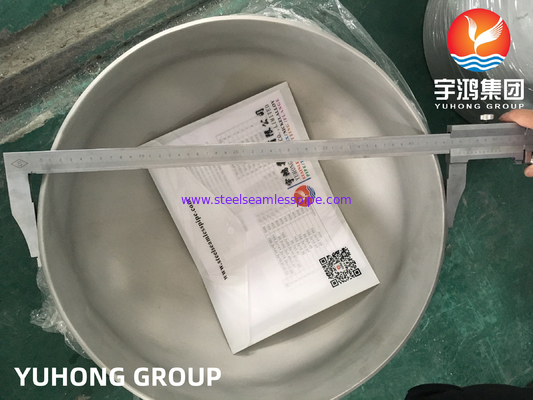

- Размерная инспекция
- Испытание твердости

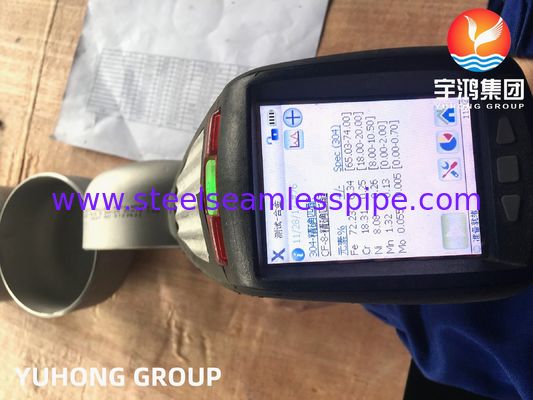

- Положительная идентификация материала (PMI)
- Испытание проникновения жидкости (PT)
- Ультразвуковое испытание (УТ)
- Прочая проверка третьей стороной
Сертификаты испытаний материалов могут быть поставлены в соответствии сEN 10204 3.1или требованиям проекта.
Применимые стандарты
Продукт может быть поставлен в соответствии с:
- ASTM A403 / ASME SA403- Проделанные аустенитные трубопроводы из нержавеющей стали
- ASME B16.9- Фабрично изготовленные сварные фитинги
- ASME B16.25- Застегивание задницы.
- EN 10204- Документы проверки
Дополнительные стандарты могут рассматриваться в соответствии со спецификацией проекта.
WP304 vs WP304L Капсулы из нержавеющей стали
| Положение |
WP304 |
WP304L |
| СНО |
S30400 |
S30403 |
| Предельный уровень углерода |
≤ 0,08% |
≤ 0,03% |
| Хром |
180,0 - 20,0% |
180,0 - 20,0% |
| Никель |
80,0-11,0% |
80,0-12,0% |
| Материальная семья |
Аустенитная нержавеющая сталь |
Аустенитная нержавеющая сталь |
| Сварная способность |
Хорошо. |
Особенно подходящие для сварного производства |
| Типичное использование |
Процессовые трубопроводы |
Сварные трубопроводы и оборудование |
Окончательный класс должен быть выбран в соответствии со спецификацией материала труб, процедурой сварки и условиями эксплуатации.
Диапазон поставок продукции
YUHONG может предоставитьАСТМ A403 WP304 / WP304L козыри из нержавеющей сталис:
- 1/8"-48" номинальный диапазон размеров
- Варианты толщины стенки SCH 5S-XXS
- Концы задней сварки
- Стандартные и индивидуальные размеры
- Очищенные, взрывные или обработанные поверхности
- 3.1 сертификация материалов
- ИПП и проверка третьей стороной, когда это требуется
Частые вопросы
Что такое крышка ASTM A403 WP304?
Это кованая аустенитная труба из нержавеющей стали, изготовленная в соответствии с ASTM A403 WP304 и предназначенная для закрытия конца трубопроводной системы с помощью соединения с зажимом.
В чем разница между WP304 и WP304L?
Главное отличие заключается в пределах выбросов углерода.WP304L имеет максимальное содержание углерода 0,03%, по сравнению с 0,08% для WP304, что делает WP304L распространенным выбором для сварного производства.
Какой стандарт используется для размеров крышки?
Для стандартных фабричных фитингов с зажимами на заднице размерный стандарт:ASME B16.9.
Это цепь без швов?
ASTM A403 допускает различные формы продукции и производственные процессы в зависимости от фитинга и класса.Следовательно, условия подачи должны быть указаны, когда требуется бесшовная конструкция..
Какие размеры доступны?
Существующая спецификация продукта охватывает:1/8" до 48" NB, с толщиной стенки от таблицы 10S до XXS. Задания по индивидуальному заказу могут быть рассмотрены в соответствии с чертежами или проектными спецификациями.
Вы можете предоставить крышки WP304L для изготовления сосудов под давлением?
Да. WP304/WP304L сварные колпачки могут поставляться для трубопроводов и оборудования, включая отдельные проекты по изготовлению сосудов под давлением и технологического оборудования.с учетом применимой конструкции и спецификации материала.
