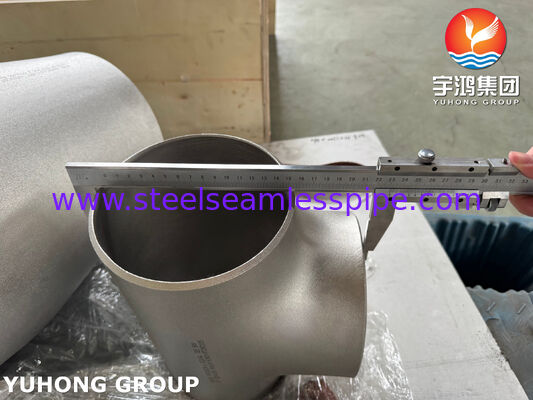

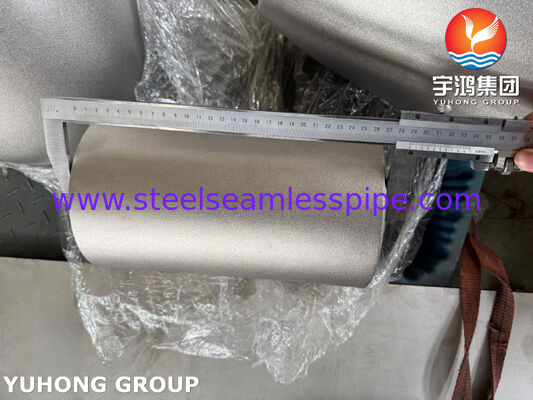

Равнопроходный тройник ASTM B366 N08810 Incoloy 800H
Равнопроходный тройник ASTM B366 N08810 Incoloy 800H — это изготовленный на заводе сварной никелевый фитинг, предназначенный для ответвлений в трубопроводах, работающих при высоких температурах.
Фитинг изготовлен из UNS N08810 / Incoloy 800H, никель-железо-хромового сплава с контролируемым содержанием углерода и алюминия-титана для применения при повышенных температурах. Incoloy 800H обычно поставляется для применений, где важны температура, стойкость к окислению, науглероживанию и долгосрочные механические характеристики.
ASTM B366/B366M охватывает сварные никелевые и никелевые сплавы для трубопроводов под давлением, включая тройники, изготовленные для стыковой сварки. Фитинги WP соответствуют таким стандартам размеров, как ASME B16.9 и B16.11.
Равнопроходный тройник имеет три отвода одинакового номинального диаметра и используется для создания ответвления под углом 90 градусов от основного трубопровода.
Спецификации продукта
| Наименование |
Спецификация |
| Продукт |
Равнопроходный тройник из никелевого сплава |
| Тип фитинга |
Равнопроходный тройник / Тройник для стыковой сварки |
| Стандарт |
ASTM B366/B366M |
| Материал |
Никель-железо-хромовый сплав |
| UNS |
N08810 |
| Сплав |
Incoloy 800H |
| Стандарт размеров |
ASME B16.9, где применимо |
| Конструкция |
Сварной |
| Соединение |
Стыковая сварка |
| Размер |
По индивидуальному заказу / Согласно чертежу |
| Толщина стенки |
SCH 5S, 10S, 40S, 80S и по индивидуальному заказу |
| Подготовка концов |
Фаска / Согласно ASME B16.25 или требованиям проекта |
| Термическая обработка |
Согласно применимым требованиям ASTM B366 |

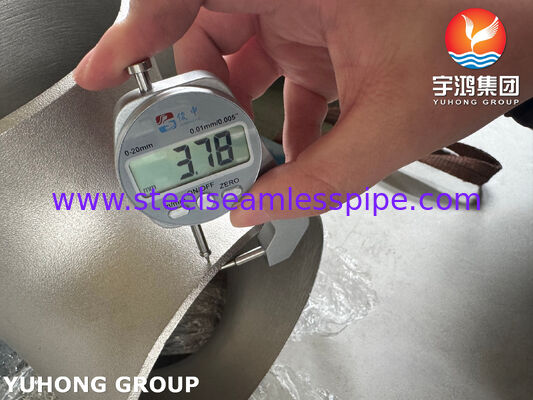

| Контроль |
Размерный, химический, механический и неразрушающий контроль, как указано |

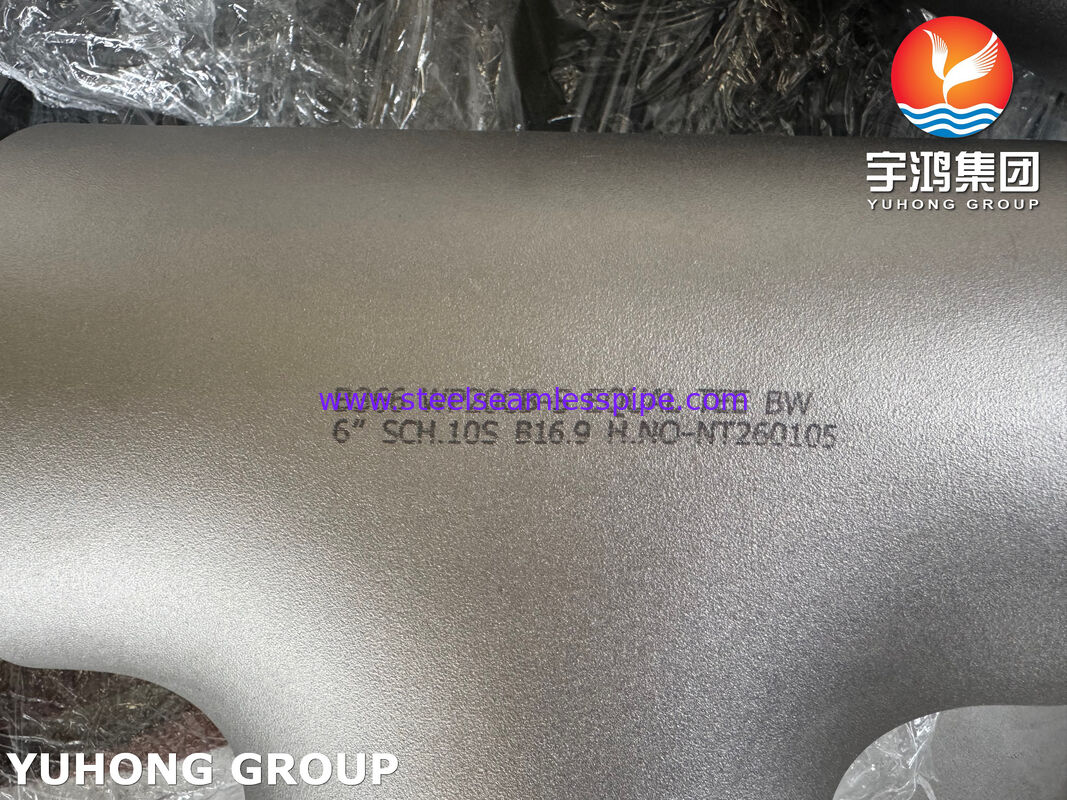

| Маркировка |
Стандарт, марка, размер, номер плавки и клеймо производителя |
Материал: UNS N08810 / Incoloy 800H
UNS N08810 обычно известен как сплав INCOLOY 800H. Он относится к семейству никель-железо-хромовых сплавов.
Сплав имеет номинальный химический состав, основанный примерно на:
| Элемент |
Типичный диапазон ASTM / сплава |
| Ni |
30,0–35,0% |
| Cr |
19,0–23,0% |
| Fe |
Остальное |
| C |
0,05–0,10% |
| Mn |
≤1,50% |
| Si |
≤1,00% |
| Al |
0,15–0,60% |
| Ti |
0,15–0,60% |
| Al + Ti |
0,30–1,20% |
| Cu |
≤0,75% |
| S |
≤0,015% |
Контролируемый диапазон углерода и требования к размеру зерна отличают 800H от стандартного сплава 800. Special Metals идентифицирует N08810 как сплав INCOLOY 800H, а N08811 как сплав INCOLOY 800HT.
N08810 против N08811
| Марка |
UNS |
Торговое наименование |
Ключевое отличие |
| N08800 |
UNS N08800 |
Incoloy 800 |
Базовый сплав 800 |
| N08810 |
UNS N08810 |
Incoloy 800H |
Контролируемый углерод и размер зерна |
| N08811 |
UNS N08811 |
Incoloy 800HT |
Более строгий диапазон Al + Ti |
Производственный процесс
Равнопроходный тройник ASTM B366 N08810 может быть изготовлен путем контролируемой горячей формовки и других разрешенных операций формовки в зависимости от размера фитинга, толщины стенки и класса конструкции.
Типичные этапы производства включают:
- Контроль сырья из никелевого сплава
- Идентификация материала и прослеживаемость плавки
- Резка
- Горячая формовка / формование
- Формирование ответвления тройника
- Термическая обработка
- Механическая обработка фаски концов
- Размерный контроль
- Контроль поверхности
- Неразрушающий контроль, если указано
- Маркировка
- Окончательный контроль и упаковка
ASTM B366 разрешает операции формовки, включая ковку, прессование, прошивку, экструзию, осадку, прокатку, гибку и другие применимые производственные процессы.
Применение
Равнопроходные тройники ASTM B366 N08810 Incoloy 800H могут быть указаны для трубопроводных систем, используемых в:
Нефтехимическая переработка
- Переработка углеводородов
- Высокотемпературные технологические трубопроводы
- Нефтеперерабатывающие заводы
- Трубопроводы, связанные с печами
Химическая переработка
- Высокотемпературные технологические линии
- Коррозионные технологические среды
- Системы технологических газов
Термическая обработка и промышленные печи
- Высокотемпературные печные трубопроводы
- Оборудование для термической обработки
- Системы технологических процессов печей
Энергетическое и технологическое оборудование
- Высокотемпературные трубопроводы
- Системы, связанные с паром
- Трубопроводы теплообменников
- Промышленное оборудование для термической обработки
Семейство сплавов 800H/800HT специально используется там, где повышенные механические характеристики при повышенных температурах и стойкость к окислению или науглероживанию являются важными конструктивными соображениями.
