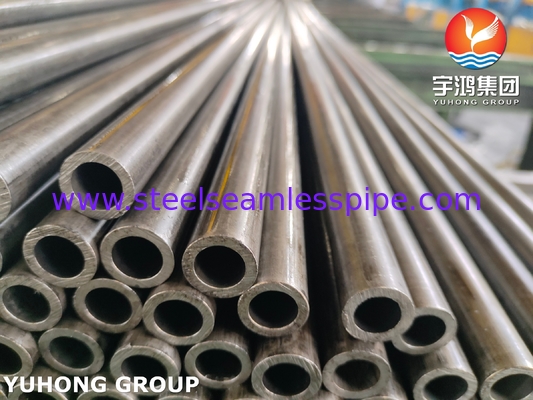

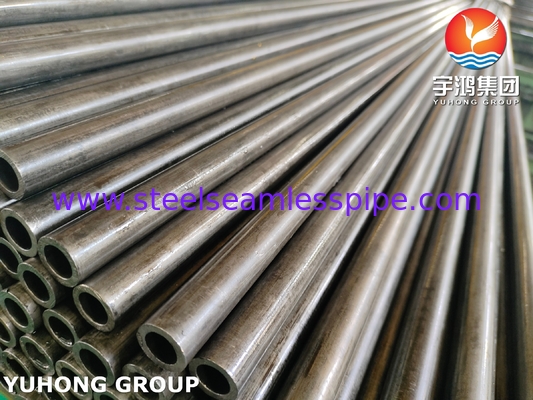

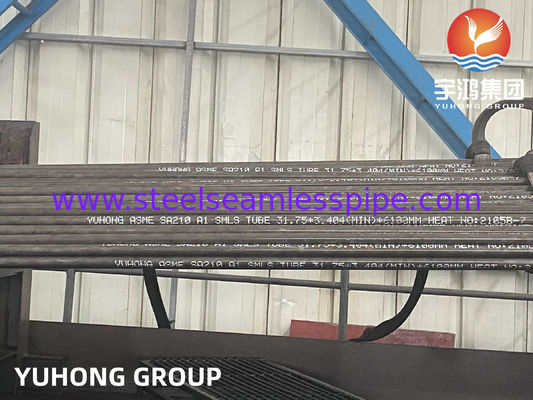

Бесшовные котельные трубы и трубы для перегревателей из углеродистой стали ASME SA210 Grade A1
ASME SA210 GR.A1 представляет собой трубу из среднеуглеродистой стали в соответствии со стандартом ASME SA210. Обычно используется в качестве труб для водоохлаждаемых стенок, экономайзеров, низкотемпературных труб для перегревателей и различных труб Теплообменников для производства котлов электростанций, промышленных котлов и судовых котлов. Рабочая температура обычно не превышает 450°C (840°F). При более высоких температурах или в более требовательных условиях будут выбраны материалы с более высоким содержанием легирующих элементов, такие как ASME SA213 T11 и T22.GR.A1 - это минимальный класс прочности, указанный в стандарте ASME SA210. Это среднеуглеродистая сталь с более высоким содержанием углерода, чем низкоуглеродистая сталь, такая как A53, и более низким, чем высокоуглеродистая сталь. Она изготавливается методом холодной или горячей обработки и подвергается необходимой термической обработке для получения требуемой структуры и свойств.
Химический состав котельных труб из углеродистой стали ASME SA210 Grade A1
| Химические компоненты (%) |
| Класс |
C |
Si |
Mn |
P |
S |
Mo |
Cr |
V |
| A1 |
≤0.27 |
≥0.10 |
≤0.93 |
≤0.035 |
≤0.035 |
/ |
/ |
/ |
ASME SA210 GR.A1 относится к среднеуглеродистой стали с содержанием углерода не более 0,27%. По сравнению с низкоуглеродистыми сталями, такими как ASME SA178 GR.A и ASME SA192, она сохраняет более высокую прочность, сохраняя при этом относительно хорошую свариваемость и формуемость, что в некоторой степени превосходит высокоуглеродистые или легированные стали. С другой стороны, содержание кремния, равное или превышающее 0,10%, гарантирует, что ASME SA210GR.A1 обладает хорошим эффектом раскисления.
Производство и требования к бесшовным котельным трубам из углеродистой стали ASME SA210 GR.A1
- Процесс: бесшовные котельные трубы из углеродистой стали ASME SA210 GR.A1 должны изготавливаться с использованием бесшовных процессов, таких как горячая прокатка и холодное волочение.
- Термическая обработка: с точки зрения требований к термической обработке, готовые котельные трубы из углеродистой стали ASME SA210 GR.A1 должны подвергаться нормализующей термической обработке, которая может равномерно организовать, уточнить размер зерна, устранить внутреннее напряжение, улучшить механические свойства трубы и обеспечить хорошую технологичность трубы при дальнейшем использовании.
- Гидравлическое испытание: каждая котельная труба из углеродистой стали ASME SA210 GR.A1 должна пройти испытание гидростатическим давлением перед отправкой с завода, или, если это указано покупателем, вместо этого испытания может быть использовано неразрушающее электрическое испытание.
- Размеры и допуски: наружный диаметр, толщина стенки, длина, прямолинейность, овальность и другие размеры и допуски котельных труб из углеродистой стали ASME SA210 GR.A1 должны соответствовать требованиям, указанным в стандарте.
Механические свойства котельных труб ASME SA210 Grade A1
| Класс |
Предел прочности при растяжении (МПа) |
Предел текучести (МПа) |
Удлинение (%)
|
Твердость (HRB) |
| A-1 |
≥415 |
≥255 |
≥30 |
≤79 |
Допуск на толщину стенки котельных труб ASME SA210
| Бесшовные трубы холодной обработки |
| Наружный диаметр |
Допуск на толщину стенки % |
| Дюймы (мм) |
Свыше (+) |
Ниже (-) |
|
1 1/2" (38.1) и менее
|
20
|
0
|
| Свыше 1 1/2" (38.1) |
22 |
0 |
Сравнение между трубами из углеродистой стали ASME SA210 GR.A1 и другими классами
- SA210 GR.A1 vs SA210 GR.C: По сравнению с ASME SA210 GR.C, содержание углерода в котором составляет ≤ 0,35%, GR.A1 имеет более низкое содержание углерода (≤ 0,27%), что приводит к относительно более низкой прочности трубы. Она подходит для рабочих сред при средних и низких температурах и средних и низких давлениях, в то время как GR.C подходит для сред с немного более высокой температурой и давлением. Однако, из-за своей более низкой прочности, GR.A1 имеет лучшую свариваемость и формуемость, чем GR.C. GR.C обычно требует предварительного нагрева и последующей термической обработки сварного шва.
- SA210 GR.A1 vs SA192: По сравнению с трубами из среднеуглеродистой стали SA210 GR.A1, SA192 относится к трубам из низкоуглеродистой стали (C ≤ 0,06-0,18%) с самой низкой прочностью, но обладает отличной пластичностью, свариваемостью и теплопроводностью. Она обычно используется в экономайзерах и водоохлаждаемых стенках котлов низкого давления.
- SA210 GR.A1 vs SA106 GR.B: Хотя и SA106 GR.B, и SA210 GR.A1 относятся к среднеуглеродистой стали (C ≤ 0,30%), они в основном используются для технологических трубопроводов высокого давления и высокой температуры (например, магистральные паропроводы нефтехимических предприятий и электростанций). Их химический состав, требования к термической обработке (обычно нормализация + отпуск или закалка + отпуск) и механические свойства (особенно высокотемпературные характеристики) отличаются от котельных труб из углеродистой стали SA210. Эти два типа не являются взаимозаменяемыми.
Стоимость ASME SA210 GR.A1 ниже, чем у труб из легированной стали, и рыночный процесс достаточен. В то же время она обладает хорошей технологичностью и относительно легко обрабатывается, например, сваркой, гибкой и резкой. Она обладает хорошей прочностью и пластичностью и может удовлетворить основные требования котлов и Теплообменников среднего параметра к прочности и пластичности, а также имеет лучшую теплопроводность, чем нержавеющая сталь.
При выборе ASME SA210 GR.A1 труб из углеродистой стали следует отметить, что ASME SA210 GR.A1 имеет ограниченную устойчивость к высоким температурам. Ее максимальная рабочая температура обычно ниже 450℃. При превышении этой температуры прочность трубы значительно снижается, а антиокислительная способность недостаточна. При длительной работе в высокотемпературной среде сопротивление деформации ползучести ASME SA210 GR.A1 будет уступать легированной стали. В то же время, в коррозионных средах, таких как оксигенированная вода, кислота и щелочь, ASME SA210 GR.A1 требует хорошего контроля химического состава воды для поддержания производительности.
Применение котельных труб ASME SA210 GR. A1
- Котлы электростанций: Трубы для водоохлаждаемых стенок, трубы экономайзеров, трубы для низкотемпературных перегревателей/подогревателей.
- Промышленные котлы: Трубопроводы нагревательной поверхности для различных котлов среднего и низкого давления.
- Теплообменники и конденсаторы: Трубопроводы теплообмена для некоррозионных или слабокоррозионных сред.
- Общие конструкционные трубы: Благодаря своей бесшовной природе, они также могут использоваться в конструкционных применениях, требующих однородных трубопроводов и устойчивости к давлению.
