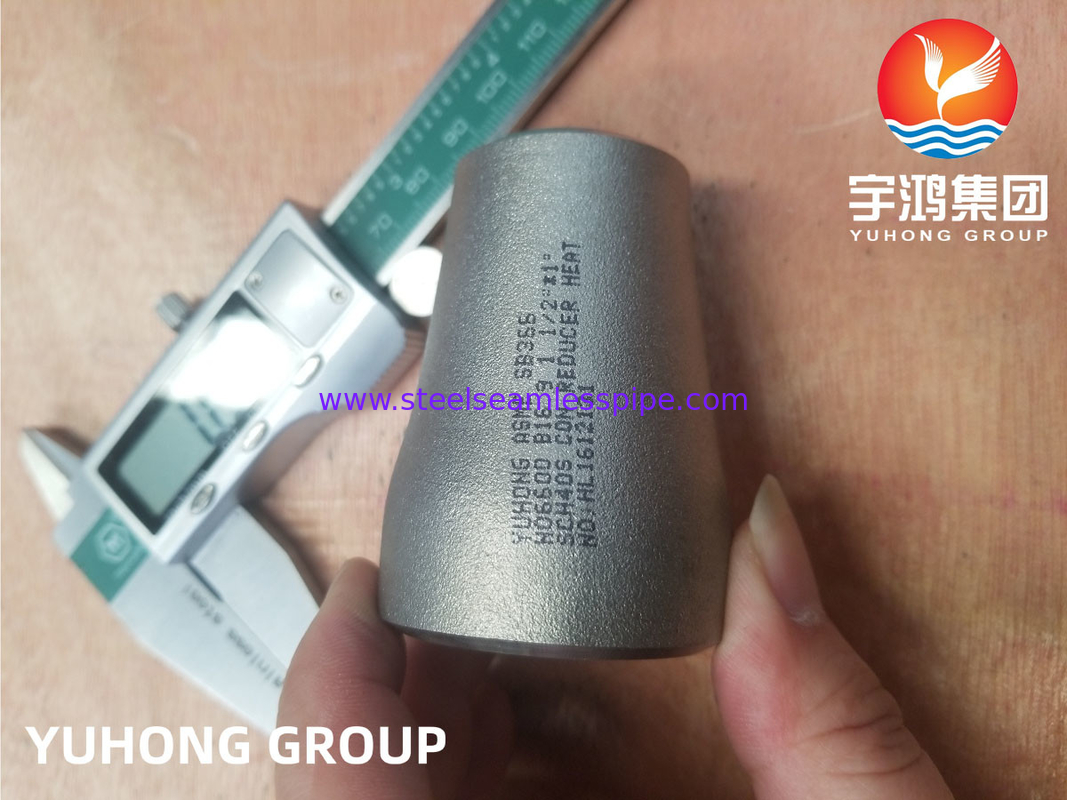

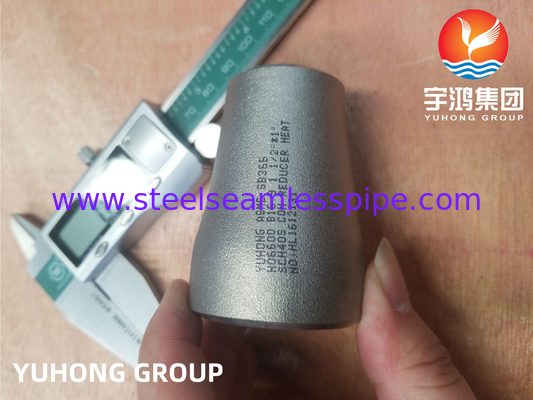

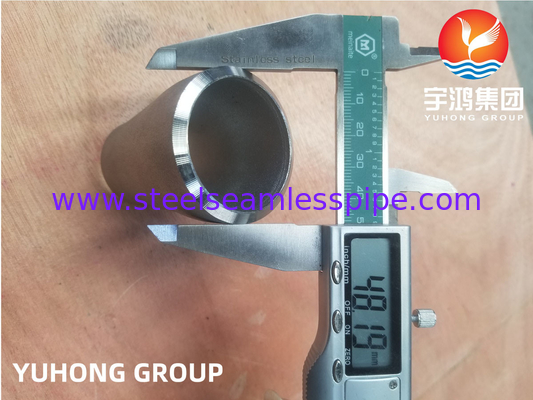

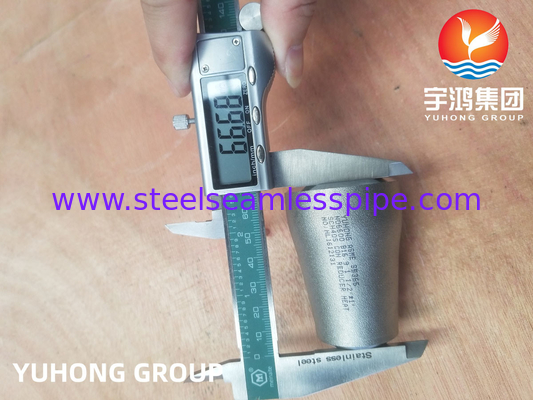

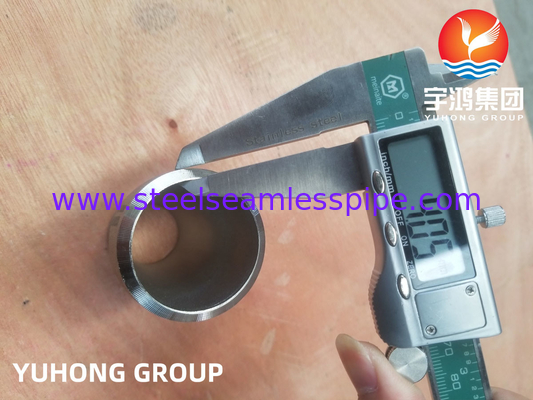

ASTM B366 Inconel 600 / UNS N06600 Концентрический редуктор Никелевая сплав

Обзор:

Inconel 600 - это универсальный сверхсплав, состоящий в основном из никеля и хрома, предлагающий отличную устойчивость к окислению и коррозии, особенно в условиях высокой температуры.Концентрический редуктор, изготовленный из Inconel 600, предназначен для соединения труб различного диаметра, что позволяет обеспечить плавный переход, который минимизирует турбулентность и поддерживает эффективность потока.

Эти редукторы обычно используются в критических приложениях, включая химическую обработку, аэрокосмическую, ядерную инженерию и производство электроэнергии,где способность материала выдерживать экстремальные условия имеет первостепенное значениеВысокая прочность на растяжение Inconel 600 обеспечивает долговечность даже при высоком давлении.

Процесс изготовления может включать в себя такие методы, как горячая или холодная обработка, а редукторы могут производиться в различных размерах, чтобы соответствовать конкретным требованиям к трубам.Их конструкция гарантирует плотное уплотнение и помогает предотвратить утечку, способствуя безопасности и надежности в требовательных условиях.

Немагнитные свойства и отличная свариваемость Inconel 600 еще больше повышают его привлекательность для точных инженерных приложений.Редукторы часто обрабатываются поверхностью для улучшения долговечности и производительности, что делает их предпочтительным вариантом для инженеров, нуждающихся в надежных решениях в суровых условиях.

Спецификация:

Химический состав:

Механические свойства:


Размер:

Номинальный размер		Внешний диаметр на бевеле (мм)	С конца на конец (мм)
DN	НПС	OD1 X OD2	H
20 х 15	3/4 х 1/2	26.7 х 21.3	38
20 х 10	3/4 х 3/8	26.7 х 17.1
25 х 20	1 х 3/4	33.4 х 26.7	51
25 х 15	1 х 1/2	33.4 х 21.3
32 х 25	1 1/4 х 1	42.2 х 33.4	51
32 х 20	1 1/4 х 3/4	42.2 х 26.7
32 х 15	1 1/4 х 1/2	42.2 х 21.3
40 х 32	1 1/2 х 1 1/4	48.3 х 42.2	64
40 х 25	1 1/2 х 1	48.3 х 33.4
40 х 20	1 1/2 х 3/4	48.3 х 26.7
40 х 15	1 1/2 х 1/2	48.3 х 21.3
50 х 40	2 х 1 1/2	60.3 х 48.3	76
50 х 32	2 х 1 1/4	60.3 х 42.2
50 х 25	2 х 1	60.3 х 33.4
50 х 20	2х3/4	60.3 х 26.7
65 х 50	2 1/2 х 2	73.0 х 60.3	89
65 х 40	2 1/2 х 1 1/2	73.0 х 48.3
65 х 32	2 1/2 х 1 1/4	73.0 х 42.2
65 х 25	2 1/2 х 1	73.0 х 33.4
80 х 65	3 х 2 1/2	88.9х73.0	89
80 х 50	3х2	88.9 х 60.3
80 х 40	3 х 1 1/2	88.9 на 48.3
80 х 32	3 х 1 1/4	88.9 на 42.2
90 х 80	3 1/2 х 3	101.6 на 88.9	102
90 х 65	3 1/2 х 2 1/2	101.6 х 73.0
90 х 50	3 1/2 х 2	101.6х60.3
90 х 40	3 1/2 х 1 1/2	101.6 на 48.3
90 х 32	3 1/2 х 1 1/4	101.6 х 42.2
100 х 90	4 х 3 1/2	114.3 х 101.6	102
100 х 80	4х3	114.3 х 88.9
100 х 65	4 х 2 1/2	114.3х73.0
100 х 50	4х2	114.3 х 60.3
100 х 40	4 х 1 1/2	114.3 х 48.3
125 х 100	5х4	141.3 х 114.3	127
125 х 90	5 х 3 1/2	141.3 х 101.6
125 х 80	5х3	141.3 х 88.9
125 х 65	5 х 2 1/2	141.3х73.0
125 х 50	5 х 2	141.3 х 60.3
150 х 125	6х5	168.3 х 141.3	140
150 х 100	6х4	168.3 х 114.3
150 х 90	6 х 3 1/2	168.3 х 101.6
150 х 80	6х3	168.3 х 88.9
150 х 65	6 х 2 1/2	168.3х73.0
200 х 150	8х6	219.1 х 168.3	152
200 х 125	8х5	219.1 х 141.3
200 х 100	8х4	219.1 х 114.3
200 х 90	8 х 3 1/2	219.1 х 101.6
250 х 200	10 х 8	273.0 х 219.1	178
250 х 150	10 х 6	273.0 х 168.3
250 х 125	10 х 5	273.0 х 141.3
250 х 100	10 х 4	273.0 х 114.3
300 х 250	12 х 10	323.8 на 273.0	203
300 х 200	12 х 8	323.8 на 219.1
300 х 150	12 х 6	323.8 на 168.3
300 х 125	12 х 5	323.8 на 141.3
350 х 300	14 х 12	355.6 на 323.8	330
350 х 250	14 х 10	355.6 на 273.0
350 х 200	14 х 8	355.6 на 219.1
350 х 150	14 х 6	355.6 на 168.3
400 х 350	16 х 14	406.4х355.6	356
400 х 300	16 х 12	406.4 х 323.8
400 х 250	16 х 10	406.4 на 273.0
400 х 200	16 х 8	406.4 х 219.1
400 х 150	16 х 6	406.4 х 168.3
450 х 400	18 х 16	457.0 х 406.4	381
450 х 350	18 х 14	457.0 х 355.6
450 х 300	18 х 12	457.0 х 323.8
450 х 250	18 х 10	457.0 х 273.0
450 х 200	18 х 8	457.0 х 219.1
500 х 450	20 х 18	508.0 х 457.0	508
500 х 400	20 х 16	508.0 х 406.4
500 х 350	20 х 14	508.0 х 355.6
500 х 300	20 х 12	508.0 х 323.8
500 х 250	20 х 10	508.0 х 273.0
550 х 500	22 х 20	559.0 х 508.0	508
550 х 450	22 х 18	559.0 х 457.0
550 х 400	22 х 16	559.0 х 406.4
550 х 350	22 х 14	559.0 х 355.6
550 х 300	22 х 12	559.0 х 323.8
600 х 550	24 х 22	610.0 х 559.0	508
600 х 500	24 х 20	610.0 х 508.0
600 х 450	24 х 18	610.0 х 457.0
600 х 400	24 х 16	610.0 х 406.4
600 х 350	24 х 14	610.0 х 355.6
600 х 300	24 х 12	610.0 х 323.8
650 х 600	26 х 24	660.0 х 610.0	610
650 х 550	26 х 22	660.0 х 559.0
650 х 500	26 х 20	660.0 х 508.0
650 х 450	26 х 18	660.0 х 457.0
650 х 400	26 х 16	660.0 х 406.4
650 х 350	26 х 14	660.0 х 355.6
700 х 650	28 х 26	711.0 х 660.0	610
700 х 600	28 х 24	711.0 х 610.0
700 х 550	28 х 22	711.0 х 559.0
700 х 500	28 х 20	711.0 х 508.0
700 х 450	28 х 18	711.0 х 457.0
700 х 400	28 х 16	711.0 х 406.4
700 х 350	28 х 14	711.0 х 355.6
750 х 700	30 х 28	762.0 х 711.0	610
750 х 650	30 х 26	762.0 х 660.0
750 х 600	30 х 24	762.0 х 610.0
750 х 550	30 х 22	762.0 х 559.0
750 х 500	30 х 20	762.0 х 508.0
750 х 450	30 х 18	762.0 х 457.0
750 х 400	30 х 16	762.0 х 406.4
750 х 350	30 х 14	762.0 х 355.6
800 х 750	32 х 30	813.0 х 762.0	610
800 х 700	32 х 28	813.0 х 711.0
800 х 650	32 х 26	813.0 х 660.0
800 х 600	32 х 24	813.0 х 610.0
800 х 550	32 х 22	813.0 х 559.0
800 х 500	32 х 20	813.0 х 508.0
850 х 800	34 х 32	864.0 х 813.0	610
850 х 750	34 х 30	864.0 х 762.0
850 х 700	34 х 28	864.0 х 711.0
850 х 650	34 х 26	864.0 х 660.0
850 х 600	34 х 24	864.0 х 610.0
850 х 550	34 х 22	864.0 х 559.0
900 х 850	36 х 34	914.0 х 864.0	610
900 х 800	36 х 32	914.0 х 813.0
900 х 750	36 х 30	914.0 х 762.0
900 х 700	36 х 28	914.0 х 711.0
900 х 650	36 х 26	914.0 х 660.0
900 х 600	36 х 24	914.0 х 610.0
900 х 550	36 х 22	914.0 х 559.0
950 х 900	38 х 36	965.0 х 914.0	610
950 х 850	38 х 34	965.0 х 864.0
950 х 800	38 х 32	965.0 х 813.0
950 х 750	38 х 30	965.0 х 762.0
950 х 700	38 х 28	965.0 х 711.0
950 х 650	38 х 26	965.0 х 660.0
950 х 600	38 х 24	965.0 х 610.0
1000 х 950	40 х 38	1016.0 х 965.0	610
1000 х 900	40 х 36	1016.0 х 914.0
1000 х 850	40 х 34	1016.0 х 864.0
1000 х 800	40 х 32	1016.0 х 813.0
1000 х 750	40 х 30	1016.0 х 762.0
1000 х 700	40 х 28	1016.0 х 711.0
1050 х 1000	42 х 40	1067.0 х 1016.0	610
1050 х 950	42 х 38	1067.0 х 965.0
1050 х 900	42 х 36	1067.0 х 914.0
1050 х 850	42 х 34	1067.0 х 864.0
1050 х 800	42 х 32	1067.0 х 813.0
1050 х 750	42 х 30	1067.0 х 762.0
1050 х 700	42 х 28	1067.0 х 711.0
1100 х 1050	44 х 42	1118.0 х 1067.0	610
1100 х 1000	44 х 40	1118.0 х 1016.0
1100 х 950	44 х 38	1118.0 х 965.0
1100 х 900	44 х 36	1118.0 х 914.0
1100 х 850	44 х 34	1118.0 х 864.0
1100 х 800	44 х 32	1118.0 х 813.0
1150 х 1100	46 х 44	1168.0 х 1118.0	711
1150 х 1050	46 х 42	1168.0 х 1067.0
1150 х 1000	46 х 40	1168.0 х 1016.0
1150 х 950	46 х 38	1168.0 х 965.0
1150 х 900	46 х 36	1168.0 х 914.0
1150 х 850	46 х 34	1168.0 х 864.0
1200 х 1150	48 х 46	1219.0 х 1168.0	711
1200 х 1100	48 х 44	1219.0 х 1118.0
1200 х 1050	48 х 42	1219.0 х 1067.0
1200 х 1000	48 х 40	1219.0 х 1016.0
1200 х 950	48 х 38	1219.0 х 965.0
1200 х 900	48 х 36	1219.0 х 914.0
Примечания 1) Помимо вышеупомянутых стандартов применяются также стандарты GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 и т.д. 2) Для концентрических и эксцентрических редукторов с размерами, большими, чем указанные в таблице выше,они будут поставляться в соответствии с размерами, согласованными покупателем и производителем, или в соответствии с размерами производителя..
