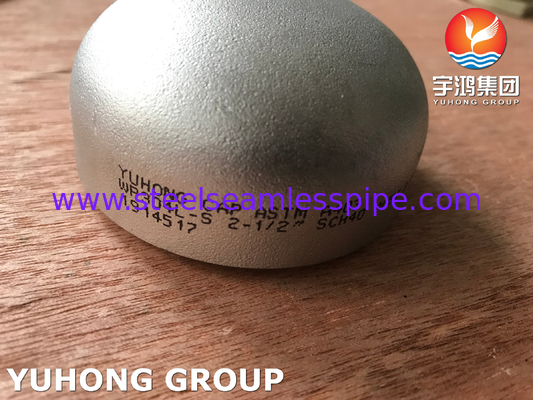

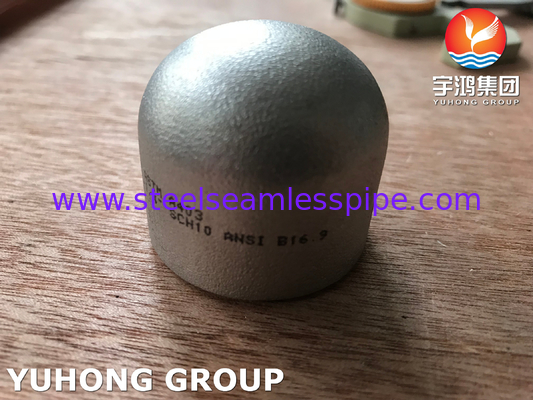

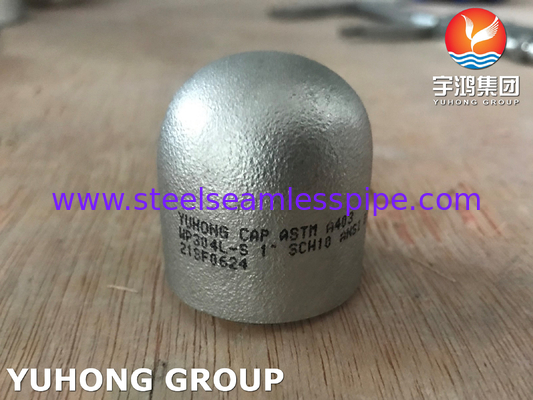

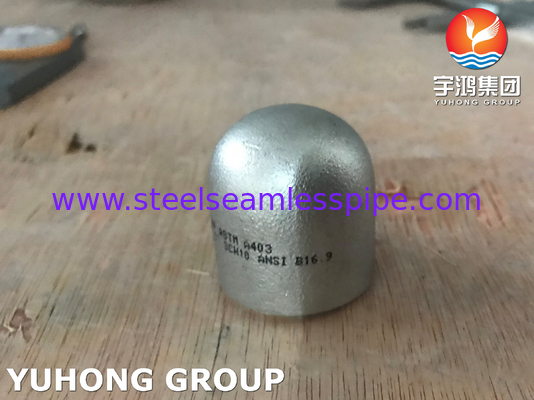

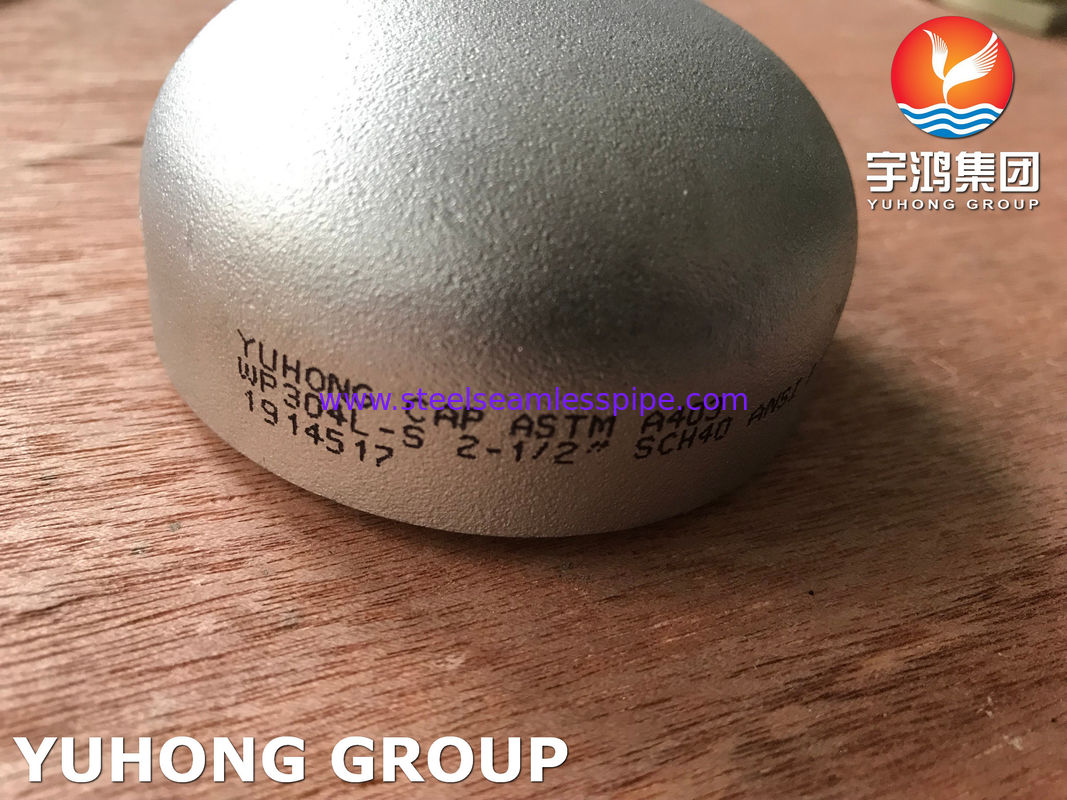

АСТМ A403 WP304L 1.4307 Крышка с крышкой из нержавеющей стали
Обзор:
Крышки конца WP304L являются важнейшими компонентами, используемыми в различных системах труб, особенно в отраслях промышленности, где необходимы коррозионная стойкость и долговечность.эти конечные крышки предназначены для обеспечения надежного закрытия в конце труб, предотвращая утечку жидкостей и обеспечивая целостность конструкции.
Обозначение ¥304L ¥ означает, что этот сплав имеет более низкое содержание углерода по сравнению со стандартной 304 нержавеющей стали,повышение сварной способности и снижение риска образования карбида во время сваркиЭто делает WP304L подходящим для применения при высоких температурах и в среде, подверженной воздействию коррозионных веществ.
Эти конечные крышки обладают превосходной устойчивостью к окислению и коррозии, что делает их идеальными для использования в химической обработке, пищевых продуктах и напитках, фармацевтических и морских приложениях.Материал также не является магнитным и имеет хорошую прочность и пластичность., что способствует его универсальности в различных условиях.
Изготовленные с помощью таких процессов, как горячая или холодная обработка, эти колонки имеют различные размеры и толщину стенки для удовлетворения различных потребностей в трубах.Они могут использоваться как в сварных, так и в натяжных соединенияхКроме того, крышки конца WP304L соответствуют отраслевым стандартам, обеспечивая качество и надежность.
С точки зрения технического обслуживания эти крышки требуют минимального ухода из-за их прочной природы, хотя регулярные проверки могут помочь определить любые признаки износа или коррозии с течением времени.Их долговечность и долговечность не только уменьшают необходимость частого замены, но и способствуют общей эффективности и безопасности трубопроводной системы.
Спецификация:
| Стандартный |
ASTM A403/ASME SA403 |
| Материал |
WP304L; 1.4307 |
| Тип |
Капсула задницы |
| Соединение |
Сварка |
| Размер |
1/2"-48" ((DN15-DN1200) или на заказ |
| Толщина |
SCH10S-XXS ((2-60 мм) |
| Поверхность |
Раздувание песка |
| Упаковка |
Коробка из фанеры/палетка |
Химический состав:
| Уровень |
В |
Мн |
П |
S |
Да, да. |
Ни. |
КР |
| WP304L |
0.03 максимум |
2.0 максимум |
0.045 максимум |
0.03 максимум |
1.00 максимум |
8.0-12.0 |
18.0-20.0 |
Механические свойства:
| Уровень |
Сила подачи, минимум,
ksi [MPa] |
Прочность на растяжение, мин.
ksi [MPa] |
Удлинение
%
|
| WP304L |
25 ((170) |
70 ((485) |
28 |
Размер для BW Cap:
 |
| Номинальный размер |
Внешний диаметр на бевеле
(мм)
|
Длина
(мм)
|
Ограничение толщины стены для длины E
(мм)
|
| DN |
НПС |
Передозировка. |
Е |
Е1 |
| 15 |
1/2 |
21.3 |
25 |
25 |
4.57 |
| 20 |
3/4 |
26.7 |
25 |
25 |
3.81 |
| 25 |
1 |
33.4 |
38 |
38 |
4.57 |
| 32 |
1 1/4 |
42.2 |
38 |
38 |
4.83 |
| 40 |
1 1/2 |
48.3 |
38 |
38 |
5.08 |
| 50 |
2 |
60.3 |
38 |
44 |
5.59 |
| 65 |
2 1/2 |
73.0 |
38 |
51 |
7.11 |
| 80 |
3 |
88.9 |
51 |
64 |
7.62 |
| 90 |
3 1/2 |
101.6 |
64 |
76 |
8.13 |
| 100 |
4 |
114.3 |
64 |
76 |
8.64 |
| 125 |
5 |
141.3 |
76 |
89 |
9.65 |
| 150 |
6 |
168.3 |
89 |
102 |
10.92 |
| 200 |
8 |
219.1 |
102 |
127 |
12.7 |
| 250 |
10 |
273.0 |
127 |
152 |
12.7 |
| 300 |
12 |
323.8 |
152 |
178 |
12.7 |
| 350 |
14 |
355.6 |
165 |
191 |
12.7 |
| 400 |
16 |
406.4 |
178 |
203 |
12.7 |
| 450 |
18 |
457.0 |
203 |
229 |
12.7 |
| 500 |
20 |
508.0 |
229 |
254 |
12.7 |
| 550 |
22 |
559.0 |
254 |
254 |
12.7 |
| 600 |
24 |
610.0 |
267 |
305 |
12.7 |
| 650 |
26 |
660.0 |
267 |
- Что? |
- Что? |
| 700 |
28 |
711.0 |
267 |
- Что? |
- Что? |
| 750 |
30 |
762.0 |
267 |
- Что? |
- Что? |
| 800 |
32 |
813.0 |
267 |
- Что? |
- Что? |
| 850 |
34 |
864.0 |
267 |
- Что? |
- Что? |
| 900 |
36 |
914.0 |
267 |
- Что? |
- Что? |
| 950 |
38 |
965.0 |
305 |
- Что? |
- Что? |
| 1000 |
40 |
1016.0 |
305 |
- Что? |
- Что? |
| 1050 |
42 |
1067.0 |
305 |
- Что? |
- Что? |
| 1100 |
44 |
1118.0 |
343 |
- Что? |
- Что? |
| 1150 |
46 |
1168.0 |
343 |
- Что? |
- Что? |
| 1200 |
48 |
1219.0 |
343 |
- Что? |
- Что? |
ОБЩЕЕ ПРИМЕЧАНИЕ: Форма этих крышек должна быть эллипсоидной и соответствовать требованиям, изложенным в Кодексе ASME о котлах и сосудах под давлением.
Примечания:
(1) Длина E применяется для толщины, не превышающей толщины, указанной в столбце "Ограничительная толщина стенки для длины, E".
(2) Длина E1применяется для толщины, большей, чем указана в графе "Ограничительная толщина стенки для длины", E for NPS 24 and smaller.1производится по соглашению между производителем и покупателем. |
Применение:
1Трубопроводные системы: используются для уплотнения концов труб в химической, нефтяной и газовой промышленности, обеспечивая целостность и предотвращая утечки.
2Пищевая обработка: Подходит для обработки пищевых продуктов и систем переработки, где гигиена и коррозионная стойкость имеют решающее значение.
3Фармацевтическая промышленность: используется в производственных процессах, где чистота и низкое содержание никеля необходимы для предотвращения аллергических реакций.
4Пивоваренное оборудование: идеально подходит для пивоваренных систем, где оно помогает поддерживать качество пива.
5Морское применение: используется в морской среде из-за его устойчивости к коррозии соленой водой.
6. Строительство: применение в конструктивных компонентах, требующих долговечности и устойчивости к стихиям.
