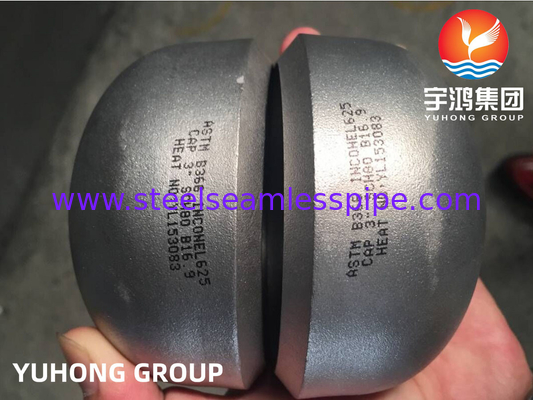

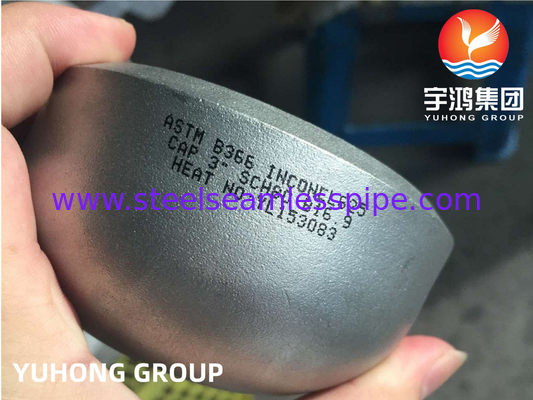

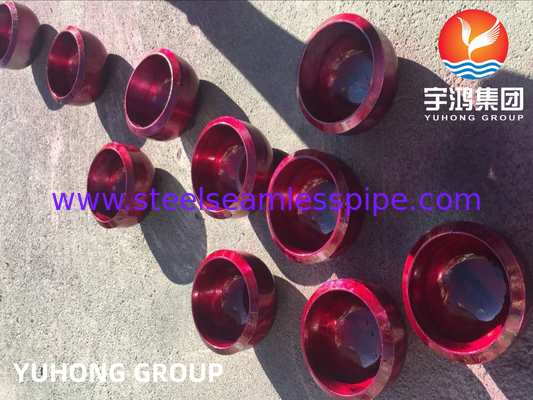

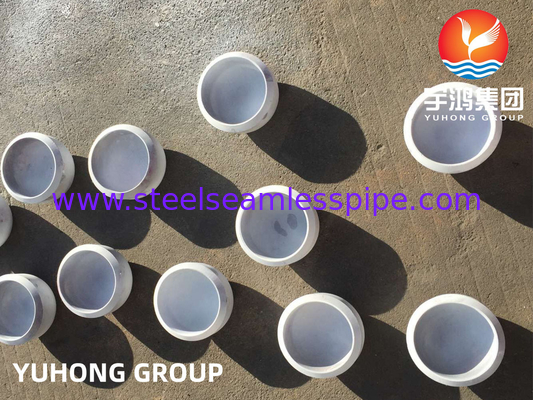

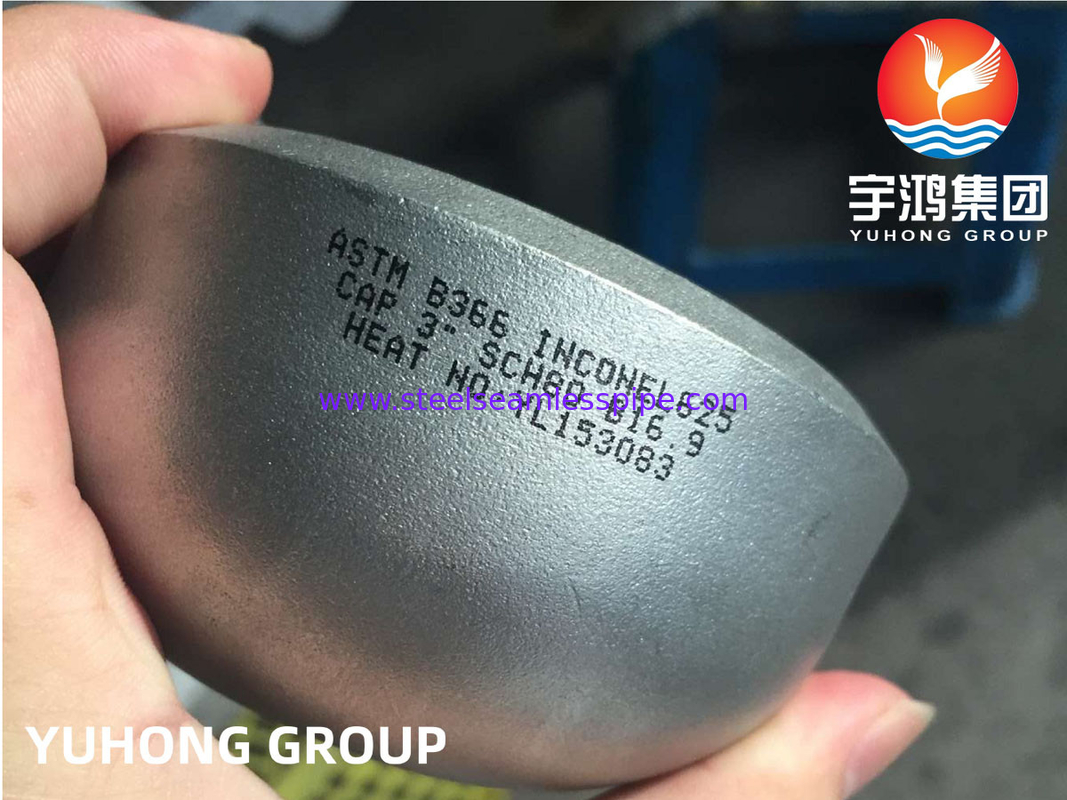

ASTM B366 Inconel 625 / UNS N06625 Концовая крышка Никелевая сплавная сталь

Обзор:

Капсула Inconel 625 - это трубная фитинг, используемая для покрытия конца трубы.Inconel 625 представляет собой высокопроизводительный сплав никель-хром-молибден, который обладает отличной коррозионной стойкостью в широком диапазоне коррозионных условий.Он особенно полезен в применениях, где требуется высокая прочность и устойчивость как к окислительным, так и к уменьшающим кислотам.Крышка обычно сварка на конце трубы, чтобы обеспечить постоянную печать, которая предотвращает утечки или загрязняющие вещества от входа в трубуВ настоящее время инконель 625 используется в таких отраслях промышленности, как химическая обработка, аэрокосмическая и морская техника.

Спецификация:



Стандартный	ASTM B366/ASME SB366
Материал	INCONEL 625/UNS N06625/DIN 2.4856
Тип	Капсула задницы
Соединение	Сварка
Размер	1/2"-48" ((DN15-DN1200) или на заказ
Толщина	SCH10S-XXS ((2-60 мм)
Поверхность	Раздувание песка
Упаковка	Коробка из фанеры/палетка



Химический состав:



Уровень

СНО

В

Мн

Да, да.

П

S

КР

Nb+Ta

Мо

Фэ

Аль.

Ти

Ни.

Инконел 625

N06625

0.10 максимум

0.50 максимум

0.50 максимум

0.015 максимум

0.015 максимум

20.0-23.0

3.15-4.15

8.0-10.0

5.0 максимум

0.40 максимум

0.40 максимум

580,0 мин



Механические свойства:



Уровень	СНО	Состояние	Сила урожая min, ksi [MPa]	Прочность на растяжение min, ksi [MPa]	Удлинение %
Инконел 625	N06625	Класс 1 (прожектованный)	60(414)	120 ((827)	30
		Степень 2 (отжиженный раствор)	40 ((276)	100 ((690)	30



Размер для BW Cap:



Номинальный размер		Внешний диаметр на бевеле (мм)	Длина (мм)		Ограничение толщины стены для длины E (мм)
DN	НПС	Передозировка.	Е	Е1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 1/2	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 1/2	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Что?	- Что?
700	28	711.0	267	- Что?	- Что?
750	30	762.0	267	- Что?	- Что?
800	32	813.0	267	- Что?	- Что?
850	34	864.0	267	- Что?	- Что?
900	36	914.0	267	- Что?	- Что?
950	38	965.0	305	- Что?	- Что?
1000	40	1016.0	305	- Что?	- Что?
1050	42	1067.0	305	- Что?	- Что?
1100	44	1118.0	343	- Что?	- Что?
1150	46	1168.0	343	- Что?	- Что?
1200	48	1219.0	343	- Что?	- Что?
ОБЩЕЕ ПРИМЕЧАНИЕ: Форма этих крышек должна быть эллипсоидной и соответствовать требованиям, изложенным в Кодексе ASME о котлах и сосудах под давлением. Примечания: (1) Длина E применяется для толщины, не превышающей толщины, указанной в столбце "Ограничительная толщина стенки для длины, E". (2) Длина E1применяется для толщины, большей, чем указана в графе "Ограничительная толщина стенки для длины", E for NPS 24 and smaller.1производится по соглашению между производителем и покупателем.



Применение:

1Нефтяная и газовая промышленность: крышки Inconel 625 могут использоваться для оборудования скважин нефти и газа, компонентов бурения и теплообменников.

2Химическая промышленность: капсулы Inconel 625 могут использоваться в обрабатывающем оборудовании, таком как реакторы, дистилляционные колонны и сосуды под давлением.

3Аэрокосмическая промышленность: крышки Inconel 625 могут использоваться в самолетах и ракетных двигателях, а также в выхлопных системах.

4. Морская промышленность: крышки Inconel 625 могут использоваться в судостроении, в частности в трубопроводах морской воды, теплообменниках и других морских приложениях.
