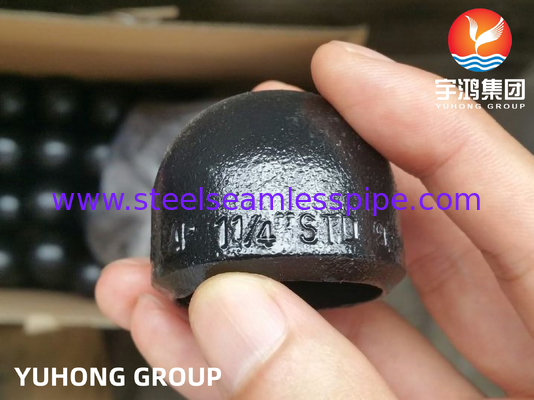

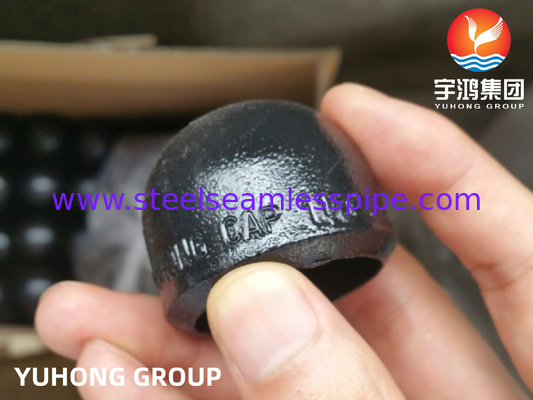

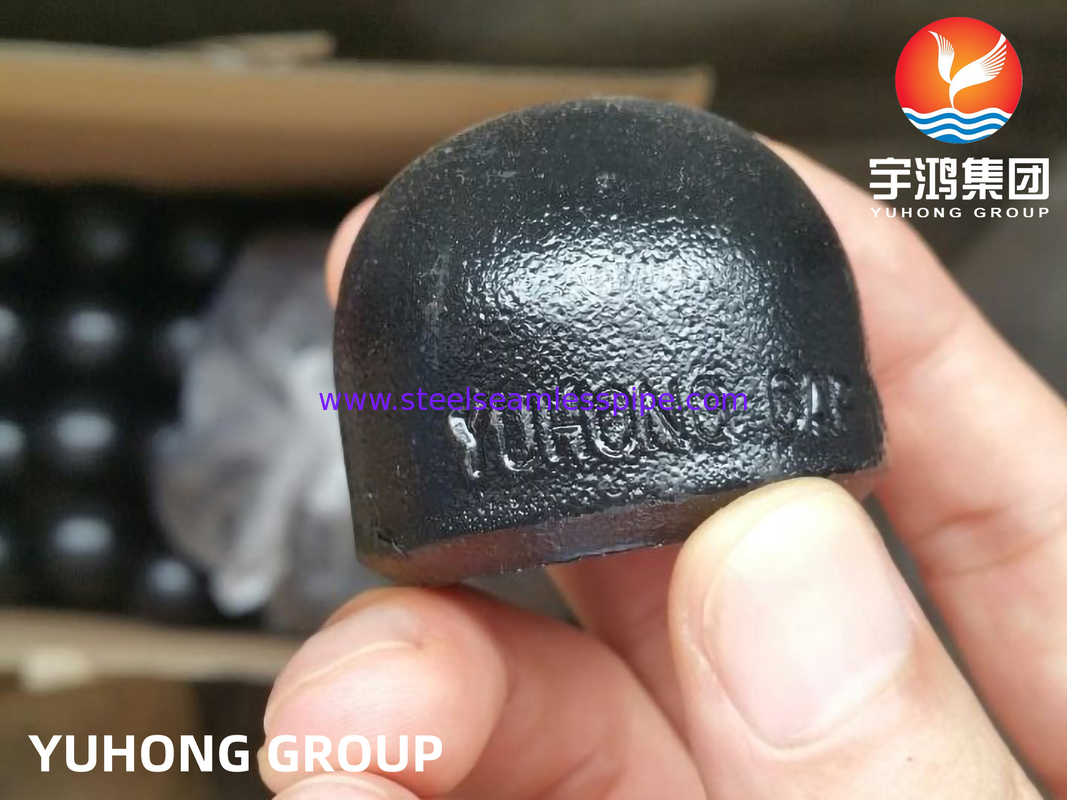

АСТМ A234 WPB Крайняя крышка трубы из углеродистой стали

Обзор:

WPB конечная крышка является важным компонентом в различных трубопроводах и трубопроводах, предназначенных для уплотнения концов или окончаний трубы или трубы.или композитный, его основная функция заключается в предотвращении проникновения загрязнителей, жидкостей или газов, обеспечивая целостность системы.

С точки зрения конструкции, он имеет плотное соответствие, что позволяет бесшовную установку.Выбор материала часто зависит от среды применения, включает ли он высокое давление, коррозионные вещества или экстремальные температуры.

Приложения WPB End Caps широко распространены, начиная от сантехники и систем HVAC до промышленных машин и автомобильных компонентов.Эти конечные крышки помогают поддерживать эффективность и безопасность системы, минимизируя утечки и защищая внутренние компоненты от внешних элементов.

Кроме того, они доступны в разных размерах и формах для размещения различных диаметров труб и спецификаций, что делает их универсальными для многих установок.эти конечные крышки обычно можно легко снять и заменить, облегчающие ремонт или модификацию системы без значительного времени простоя.

Спецификация:



Стандартный	ASTM A234/ASME SA234
Материал	WPB
Тип	Капсула задницы
Соединение	Сварка
Размер	1/2"-48" ((DN15-DN1200) или на заказ
Толщина	SCH10S-XXS ((2-60 мм)
Поверхность	Черная живопись

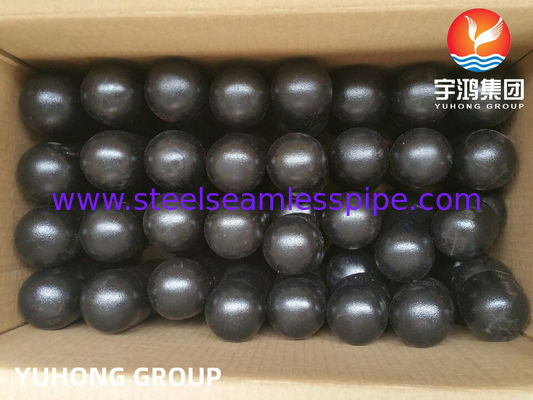

Упаковка	Коробка из фанеры/палетка



Химический состав:



Уровень	В	Мн	П	S	Да, да.	КР	Мо	Ни.	Ку	Прочие
WPB	0.03 максимум	0.29-1.06	0.05 максимум	0.058 максимум	0.10 мин.	0.40 максимум	0.15 максимум	0.40 максимум	0.40 максимум	Ванадий 0.08



Механические свойства:



Уровень	Сила подачи, минимум, ksi [MPa]	Прочность на растяжение, мин. ksi [MPa]	Удлинение %
WPB	35(240)	60 ((415)	22



Размер для BW Cap:



Номинальный размер		Внешний диаметр на бевеле (мм)	Длина (мм)		Ограничение толщины стены для длины E (мм)
DN	НПС	Передозировка.	Е	Е1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 1/2	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 1/2	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Что?	- Что?
700	28	711.0	267	- Что?	- Что?
750	30	762.0	267	- Что?	- Что?
800	32	813.0	267	- Что?	- Что?
850	34	864.0	267	- Что?	- Что?
900	36	914.0	267	- Что?	- Что?
950	38	965.0	305	- Что?	- Что?
1000	40	1016.0	305	- Что?	- Что?
1050	42	1067.0	305	- Что?	- Что?
1100	44	1118.0	343	- Что?	- Что?
1150	46	1168.0	343	- Что?	- Что?
1200	48	1219.0	343	- Что?	- Что?
ОБЩЕЕ ПРИМЕЧАНИЕ: Форма этих крышек должна быть эллипсоидной и соответствовать требованиям, изложенным в Кодексе ASME о котлах и сосудах под давлением. Примечания: (1) Длина E применяется для толщины, не превышающей толщины, указанной в столбце "Ограничительная толщина стенки для длины, E". (2) Длина E1применяется для толщины, большей, чем указана в графе "Ограничительная толщина стенки для длины", E for NPS 24 and smaller.1производится по соглашению между производителем и покупателем.
