| Место происхождения: | Китай |
| Фирменное наименование: | YUHONG HOLDING GROUP |
| Сертификация: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Номер модели: | C44300, C68700, C70600, C71500 |
| Количество мин заказа: | 100KGS |
|---|---|
| Цена: | NEGOTIABLE |
| Упаковывая детали: | Пакет деревянной коробки |
| Время доставки: | 15-20 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | Согласно запросу клиента |
| Материал: | C44300, C68700, C70600, C71500 | Стандартный: | ASTM B111, ASTM B88, ASTM B288, ASTM B688 |
|---|---|---|---|
| Тип продуктов: | Безшовная трубка, сваренная трубка, медный штуцер, медная трубка ребра | TPI: | BV, SGS, IEI, УНЫЛЫЕ,…. |
| Пакет: | Курсировать-деревянный случай /Iron случая | ||
| Высокий свет: | Прохладитель воздуха Медная сплавная трубка,C70600 Бесшовная трубка из медного сплава,Бесшовная трубка из медного сплава 15 мм |
||

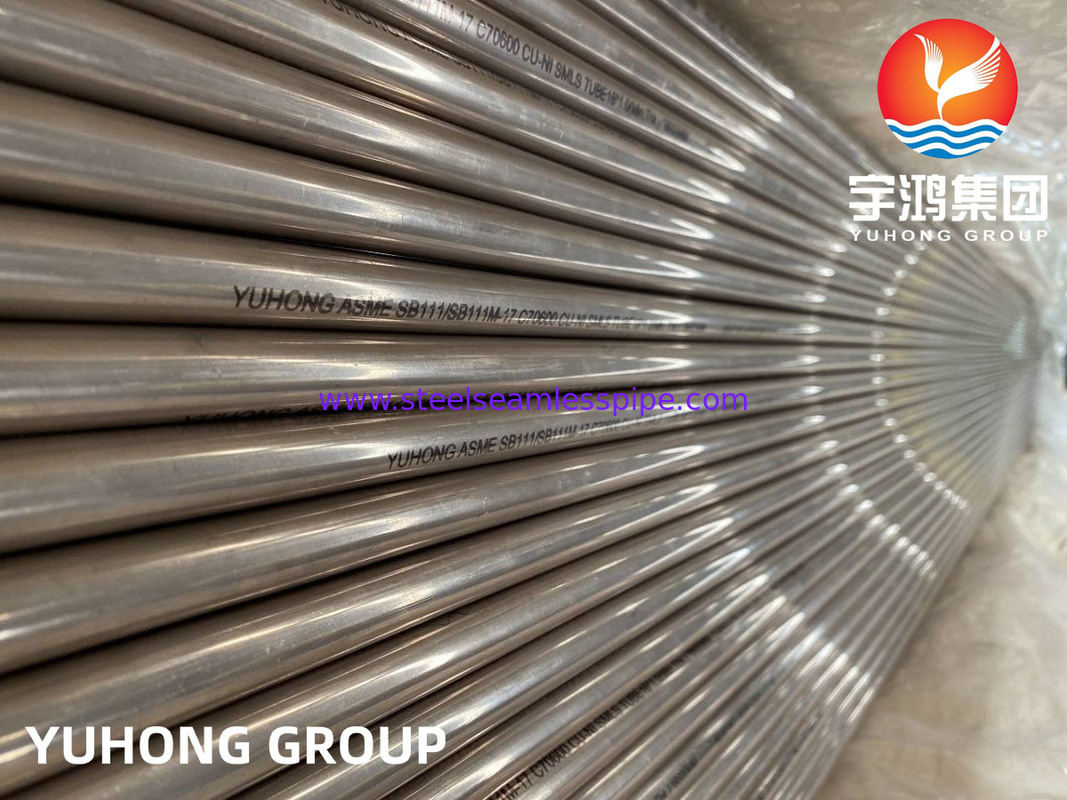

Бесшовная трубка из медного сплава ASME B111 CuNi 90/10 C70600 15 мм, 25 мм, 50 мм, воздухоохладитель, нагреватель для очистки воды
| АСТМ Б-111-89а/АСМЕ СБ-111-89а БЕСШОВНЫЕ КОНДЕНСАТОРНЫЕ ТРУБКИ И НАКОНЕЧНИКИ ИЗ МЕДИ И МЕДНЫХ СПЛАВОВ |
| 1 Область применения 1.1 Настоящие технические условия охватывают бесшовные трубы и втулки из меди и различных медных сплавов диаметром до 31/8 дюйма включительно для использования в поверхностных конденсаторах, испарителях и теплообменниках.трубы для этого применения обычно изготавливаются из следующих видов меди или медных сплавов: |
| Медь или медный сплав | Предыдущее использование | Тип металла |
| УНС Нет | Обозначение | |
| С10200 | ИЗ | Бескислородный, без остаточных раскислителей. |
| C12000 | DLP | Фосфорированный, с низким содержанием остаточного фосфора |
| C12200 | ДХП | Фосфорированный, с высоким содержанием остаточного фосфора |
| C14200 | ДПА | Фофорированный, мышьяк |
| C19200 | - | Фофорированный, 1% железа |
| C23000 | - | Красная латунь |
| C28000 | - | Мунц Металл |
| C44300 | - | Адмиралтейские металлы, B, C и D |
| C44400 | - | - |
| C44500 | - | - |
| C60800 | - | Алюминиевая бронза |
| C68700 | - | Алюминий Латунь, B |
| C70400 | - | 95-5 Медь-никель |
| C70600 | - | 90-10 Медь-никель |
| C71000 | - | 80-20 Медь-никель |
| C71500 | - | 70-30 Медь-никель |
| C71640 | - | Медь-никель-железо-марганец |
| C72200 | - | - |
1.2 Предупреждение. Ртуть представляет собой определенную опасность для здоровья при использовании и утилизации (см. 12.1.).
| Медный сплав UNS №. | Медь плюс названные элементы % мин. |
| C60800 | 99,5 |
| C70400 | 99,5 |
| C70600 | 99,5 |
| C71000 | 99,5 |
| C71500 | 99,5 |
| C71640 | 99,5 |
| C72200 | 99,8 |
Для медных сплавов, в которых в качестве остатка указан цинк.либо медь, либо цинк можно принять за разницу
между суммой всех анализируемых элементов и 100%
ТАБЛИЦА 1 ХИМИЧЕСКИЕ ТРЕБОВАНИЯ
| Состав, % | |||||||||||||
| Медь или медный сплав UNS №. | МедьА | Банка | Алюминий | Никель, включая кобальт | Упреждение, макс. | Железо | Цинк | Манагнезе | Мышьяк | Сурьма | Фосфор | Хро миум |
Другие именованные элементы |
| С10200 | 99,95 мин. | - | - | - | - | - | - | - | - | - | - | - | - |
| C12000 | 99,90 мин. | - | - | - | - | - | - | - | - | - | 0,004-0,012 | - | - |
| C12200 | 99,9 мин. | - | - | - | - | - | - | - | - | - | 0,015-0,040 | - | - |
| C14200 | 99,40 мин. | - | - | - | - | - | - | - | 0,15-0,50 | - | 0,015-0,040 | - | - |
| C19200 | 98,7 мин. | - | - | - | - | 0,8-1,2 | - | - | 0,15-0,50 | - | 0,01-0,04 | - | - |
| C23000 | 84,0-86,0 | - | - | - | 0,05 | 0,05 макс. | перепоминание | - | - | - | - | - | - |
| C28000 | 59,0-63,0 | - | - | - | 0,30 | 0,07 макс. | остаток | - | - | - | - | - | - |
| C44300 | 70,0-73,0 | 0,9-1,2 | - | - | 0,07 | 0,06 макс. | остаток | - | 0,02-0,06 | - | - | - | - |
| C44400 | 70,0-73,0 | 0,9-1,2 | - | - | 0,07 | 0,06 макс. | остаток | - | - | 0,02-0,10 | - | - | - |
| C44500 | 70,0-73,0 | 0,9-1,2 | - | - | 0,07 | 0,06 макс. | остаток | - | - | - | 0,02-0,10 | - | - |
| C60800 | остаток | - | 5,0-6,5 | - | 0,10 | 0,10 макс. | - | - | 0,02-0,35 | - | - | - | - |
| C68700 | 76,0-79,0 | - | 1,8-2,5 | - | 0,07 | 0,06 макс. | остаток | - | 0,02-0,10 | - | - | - | - |
| C70400 | остаток | - | 4,8-6,2 | 0,05 | 1,3-1,7 | 1,0макс. | 0,30-0,8 | - | - | - | - | - | |
| C70600 | остаток | - | 9,0-11,0 | 0,05Б | 1,0-1,8 | 1,0макс.Б | 1,0макс. | - | - | Б | - | Б | |
| C71000 | остаток | - | 19,0-23,0 | 0,05Б | 0,50-1,0 | 1,0макс.Б | 1,0макс. | - | - | Б | - | Б | |
| C71500 | остаток | - | 29,0-33,0 | 0,05Б | 0,40-1,0 | 1,0макс.Б | 1,0макс. | - | - | Б | - | Б | |
| C71640 | остаток | - | 29,0-32,0 | 0,05Б | 1,7-2,3 | 1,0макс.Б | 1,5-2,5 | - | - | Б | - | Б | |
| C72200 | остаток | - | 15,0-18,0 | 0,05Б | 0,50-1,0 | 1,0макс.Б | 1,0макс. | - | - | Б | 0,30 -0,70 |
Б | |
АМедь (включая серебро),
БЕсли продукт предназначен для последующих сварочных работ, как указано покупателем, содержание цинка должно составлять не более 0,50%.
свинец не более 0,02%, фосфор не более 0,02%, сера не более 0,02% и углерод не более 0,05%.
При анализе всех элементов таблицы 1 их сумма должна быть такой, как показано в следующей таблице.
| Медный сплав UNS №. | Медь плюс именованные элементы, % мин. |
| C23000 | 99,8 |
| C28000 | 99,7 |
| C44300 | 99,6 |
| C44400 | 99,6 |
| C44500 | 99,6 |
| C68700 | 99,5 |
ТАБЛИЦА 2 ТРЕБОВАНИЯ К РАСТЯЖЕНИЮ
| Медь или медный сплав UNS №. | Обозначение темперамента | Предел прочности на растяжение мин. тыс. фунтов на квадратный дюймА | Предел текучестиБмин тысяч фунтов на квадратный дюймА | Удлинение на 2 дюйма, мин% | |
| Стандартный | Бывший | ||||
| С10200, С12000, С12200, С14200 | Н55 | светлый | 36 | 30 | ... |
| С10200, С12000, С12200, С14200 | Н80 | упорный | 45 | 40 | ... |
| C19200 | 061 | отожженный | 38 | 12 | ... |
| C23000 | 061 | отожженный | 40 | 12 | ... |
| C28000 | 061 | отожженный | 50 | 20 | ... |
| С44300, С44400, С44500 | 061 | отожженный | 45 | 15 | ... |
| C60800 | 061 | отожженный | 50 | 19 | ... |
| C68700 | 061 | отожженный | 50 | 18 | ... |
| C70400 | 061 | отожженный | 38 | 12 | ... |
| C70400 | Н55 | светлый | 40 | 30 | ... |
| C70600 | 061 | отожженный | 40 | 15 | ... |
| C70600 | Н55 | светлый | 45 | 35 | ... |
| C71000 | 061 | отожженный | 45 | 16 | ... |
| C71500 | 061 | отожженный | 52 | 18 | ... |
| C71500 | - | - | - | - | - |
| Толщина стенок до 0,048 дюйма, вкл. | HR50 | нарисованный, снятый со стресса | 72 | 50 | 12 |
| Толщина стенок более 0,048 дюйма. | HR50 | нарисованный, снятый со стресса | 72 | 50 | 15 |
| C71640 | 061 | отожженный | 63 | 25 | ... |
| C71640 | HR50 | нарисовано, стресс снят | 81 | 58 | ... |
| C72200 | 061 | отожженный | 45 | 16 | ... |
| C72200 | Н55 | светлый | 50 | 30 | ... |
ТАБЛИЦА 3 ТРЕБОВАНИЯ К РАСШИРЕНИЮ
| Обозначение темперамента | Медь или медный сплав UNS №. | Расширение наружного диаметра Tbue, в процентах от первоначального наружного диаметра | |
| Стандартный | Бывший | ||
| 061 |
отожженный |
C19200 | 30 |
| C23000 | 20 | ||
| C28000 | 15 | ||
| К44300, К44400, К44500 | 20 | ||
| C60800 | 20 | ||
| C68700 | 20 | ||
| C70400 | 30 | ||
| C70600 | 30 | ||
| C71000 | 30 | ||
| C71500 | 30 | ||
| C71640 | 30 | ||
| C72200 | 30 | ||
| Н55 |
светлый |
К10200, К12000, К12200 | 20 |
| C14200 | 20 | ||
| C70400 | 20 | ||
| C70600 | 20 | ||
| C72200 | 20 | ||
| HR50 | нарисовано, стресс снят | C71500 | 20 |
| твердотянутый, с отожженным концом | К10200, К12000, К14200 | 30 | |
ТАБЛИЦА 4 ГЛУБИНА ВЫРЕЗКИ
| Толщина стенки трубки, дюймы | Наружный диаметр трубки, дюймы. | ||
| Свыше ¼–¾, в т.ч. | Свыше ¾ до 1 ¼, в т.ч. | Свыше 1¼ до 3⅓, в т.ч. | |
| Более 0,017-0,032 | 0,005 | 0,006 | 0,007 |
| 0,032-0,049, в т.ч. | 0,006 | 0,006 | 0,0075 |
| 0,049-0,083, в т.ч. | 0,007 | 0,0075 | 0,008 |
| 0,083-0,109, в т.ч. | 0,0075 | 0,0085 | 0,0095 |
| 0,109-0,120, в т.ч. | 0,009 | 0,009 | 0,011 |
ТАБЛИЦА 5 ДИАМЕТР ПРОВЕРЕННЫХ ОТВЕРСТИЙ
| Наружный диаметр трубки, дюймы. | Диаметр просверленных отверстий, дюйм. | Номер сверла. |
| ¼-¾, в т.ч. | 0,025 | 72 |
| Больше ¾-1, в т.ч. | 0,031 | 68 |
| Свыше 1-1¼, в т.ч. | 0,036 | 64 |
| Свыше 1¼-1½, в т.ч. | 0,042 | 58 |
| Свыше 1½-1¾, в т.ч. | .0046 | 56 |
| Свыше 1¾-2, в т.ч. | 0,052 | 55 |
Гидростатическое испытание. Каждая трубка должна выдерживать (без признаков утечки) внутреннее гидростатическое давление.
достаточно, чтобы подвергнуть материал напряжению в волокнах 7000 фунтов на квадратный дюйм, определяемому следующим уравнением для тонких полых
цилиндры под напряжением.Трубку не нужно испытывать при гидростатическом давлении более 1000 фунтов на квадратный дюйм, если не указано иное.
Р = 2Ст/(Д-0,8т), где:
P = гидростатическое давление, фунт/кв.дюйм.
t = толщина стенки трубы, дюймы.
D = внешний диаметр трубки.в и
S = допустимое напряжение материала, фунт на квадратный дюйм.
ТАБЛИЦА 6. ДОПУСКИ НА ДИАМЕТР
| Внешний диаметр, дюйм | Толщина стенки, дюйм. | ||||
| 0,020А 0,022 0,025 0,028 |
0,032 | 0,035 | 0,042 | 0,049 и более | |
| Допуск на диаметр, плюс и минус, дюймы. | |||||
| До 0,500, в т.ч. | 0,003 | 0,0025 | 0,0025 | 0,0025 | 0,0025 |
| Свыше 0,500-0,740, в т.ч. | 0,0040 | 0,004 | 0,004 | 0,0035 | 0,003 |
| Свыше 0,500-7,40, в т.ч. | 0,0060 | 0,006 | 0,005 | 0,0045 | 0,004 |
| Свыше 0,740-1,000, в т.ч. | ... | 0,009 | 0,008 | 0,006 | 0,045 |
| Свыше 1,250-1,375, в т.ч. | ... | ... | ... | 0,008 | 0,005 |
| Свыше 1.375-2.000, в т.ч. | ... | ... | ... | ... | 0,006 |
A Допуски в этом столбце применимы только к легкотянутым и тянутым закалкам.
Допуски на отожженные состояния должны быть согласованы между изготовителем и покупателем.
ТАБЛИЦА 7. ДОПУСКИ ПО ТОЛЩИНЕ СТЕНКИ, ПЛЮС И МИНУС.
| Толщина стенки, дюйм. | Внешний диаметр, дюйм. | ||
| От ⅛ до ⅝, в т.ч. | От ⅝ до 1, в т.ч. | Свыше 1 к 2, в т.ч. | |
| 0,020, в т.ч. до 0,032 | 0,003 | 0,003 | ... |
| 0,032, в т.ч. до 0,035 | 0,003 | 0,003 | 0,004 |
| 0,035, в т.ч. до 0,058 | 0,004 | 0,0045 | 0,0045 |
| 0,058, в т.ч. до 0,083 | 0,0045 | 0,005 | 0,005 |
| 0,083, в т.ч. до 0,120 | 0,005 | 0,0065 | 0,0065 |
| 0,120, в т.ч. до 0,134 | 0,007 | 0,007 | 0,0075 |
ТАБЛИЦА 8. ДОПУСКИ НА ДЛИНУ
| Указанная длина, футы | Толерантность, все плюс, в. |
| До 15 | 3/32 |
| старше 15-20, в т.ч. | 1/8 |
| Свыше 20-30, в т.ч. | 5/32 |
| старше 30-60, в т.ч. | 3/8 |
| Свыше 60-100, в т.ч.А | 1/2 |
АКонденсаторные трубки длиной более 100 футов в настоящее время не пользуются спросом.Значения допусков по длине будут разработаны.
как подсказывает опыт.Значения допусков для длин при толщине стенки 0,020, вкл.до 0,032 согласно договоренности
между производителем или поставщиком и покупателем.
| Трубка.Внешний диаметр, дюйм | Толерантность |
| До ⅝, включительно | 0,010 дюйма. |
| Более ⅝ | 0,016 дюйма/дюйм.диаметра |
Свойства и химические составы, перечисленные в настоящей спецификации, в случае разногласий должны быть
определяться в соответствии со следующими методами ASTM:
| Тест | Обозначение ASTM |
| Химический анализ | Б 170А,Е53,Е54,Е62,Е75,Е478 |
| Размер зерна | Е112 |
| Расширение (проверка контактов) | Б153 |
| Нитрат ртути | Б154 |
| Напряжение | Е8 |
| Неразрушающий контроль | Е243 |
АСсылка на Спецификацию B170 относится к предлагаемым химическим методам в приложении к ней.
Когда Комитет E-1 протестировал и опубликовал методы анализа низкоуровневых примесей в меди.
приложение к Спецификации B 170 будет исключено.
ПРИЛОЖЕНИЯ (Необязательная информация)
Х1.ПЛОТНОСТЬ МЕДИ И МЕДНЫХ СПЛАВОВ
Х1.1 Плотности сплавов, на которые распространяется данная спецификация, приведены в таблице Х1.1.
ТАБЛИЦА X1.1 ПЛОТНОСТЬ
| Медь или медный сплав UNS №. | Плотность, фунт-дюйм3 |
| C10100,C10200,C10300,C10800,C12000,C12200,C14200 | 0,323 |
| C19200 | 0,320 |
| C23000 | 0,316 |
| C28000 | 0,303 |
| К44300, К44400, К44500 | 0,308 |
| C60800 | 0,295 |
| С61300,С61400 | 0,285 |
| C68700 | 0,301 |
| C70400 | 0,323 |
| C70600 | 0,323 |
| C71000 | 0,323 |
| C71500 | 0,323 |
| C71640 | 0,323 |
| C72200 | 0,323 |
| АСТМ Б-111-89а/АСМЕ СБ-111-89а БЕСШОВНЫЕ КОНДЕНСАТОРНЫЕ ТРУБКИ И НАКОНЕЧНИКИ ИЗ МЕДИ И МЕДНЫХ СПЛАВОВ |
| 1 Область применения 1.1 Настоящие технические условия охватывают бесшовные трубы и втулки из меди и различных медных сплавов диаметром до 31/8 дюйма включительно для использования в поверхностных конденсаторах, испарителях и теплообменниках.трубы для этого применения обычно изготавливаются из следующих видов меди или медных сплавов: |
| Медь или медный сплав | Предыдущее использование | Тип металла |
| УНС Нет | Обозначение | |
| С10200 | ИЗ | Бескислородный, без остаточных раскислителей. |
| C12000 | DLP | Фосфорированный, с низким содержанием остаточного фосфора |
| C12200 | ДХП | Фосфорированный, с высоким содержанием остаточного фосфора |
| C14200 | ДПА | Фофорированный, мышьяк |
| C19200 | - | Фофорированный, 1% железа |
| C23000 | - | Красная латунь |
| C28000 | - | Мунц Металл |
| C44300 | - | Адмиралтейские металлы, B, C и D |
| C44400 | - | - |
| C44500 | - | - |
| C60800 | - | Алюминиевая бронза |
| C68700 | - | Алюминий Латунь, B |
| C70400 | - | 95-5 Медь-никель |
| C70600 | - | 90-10 Медь-никель |
| C71000 | - | 80-20 Медь-никель |
| C71500 | - | 70-30 Медь-никель |
| C71640 | - | Медь-никель-железо-марганец |
| C72200 | - | - |
1.2 Предупреждение. Ртуть представляет собой определенную опасность для здоровья при использовании и утилизации (см. 12.1.).
| Медный сплав UNS №. | Медь плюс названные элементы % мин. |
| C60800 | 99,5 |
| C70400 | 99,5 |
| C70600 | 99,5 |
| C71000 | 99,5 |
| C71500 | 99,5 |
| C71640 | 99,5 |
| C72200 | 99,8 |
Для медных сплавов, в которых в качестве остатка указан цинк.либо медь, либо цинк можно принять за разницу
между суммой всех анализируемых элементов и 100%
ТАБЛИЦА 1 ХИМИЧЕСКИЕ ТРЕБОВАНИЯ
| Состав, % | |||||||||||||
| Медь или медный сплав UNS №. | МедьА | Банка | Алюминий | Никель, включая кобальт | Упреждение, макс. | Железо | Цинк | Манагнезе | Мышьяк | Сурьма | Фосфор | Хро миум |
Другие именованные элементы |
| С10200 | 99,95 мин. | - | - | - | - | - | - | - | - | - | - | - | - |
| C12000 | 99,90 мин. | - | - | - | - | - | - | - | - | - | 0,004-0,012 | - | - |
| C12200 | 99,9 мин. | - | - | - | - | - | - | - | - | - | 0,015-0,040 | - | - |
| C14200 | 99,40 мин. | - | - | - | - | - | - | - | 0,15-0,50 | - | 0,015-0,040 | - | - |
| C19200 | 98,7 мин. | - | - | - | - | 0,8-1,2 | - | - | 0,15-0,50 | - | 0,01-0,04 | - | - |
| C23000 | 84,0-86,0 | - | - | - | 0,05 | 0,05 макс. | перепоминание | - | - | - | - | - | - |
| C28000 | 59,0-63,0 | - | - | - | 0,30 | 0,07 макс. | остаток | - | - | - | - | - | - |
| C44300 | 70,0-73,0 | 0,9-1,2 | - | - | 0,07 | 0,06 макс. | остаток | - | 0,02-0,06 | - | - | - | - |
| C44400 | 70,0-73,0 | 0,9-1,2 | - | - | 0,07 | 0,06 макс. | остаток | - | - | 0,02-0,10 | - | - | - |
| C44500 | 70,0-73,0 | 0,9-1,2 | - | - | 0,07 | 0,06 макс. | остаток | - | - | - | 0,02-0,10 | - | - |
| C60800 | остаток | - | 5,0-6,5 | - | 0,10 | 0,10 макс. | - | - | 0,02-0,35 | - | - | - | - |
| C68700 | 76,0-79,0 | - | 1,8-2,5 | - | 0,07 | 0,06 макс. | остаток | - | 0,02-0,10 | - | - | - | - |
| C70400 | остаток | - | 4,8-6,2 | 0,05 | 1,3-1,7 | 1,0макс. | 0,30-0,8 | - | - | - | - | - | |
| C70600 | остаток | - | 9,0-11,0 | 0,05Б | 1,0-1,8 | 1,0макс.Б | 1,0макс. | - | - | Б | - | Б | |
| C71000 | остаток | - | 19,0-23,0 | 0,05Б | 0,50-1,0 | 1,0макс.Б | 1,0макс. | - | - | Б | - | Б | |
| C71500 | остаток | - | 29,0-33,0 | 0,05Б | 0,40-1,0 | 1,0макс.Б | 1,0макс. | - | - | Б | - | Б | |
| C71640 | остаток | - | 29,0-32,0 | 0,05Б | 1,7-2,3 | 1,0макс.Б | 1,5-2,5 | - | - | Б | - | Б | |
| C72200 | остаток | - | 15,0-18,0 | 0,05Б | 0,50-1,0 | 1,0макс.Б | 1,0макс. | - | - | Б | 0,30 -0,70 |
Б | |
АМедь (включая серебро),
БЕсли продукт предназначен для последующих сварочных работ, как указано покупателем, содержание цинка должно составлять не более 0,50%.
свинец не более 0,02%, фосфор не более 0,02%, сера не более 0,02% и углерод не более 0,05%.
При анализе всех элементов таблицы 1 их сумма должна быть такой, как показано в следующей таблице.
| Медный сплав UNS №. | Медь плюс именованные элементы, % мин. |
| C23000 | 99,8 |
| C28000 | 99,7 |
| C44300 | 99,6 |
| C44400 | 99,6 |
| C44500 | 99,6 |
| C68700 | 99,5 |
ТАБЛИЦА 2 ТРЕБОВАНИЯ К РАСТЯЖЕНИЮ
| Медь или медный сплав UNS №. | Обозначение темперамента | Предел прочности на растяжение мин. тыс. фунтов на квадратный дюймА | Предел текучестиБмин тысяч фунтов на квадратный дюймА | Удлинение на 2 дюйма, мин% | |
| Стандартный | Бывший | ||||
| С10200, С12000, С12200, С14200 | Н55 | светлый | 36 | 30 | ... |
| С10200, С12000, С12200, С14200 | Н80 | упорный | 45 | 40 | ... |
| C19200 | 061 | отожженный | 38 | 12 | ... |
| C23000 | 061 | отожженный | 40 | 12 | ... |
| C28000 | 061 | отожженный | 50 | 20 | ... |
| С44300, С44400, С44500 | 061 | отожженный | 45 | 15 | ... |
| C60800 | 061 | отожженный | 50 | 19 | ... |
| C68700 | 061 | отожженный | 50 | 18 | ... |
| C70400 | 061 | отожженный | 38 | 12 | ... |
| C70400 | Н55 | светлый | 40 | 30 | ... |
| C70600 | 061 | отожженный | 40 | 15 | ... |
| C70600 | Н55 | светлый | 45 | 35 | ... |
| C71000 | 061 | отожженный | 45 | 16 | ... |
| C71500 | 061 | отожженный | 52 | 18 | ... |
| C71500 | - | - | - | - | - |
| Толщина стенок до 0,048 дюйма, вкл. | HR50 | нарисованный, снятый со стресса | 72 | 50 | 12 |
| Толщина стенок более 0,048 дюйма. | HR50 | нарисованный, снятый со стресса | 72 | 50 | 15 |
| C71640 | 061 | отожженный | 63 | 25 | ... |
| C71640 | HR50 | нарисовано, стресс снят | 81 | 58 | ... |
| C72200 | 061 | отожженный | 45 | 16 | ... |
| C72200 | Н55 | светлый | 50 | 30 | ... |
ТАБЛИЦА 3 ТРЕБОВАНИЯ К РАСШИРЕНИЮ
| Обозначение темперамента | Медь или медный сплав UNS №. | Расширение наружного диаметра Tbue, в процентах от первоначального наружного диаметра | |
| Стандартный | Бывший | ||
| 061 |
отожженный |
C19200 | 30 |
| C23000 | 20 | ||
| C28000 | 15 | ||
| К44300, К44400, К44500 | 20 | ||
| C60800 | 20 | ||
| C68700 | 20 | ||
| C70400 | 30 | ||
| C70600 | 30 | ||
| C71000 | 30 | ||
| C71500 | 30 | ||
| C71640 | 30 | ||
| C72200 | 30 | ||
| Н55 |
светлый |
К10200, К12000, К12200 | 20 |
| C14200 | 20 | ||
| C70400 | 20 | ||
| C70600 | 20 | ||
| C72200 | 20 | ||
| HR50 | нарисовано, стресс снят | C71500 | 20 |
| твердотянутый, с отожженным концом | К10200, К12000, К14200 | 30 | |
ТАБЛИЦА 4 ГЛУБИНА ВЫРЕЗКИ
| Толщина стенки трубки, дюймы | Наружный диаметр трубки, дюймы. | ||
| Свыше ¼–¾, в т.ч. | Свыше ¾ до 1 ¼, в т.ч. | Свыше 1¼ до 3⅓, в т.ч. | |
| Более 0,017-0,032 | 0,005 | 0,006 | 0,007 |
| 0,032-0,049, в т.ч. | 0,006 | 0,006 | 0,0075 |
| 0,049-0,083, в т.ч. | 0,007 | 0,0075 | 0,008 |
| 0,083-0,109, в т.ч. | 0,0075 | 0,0085 | 0,0095 |
| 0,109-0,120, в т.ч. | 0,009 | 0,009 | 0,011 |
ТАБЛИЦА 5 ДИАМЕТР ПРОВЕРЕННЫХ ОТВЕРСТИЙ
| Наружный диаметр трубки, дюймы. | Диаметр просверленных отверстий, дюйм. | Номер сверла. |
| ¼-¾, в т.ч. | 0,025 | 72 |
| Больше ¾-1, в т.ч. | 0,031 | 68 |
| Свыше 1-1¼, в т.ч. | 0,036 | 64 |
| Свыше 1¼-1½, в т.ч. | 0,042 | 58 |
| Свыше 1½-1¾, в т.ч. | .0046 | 56 |
| Свыше 1¾-2, в т.ч. | 0,052 | 55 |
Гидростатическое испытание. Каждая трубка должна выдерживать (без признаков утечки) внутреннее гидростатическое давление.
достаточно, чтобы подвергнуть материал напряжению в волокнах 7000 фунтов на квадратный дюйм, определяемому следующим уравнением для тонких полых
цилиндры под напряжением.Трубку не нужно испытывать при гидростатическом давлении более 1000 фунтов на квадратный дюйм, если не указано иное.
Р = 2Ст/(Д-0,8т), где:
P = гидростатическое давление, фунт/кв.дюйм.
t = толщина стенки трубы, дюймы.
D = внешний диаметр трубки.в и
S = допустимое напряжение материала, фунт на квадратный дюйм.
ТАБЛИЦА 6. ДОПУСКИ НА ДИАМЕТР
| Внешний диаметр, дюйм | Толщина стенки, дюйм. | ||||
| 0,020А 0,022 0,025 0,028 |
0,032 | 0,035 | 0,042 | 0,049 и более | |
| Допуск на диаметр, плюс и минус, дюймы. | |||||
| До 0,500, в т.ч. | 0,003 | 0,0025 | 0,0025 | 0,0025 | 0,0025 |
| Свыше 0,500-0,740, в т.ч. | 0,0040 | 0,004 | 0,004 | 0,0035 | 0,003 |
| Свыше 0,500-7,40, в т.ч. | 0,0060 | 0,006 | 0,005 | 0,0045 | 0,004 |
| Свыше 0,740-1,000, в т.ч. | ... | 0,009 | 0,008 | 0,006 | 0,045 |
| Свыше 1,250-1,375, в т.ч. | ... | ... | ... | 0,008 | 0,005 |
| Свыше 1.375-2.000, в т.ч. | ... | ... | ... | ... | 0,006 |
A Допуски в этом столбце применимы только к легкотянутым и тянутым закалкам.
Допуски на отожженные состояния должны быть согласованы между изготовителем и покупателем.
ТАБЛИЦА 7. ДОПУСКИ ПО ТОЛЩИНЕ СТЕНКИ, ПЛЮС И МИНУС.
| Толщина стенки, дюйм. | Внешний диаметр, дюйм. | ||
| От ⅛ до ⅝, в т.ч. | От ⅝ до 1, в т.ч. | Свыше 1 к 2, в т.ч. | |
| 0,020, в т.ч. до 0,032 | 0,003 | 0,003 | ... |
| 0,032, в т.ч. до 0,035 | 0,003 | 0,003 | 0,004 |
| 0,035, в т.ч. до 0,058 | 0,004 | 0,0045 | 0,0045 |
| 0,058, в т.ч. до 0,083 | 0,0045 | 0,005 | 0,005 |
| 0,083, в т.ч. до 0,120 | 0,005 | 0,0065 | 0,0065 |
| 0,120, в т.ч. до 0,134 | 0,007 | 0,007 | 0,0075 |
ТАБЛИЦА 8. ДОПУСКИ НА ДЛИНУ
| Указанная длина, футы | Толерантность, все плюс, в. |
| До 15 | 3/32 |
| старше 15-20, в т.ч. | 1/8 |
| Свыше 20-30, в т.ч. | 5/32 |
| старше 30-60, в т.ч. | 3/8 |
| Свыше 60-100, в т.ч.А | 1/2 |
АКонденсаторные трубки длиной более 100 футов в настоящее время не пользуются спросом.Значения допусков по длине будут разработаны.
как подсказывает опыт.Значения допусков для длин при толщине стенки 0,020, вкл.до 0,032 согласно договоренности
между производителем или поставщиком и покупателем.
| Трубка.Внешний диаметр, дюйм | Толерантность |
| До ⅝, включительно | 0,010 дюйма. |
| Более ⅝ | 0,016 дюйма/дюйм.диаметра |
Свойства и химические составы, перечисленные в настоящей спецификации, в случае разногласий должны быть
определяться в соответствии со следующими методами ASTM:
| Тест | Обозначение ASTM |
| Химический анализ | Б 170А,Е53,Е54,Е62,Е75,Е478 |
| Размер зерна | Е112 |
| Расширение (проверка контактов) | Б153 |
| Нитрат ртути | Б154 |
| Напряжение | Е8 |
| Неразрушающий контроль | Е243 |
АСсылка на Спецификацию B170 относится к предлагаемым химическим методам в приложении к ней.
Когда Комитет E-1 протестировал и опубликовал методы анализа низкоуровневых примесей в меди.
приложение к Спецификации B 170 будет исключено.
ПРИЛОЖЕНИЯ (Необязательная информация)
Х1.ПЛОТНОСТЬ МЕДИ И МЕДНЫХ СПЛАВОВ
Х1.1 Плотности сплавов, на которые распространяется данная спецификация, приведены в таблице Х1.1.
ТАБЛИЦА X1.1 ПЛОТНОСТЬ
| Медь или медный сплав UNS №. | Плотность, фунт-дюйм3 |
| C10100,C10200,C10300,C10800,C12000,C12200,C14200 | 0,323 |
| C19200 | 0,320 |
| C23000 | 0,316 |
| C28000 | 0,303 |
| К44300, К44400, К44500 | 0,308 |
| C60800 | 0,295 |
| С61300,С61400 | 0,285 |
| C68700 | 0,301 |
| C70400 | 0,323 |
| C70600 | 0,323 |
| C71000 | 0,323 |
| C71500 | 0,323 |
| C71640 | 0,323 |
| C72200 | 0,323 |
Таблицы сравнения материалов (ASTM →KS, JIS, DIN, BS, NBN, NF, UNI)
| АСТМСТАНДАРТ | УНС НЕТ. | КОРЕЯ/ЯПОНИЯ | НЕМЕЦКИЙ | БРИТАНСКИЙ | ИСО | ||||||
| Символ KS/JIS | Номер KS/JIS | Тип DIN | Номер DIN | Номер материала | Номер БС | Оценка BS | Примечания | Тип ИСО | Номер ISO | ||
| B 111 Бесшовные конденсаторные трубки и наконечники из меди и медных сплавов | |||||||||||
| C44300 | C44300 | C4430T/C4430T | Д5301/Х3300 | CuZn28Sn | 1785 г. | 2871 | CZ111 | CuZn28Sn1 | Р1337 | ||
| C68700 | C68700 | C6870T/C6870T | Д5301/Х3300 | CuZN20Al | 1785 г. | 2871 | CZ110 | CuZn20Al2 | 426-И | ||
| C70600 | C70600 | С7060Т/С7060Т | Д5301/Х3300 | CuNi10Fe1Mn | 17664 | 2871 | CN102 | CuNi10Fe1Mn | 429 | ||
| C71000 | C71000 | С7100Т/С7100Т | Д5301/Х3300 | ||||||||
| C71500 | C71500 | С7150Т/С7150Т | Д5301/Х3300 | CuNi30Mn1Fe | 17664 | 2871 | CN107 | CuNi30Mn1Fe | |||
| C71640 | C71640 | C7164T/C7164T | Д5301/Х3300 | CuNi30Fe2Mn2 | 17664 | 2871 | CN108 | CuN | |||
Контактное лицо: Naty Shen
Телефон: 008613738423992
Факс: 0086-574-88017980
