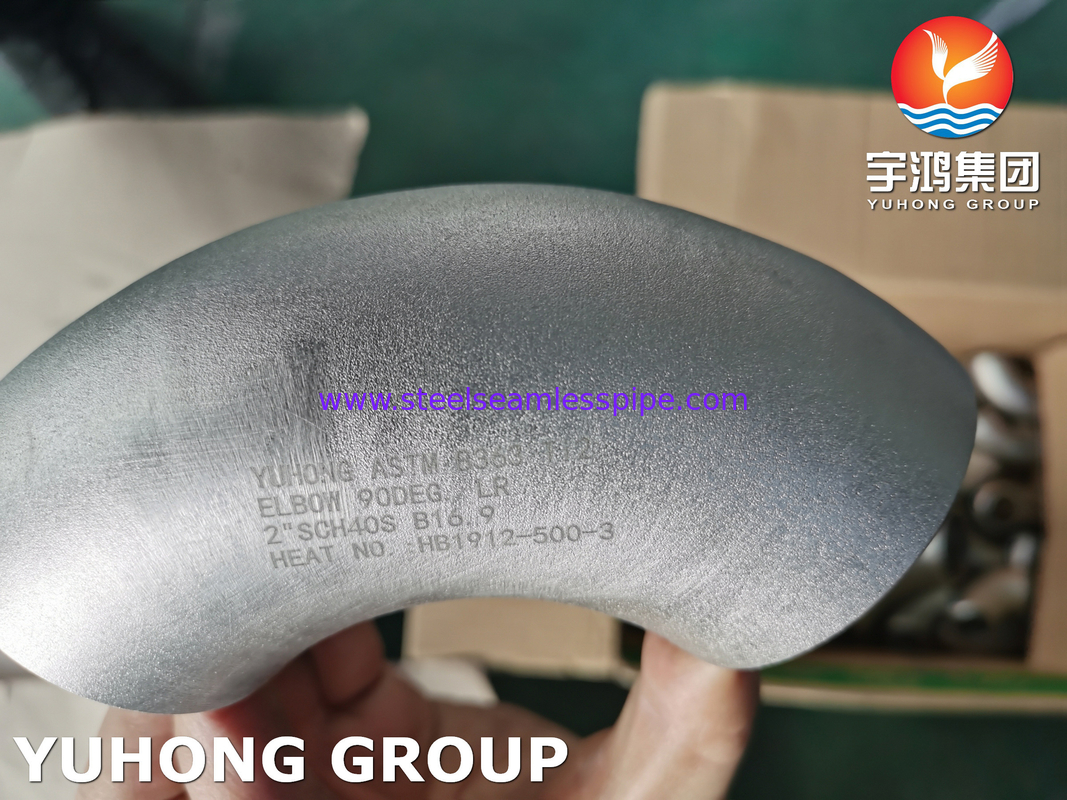

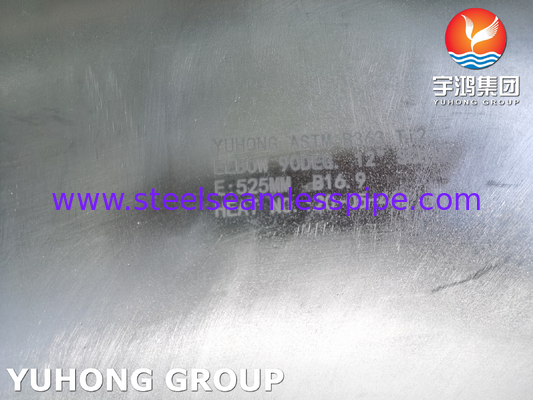

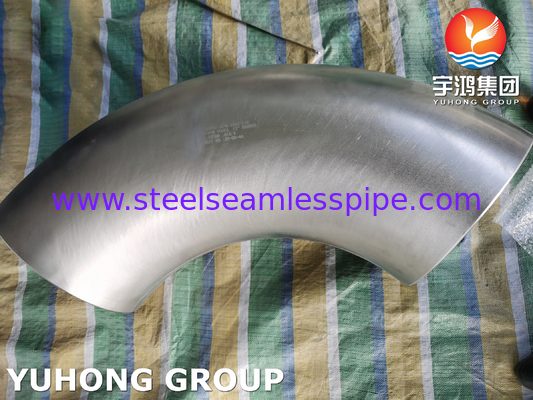

ASTM B363 WPT2 Эльбо Титановый Сплав Стальной Боттвейд Фитинг ASME B16.9

Обзор:

Титановый локоть 2-го класса - это тип трубопровода, изготовленный из коммерческого чистого титана, также известного как титан 2-го класса.хорошая формальностьОн содержит небольшое количество палладия, что повышает его коррозионную стойкость.

Локоть, в контексте трубных фитингов, - это устройство, которое изменяет направление потока в трубопроводной системе.Он обычно используется для соединения двух труб разного диаметра или для изменения направления потока жидкости в трубопроводной системе.

Когда дело доходит до применения, титановые локти 2 класса обычно используются в промышленности, где коррозионная стойкость и соотношение прочности к весу являются критическими факторами, такими как химическая обработка,морская среда, аэрокосмические, медицинские имплантаты и многое другое.

Конкретная конструкция, размеры и спецификации титанового локтя 2 класса могут варьироваться в зависимости от предполагаемого применения и отраслевых стандартов.Важно убедиться, что локоть отвечает требованиям стандартов и спецификаций для конкретного применения.

В целом, титановые локти 2 класса ценятся за их коррозионную стойкость, легкий вес и прочность, что делает их ценным компонентом в различных промышленных и коммерческих приложениях.

Спецификация:

Химический состав:

Механические свойства:


Размер:

Номинальный размер		Внешний диаметр на бевеле (мм)	От центра до конца (мм)
			90° локоть		45° локоть
DN	НПС	Передозировка.	А.		В.
			LR	SR	LR
15	1/2	21.3	38	- Что?	16
20	3/4	26.7	38	- Что?	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
Примечания: 1) Помимо них применяются также GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 и т.д. 2) Локоть с NPS выше 48 должна производиться в соответствии с размерами, согласованными покупателем и производителем.
