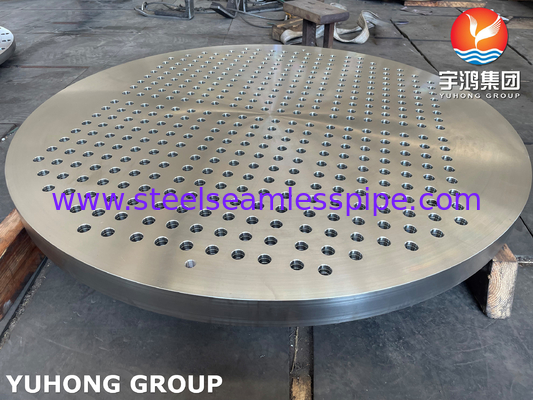

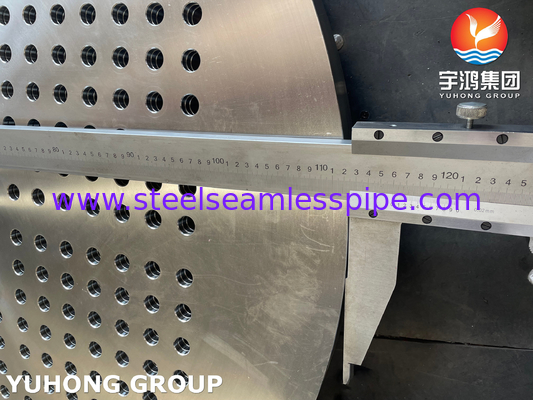

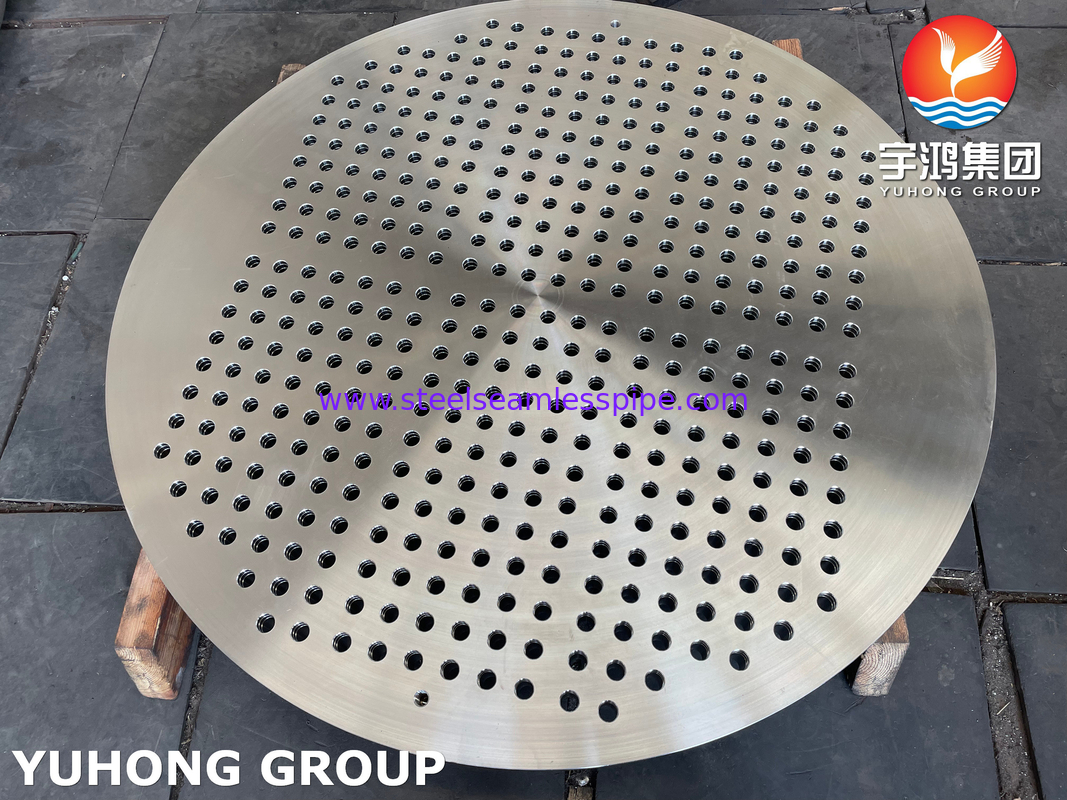

ASTM A182 F316L / 1.4404 Лист трубы из нержавеющей стали

ASTM A182 F316L / UNS S31603 / 1.4404Лист трубы из нержавеющей стали для теплообменника

Тюбная плита, также известная как трубная плита, является компонентом теплообменника, который отделяет сторону оболочки и сторону труб обменника.Он служит опорой для труб теплообменника и обеспечивает герметичный барьер между двумя потоками жидкости.

Трубки обычно вставляются, а затем расширяются в отверстия в листе трубки, чтобы обеспечить безопасное и беспроницаемое соединение.Это расширение создает сильную механическую связь между трубками и листом труб, что позволяет эффективно передавать тепло между двумя потоками жидкости.

Листы труб обычно изготавливаются из таких материалов, как углеродистая сталь, нержавеющая сталь или другие коррозионностойкие сплавы,в зависимости от конкретных требований теплообменника и свойств обрабатываемых жидкостей.

Эквивалентный класс из нержавеющей стали 316L

Одним из наиболее распространенных теплообменников, используемых в промышленных процессах, является теплообменник "Shell & Tube Heat Exchanger".
Они доступны во многих формах и размерах и используются в промышленности более 150 лет.
Субдизайн: фиксированный, U-трубный и плавающий.
Основные приложения - это те, где высокое давление/температура являются ключевыми соображениями.
Внешняя оболочка, в которой находится пучок труб (они могут быть сконфигурированы как плавнистые, простые и т.д.), запечатанный на каждом конце трубным листом, который
Изолирует трубы и внешнюю оболочку. теплообменники на трубах и трубах способны передавать большое количество тепла с низкими затратами.Это связано как с простотой конструкции, так и с эффективностью , объем жидкости и, что важно, площадь на полу.

Важные факторы для строительства и обслуживания теплообменников

1. Соединение листового соединения трубы с трубой: соединение между трубой и листовым соединением трубы имеет решающее значение для предотвращения утечек и обеспечения долгосрочной производительности.или расширяются используются для создания сильного и надежного уплотнения между трубкой и листом трубки.

2. Защита от коррозии трубных листов: трубные листы часто подвергаются коррозионной среде, особенно в таких отраслях промышленности, как химическая обработка и нефтепереработка.Меры защиты от коррозии, такие как покрытия, облицовка или использование коррозионно устойчивых материалов используются для повышения долговечности трубного листа.

3. Устройство труб и их угол: Устройство труб и их угол в листе труб играют важную роль в определении характеристик теплопередачи теплообменника.Инженеры тщательно рассматривают такие факторы, как распределение потока жидкости, склонность к загрязнению и доступность для очистки при проектировании расположения труб в листе труб.

4. Дизайн расширения труб:Правильное расширение труб в листовой трубке имеет решающее значение для поддержания надежного соединения, позволяя при этом дифференциальное тепловое расширение между трубами и материалом листового трубкиОсобое внимание уделяется конструкции расширения, чтобы предотвратить такие проблемы, как растрескивание под давлением коррозии или отказ соединения труб.

5. Проверка и техническое обслуживание труб: Периодическая проверка и техническое обслуживание труб необходимы для обеспечения сохранности теплообменника.такие как ультразвуковое испытание или испытание вихревого тока, может использоваться для обнаружения дефектов или деградации в листе труб без необходимости его демонтажа.

Применение

Судостроительная промышленность,

Нефтехимическая и газовая промышленность,

Электроэнергетическая промышленность,

Промышленность клапанов,

Общие трубопроводы, соединяющие проекты и т.д.
