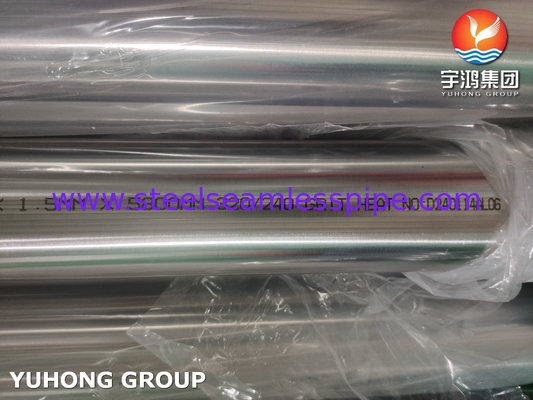

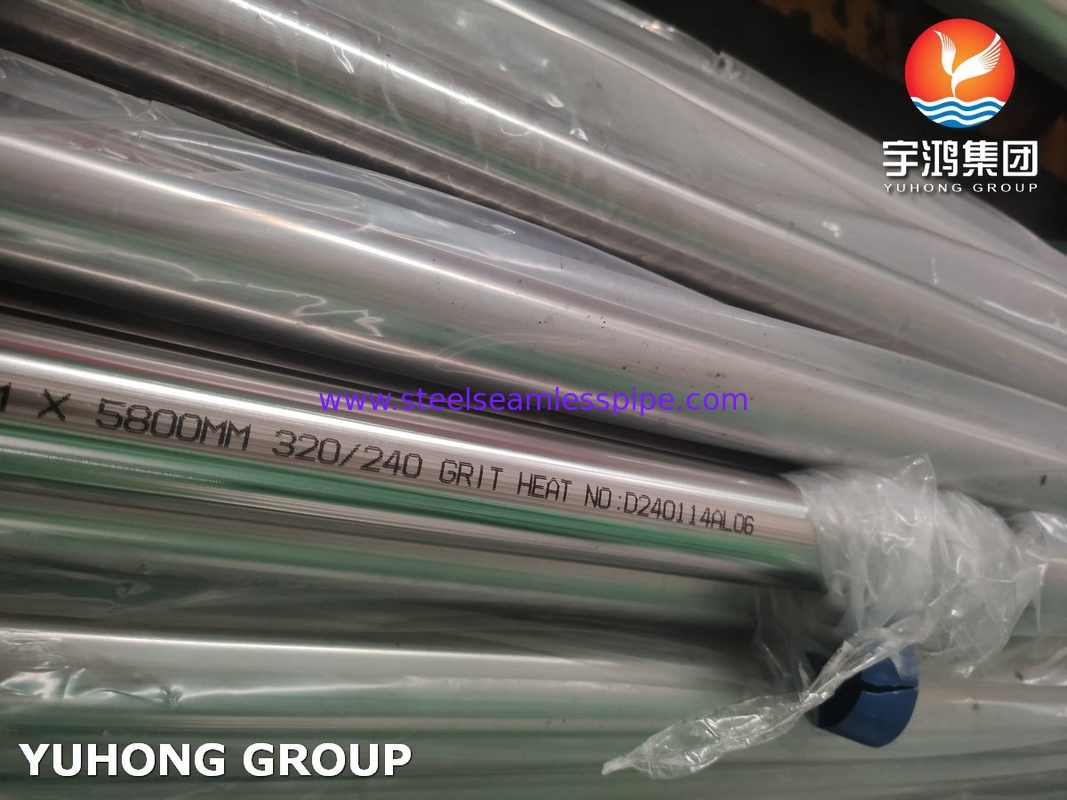

ASTM A270TP304Санитарные трубы из нержавеющей стали Внутри и снаружи полированные 320/240
The ASTM A270 specification outlines the requirements for seamless and welded austenitic and ferritic stainless steel sanitary tubing intended for use in the dairy and food industry and having special surface finishesСоответствие этому стандарту гарантирует, что труба отвечает определенным критериям качества и чистоты.Стандарт ASTM A270 определяет, что санитарная труба должна иметь полированную отделку как внутри, так и снаружи.Поверхностная отделка помогает уменьшить риск бактериального роста и облегчает очистку трубки и поддержание санитарных условий.
Диапазон размеров санитарных труб из нержавеющей стали ASTM A270
АСТМ А270 санитарная нержавеющая труба обычно относится к небольшим диаметрам труб, обычно от 1/2 ′′ до 2 1/2 ′′, толщиной от 0,049 дюйма (1,24 мм) до 0,15 дюйма (3,81 мм).
Максимальный внешний диаметр труб ASTM A270 составляет 12 дюймов (304,8 мм).
ASTM A270 трубы с использованием дюйма-фунта в качестве стандартной единицы измерения.
Толерантность толщины стенки не должна варьироваться более чем на 12,5%.
|
Толерантность
|
a) Внешний диаметр: +/- 0,2 мм |
| b) Толщина: +/- 0,02 мм |
| в) Длина: +/- 5 мм |
| Конец |
PE/простые концы, BE/склоненные концы |
| Техника |
холодновытянутые |
| Применение |
Химическая промышленность, декорация, строительство, пищевые заводы и т.д. |
| Испытание |
Испытание с квашем, расширенное испытание, испытание давления воды, испытание гниения кристаллов, термическая обработка, НДТ |
ASTM A270 TP304 SS Химический состав труб
| Уровень |
В |
Мн |
Да, да. |
П |
S |
КР |
Мо |
Ни. |
N |
| 304 |
минуты. |
– |
– |
– |
– |
– |
18.0 |
– |
8.0 |
– |
| Макс. |
0.08 |
2.0 |
0.75 |
0.045 |
0.030 |
20.0 |
|
10.5 |
0.10 |
Механические свойства труб ASTM A270 TP304 SS
| Уровень |
Прочность на растяжение (MPa) мин |
Устойчивость к выходу 0,2% (MPa) мин |
Удлинение (% в 50 мм) мин |
Твердость |
| Rockwell B (HR B) максимум |
Бринель (HB) максимум |
| 304 |
515 |
205 |
40 |
92 |
201 |
Эквивалентный класс ASTM A270 TP304 SS Tube
| Уровень |
НСН No |
Старый британский |
Евронорма |
Шведские СС |
Японские JIS |
| Ничего. |
В |
Нет, нет. |
Имя |
| 304 |
S30400 |
304S31 |
58E |
1.4301 |
X5CrNi18-10 |
2332 |
SUS 304 |
Размерные толерантности
все размеры в дюймах (мм)
| Размер OD |
Номинальная стена |
Внешний диаметр |
Длина |
Стены |
| |
| 1/2 дюйма (12,7) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 3/4" (19.1) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 1" (25.4) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 1-1/2" (38.1) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,008" (0,20) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 2" (50.8) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,008" (0,20) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 2-1/2" (63,5) |
0.065" (1.65) |
+/- 0,010" (0,25) |
+1/8" (3.18) - 0 |
+/-10,0% |
| " (76.2) |
0.065" (1.65) |
+/- 0,010" (0,25) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 4" (101.6) |
0.083" (2.11) |
+/- 0,015" (0,38) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 6" (152.4) |
0.083" (2.11) |
+/- 0,030" (0,76) |
+1" (25.4) - 0 |
+/-10,0% |
| 6" (152.4) |
0.109" (2.77) |
+/- 0,030" (0,76) |
+1" (25.4) - 0 |
+/-10,0% |
| 8" (203.2) |
0.109" (2.77) |
+0.061" (1.55)/-0.031" (0.79) |
+1" (25.4) - 0 |
+/-10,0% |
В дополнение к полированной отделке, указанной в стандарте ASTM A270, некоторые производители предлагают электрополировку в качестве дополнительной обработки поверхности для санитарных труб.Электрополировка - это электрохимический процесс, который сглаживает и упрощает металлическую поверхность на микроскопическом уровне, что еще больше повышает коррозионную устойчивость и очистимость трубы.Этот дополнительный шаг может быть особенно полезен в приложениях, где выдающаяся отделка поверхности необходима для поддержания высочайшего уровня гигиены.
Применение
1Пищевая и питьевая промышленность: используется в производстве молочных продуктов, продуктов питания и напитков, где санитария и чистота имеют первостепенное значение.
2Фармацевтическая промышленность: санитарная трубка используется при производстве фармацевтической продукции для обеспечения чистоты и стерильности производственной среды.
3Биотехнологическая промышленность: в биотехнологических приложениях, где поддержание асептических условий имеет решающее значение, например, при производстве биофармацевтических и других биологических продуктов.
4Обработка и распределение воды: труба используется в санитарных системах водопровода для транспортировки питьевой воды, где поддержание санитарных условий является необходимым для предотвращения загрязнения.
5Коммерческое и промышленное применение: он также используется в различных коммерческих и промышленных условиях, где требуются чистые и гигиенические условия, такие как чистые комнаты, лаборатории,и некоторых производственных процессов.
