ASME B16.9 Фитинги для труб с зажимным сваркой, ASTM A403 WP304 Нержавеющая сталь

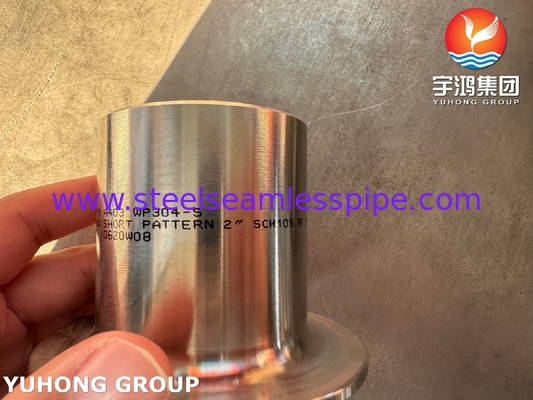

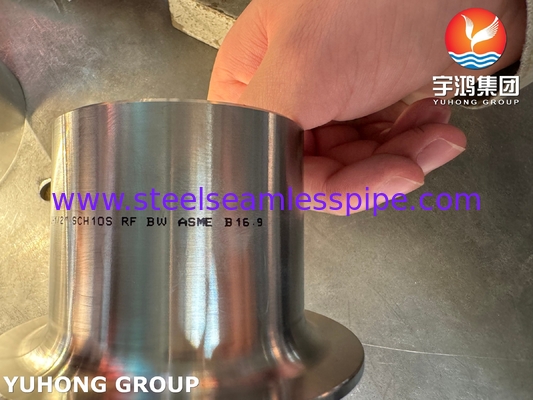

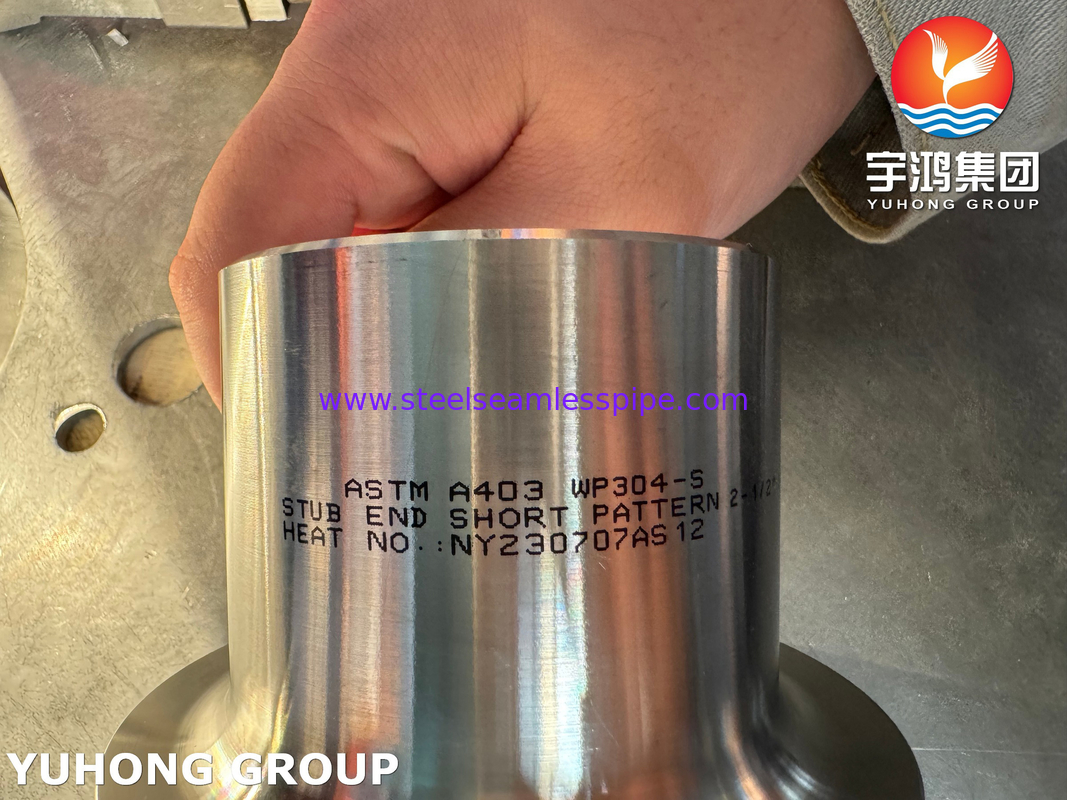

А.конец ступениэто короткий кусок трубы с фланцем на одном конце и локтевым стыком на другом.Он предназначен для использования с соответствующим фланцем локтевого соединения и позволяет легко демонтировать для обслуживания или проверки. Убедитесь, что конечный материал стального столба соответствует трубопроводной системе с точки зрения коррозионной стойкости и механических свойств.или других материалов, соответствующих требованиям трубопроводной системы.
Процесс соединения конца и фланца:
- Конец стуба сварят с трубой, что создает надежное механическое соединение.
- Затем к концу ступня застегивается фланц. Между фланцем и концом ступня помещается уплотнение для обеспечения плотной уплотнения.
- При застегивании фланца накладывается давление, сжимая уплотнение и образуя герметичное соединение.
АСТМ A403 WP304/304L Трубовые фитинги эквивалентного класса
| Уровень |
НСН No |
Старый британский |
Евронорма |
Шведские СС |
Японские JIS |
| Ничего. |
В |
Нет, нет. |
Имя |
| 304 |
S30400 |
304S31 |
58E |
1.4301 |
X5CrNi18-10 |
2332 |
SUS 304 |
| 304L |
S30403 |
304S11 |
- |
1.4306 |
X2CrNi19-11 |
2352 |
SUS 304L |
ASTM A403 WP304/304L Трубовые фитинги Химический состав
| Уровень |
В |
Мн |
Да, да. |
П |
S |
КР |
Мо |
Ни. |
N |
| 304 |
min.max. |
-Нет.08 |
- Второй.0 |
-Нет.75 |
-Нет.045 |
-Нет.030 |
18.0-20.0 |
- |
8.0-10.5 |
-Нет.10 |
| 304L |
минимум. максимум. |
- Нуль.030 |
- Второй.0 |
- Нуль.75 |
- Нуль.045 |
- Нуль.030 |
18.0 20.0 |
- |
8.0 12.0 |
- Нуль.10 |
ASTM A403 WP304/304L Трубовые фитинги Механические свойства
| Уровень |
Тензильная сила (MPa) min |
Устойчивость к выходу 0,2% (MPa) мин |
Удлинение (% в 50 мм) мин |
Твердость |
| Rockwell B (HR B) максимум |
Бринель (HB) максимум |
| 304 |
515 |
205 |
40 |
92 |
201 |
| 304L |
485 |
170 |
40 |
92 |
201 |
Застежка из нержавеющей стали:
ASTM A403 WP316/316L, 304/304L, 310/S, 317/L, 321 и т.д.4301, DIN1.4306, DIN 1.4401, DIN 1.4404...
Двойной и сверхдвойной стальной зажимный коленной обмоток:
ASTM A 815 UNS S31803, S32205, S32750
Углеродистая сталь, сделанная из ремёсла, сделанная из ремёсла:
ASTM A234 WPB, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 и WPHY 70.
Низкотемпературный углеродистый сталь Buttweld Lap Joint Stub End:
ASTM A420 WPL3, A420 WPL6
Сплавленная сталь Buttweld Lap Joint Stub End:
ASTM A234 WP1, WP5, WP9, WP11, WP12, WP22, WP91, WP92
Никелевая сплав Buttweld Lap Joint Stub End:
ASTM B336 Никель 200, Никель 201, Монел 400, Инконел 800, Инконел 825, Инконел 600, Инконел 625, Инконел 601, Гастеллой С 276, Сплав 20
Ниже приведены некоторые ключевые функции и характеристики конечных точек:
1Точка соединения: концы тупиков действуют как точка соединения для дополнительных труб или фитингов, позволяя отделиться от основного трубопровода.
2Фланцевое соединение: они обычно бывают двух типов: длинные концы и короткие концы.
3Поддержка клапанов: концы ступней могут быть использованы для поддержки клапанов, что позволяет легко получить доступ для технического обслуживания и ремонта.
4Гибкость в проектировании: они обеспечивают гибкость в проектировании труб, облегчая легкие изменения направления или разветвления потока.
5- Управление давлением: концы ступней предназначены для управления характеристиками давления и потока системы, что делает их подходящими для различных применений в различных отраслях промышленности.
Заявления
Они особенно полезны в условиях, когда система может подвергаться колебаниям давления или частым эксплуатационным изменениям.
- нефть и газ
- химическая обработка
- очистка воды
- судостроение
