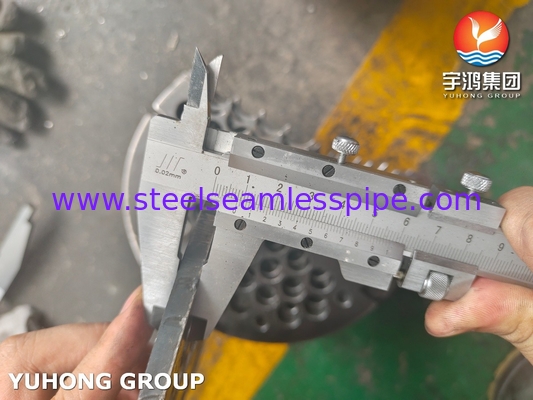

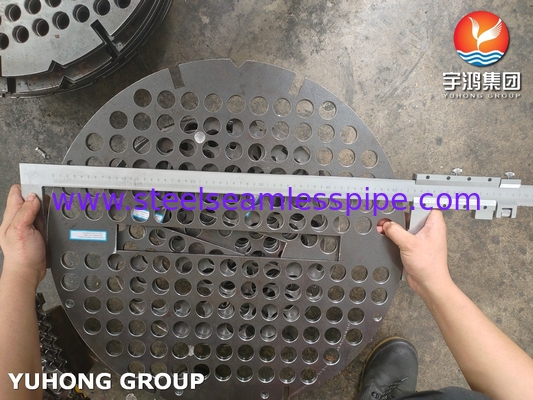

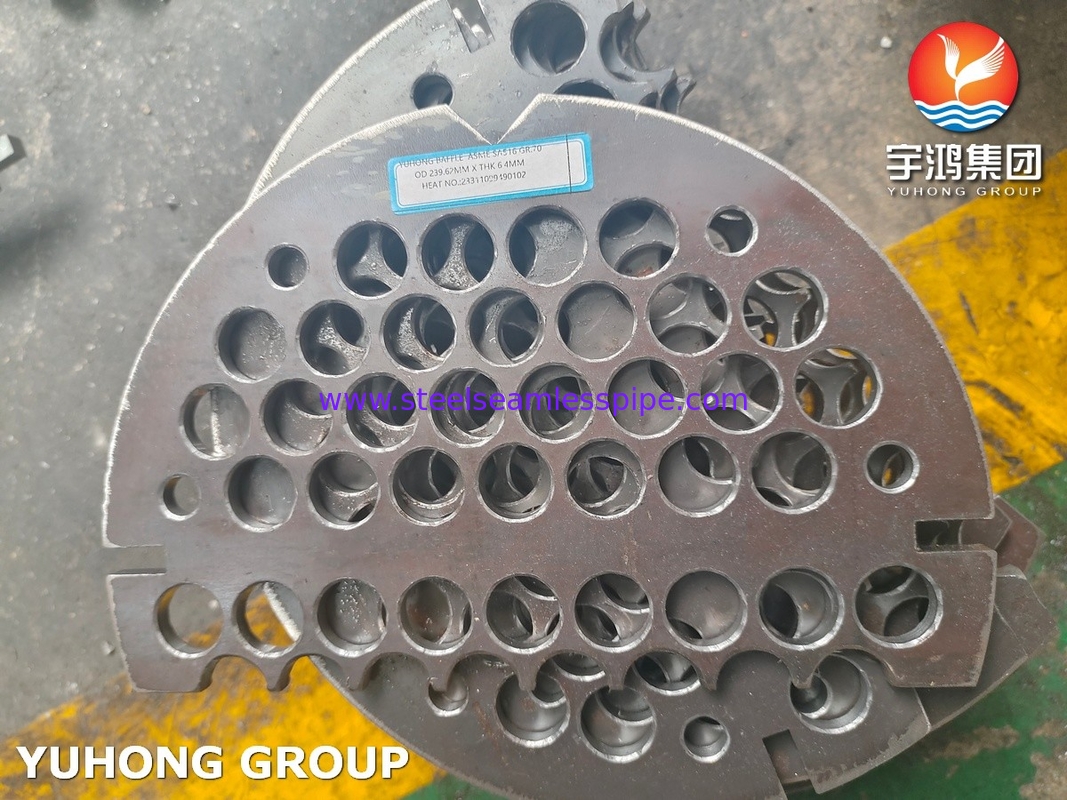

ASME SA516 Gr.70 Углеродистая стальная баффлевая пластина для теплообменника
Бафлеры являются критическими компонентами в различных промышленных системах, особенно в оборудовании, таком как теплообменники, котлы и колонны для дистилляции.Эти плиты обычно плоские и стратегически расположены внутри судна и служат различным целям.Они представляют собой тонкие пластины или диски, которые стратегически размещены внутри оболочки для направления потока жидкости и повышения эффективности теплопередачи.Они способствуют турбулентности и предотвращают образование стагнационных зон..
Баффы направляют трубы во время сборки, предотвращают вибрации, вызванные потоком, и направляют жидкость со стороны оболочки для увеличения теплопередачи.Баффлы запечатаны, перфорированные или обработанные, и материалы выбираются таким образом, чтобы они были совместимы с жидкостью на стороне оболочки, чтобы предотвратить коррозию.В жидких приложенияхВ газовых приложениях они занимают 40-45%. Баффлы равномерно распределены, чтобы уменьшить падение давления и обеспечить равномерную скорость жидкости.
Эффект от баффлевой пластины:
(1) Увеличить скорость потока жидкости в стороне оболочки.
(2) Увеличить интенсивность турбулентности.
3) Улучшить эффективность теплопередачи.
(4) Поддержите теплообменную трубку.
Как обрабатываются баффлы?
Поскольку теплообменник обычно требует нескольких баффелей, их необходимо собрать вместе и просверлить одновременно.
Какие материалы можно обрабатывать для баффеля?
Мы можем обрабатывать различные материалы в соответствии с требованиями заказчика.Некоторые клиенты требуют медино-никелевых материалов, и некоторые клиенты требуют титановых материалов.
Химический состав A516 GR.70
|
В
|
Да, да.
|
Мн
|
П
|
S
|
Аль.
|
КР
|
Ку
|
Ни.
|
Мо
|
Nb
|
Ти
|
V
|
|
0.18
|
0.4
|
0.95/1.50
|
0.015
|
0.008
|
0.02 (мин)
|
0.3
|
0.3
|
0.3
|
0.08
|
0.01
|
0.03
|
0.02
|
Эквивалентный материал
| Британский стандарт |
Европейская норма |
ASTM/ASME |
| BS1501-224-490A/B |
EN10028 P355GH |
A/SA516 - класс 70 |
Механические требования
| Механические свойства |
Стоимость |
| Прочность на тягу, МПа (ksi) |
485-620 (70-90) |
| Прочность выброса, мин МПа (ksi) |
260 (38) |
| Удлинение минимум, % 200 мм (8 дюймов) |
17 |
| Удлинение минимум, % 50 мм (2 дюйма) |
21 |
Применение:
-Рафинерии
- Нефть и газ
- Производство энергии.
- Фармацевтическое оборудование
- целлюлозно-бумажная промышленность
