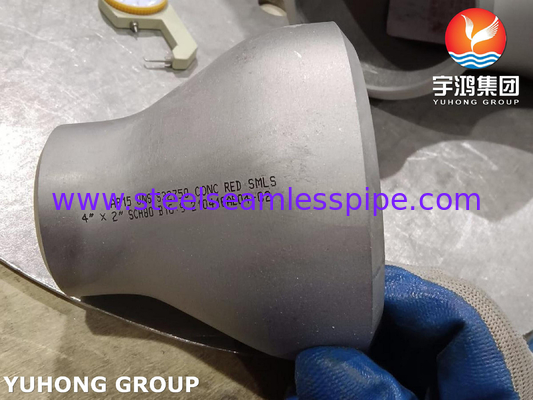

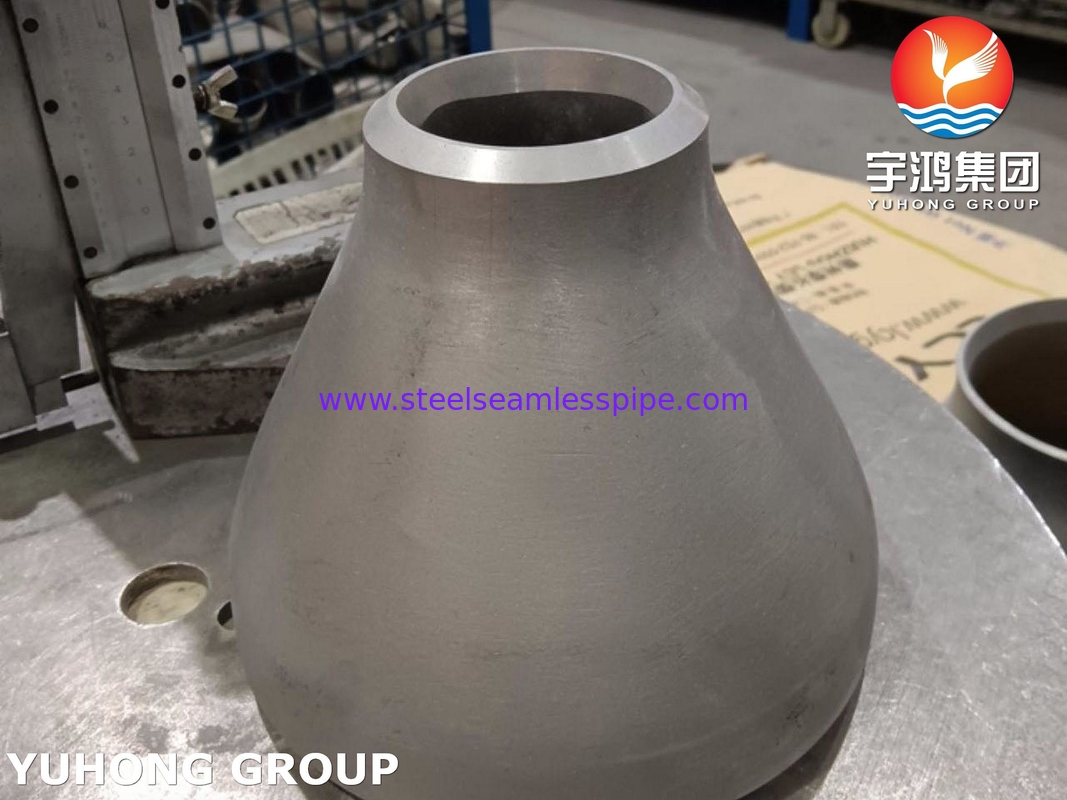

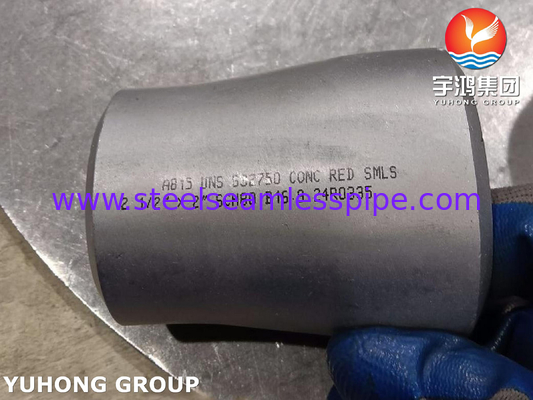

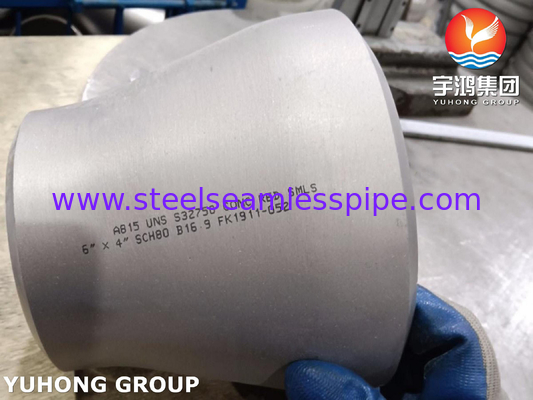

ASTM A815 UNS S32750 Сверхдуплексные стальные фитинги B16.9 BW Концентрический редуктор

ASME / ANSI B16.9 ASTM A815 UNS S32750 Супер-дуплексные трубы из нержавеющей стали


Экцентрические и концентрические редукторы - это оба типа трубных фитингов, используемых для соединения труб различного диаметра,но они используются в различных ситуациях на основе конкретных требований трубопроводной системыВот разбивка их различных применений:


1.Концентрический редуктор

• Проектирование: Концентрический редуктор имеет симметричную конусообразную конструкцию, с обеими концами, выровненными вдоль одной и той же центральной линии.

• Использование случаев:

  • Вертикальные трубопроводы: обычно используется в вертикальных системах труб, где центральная линия труб должна оставаться выровненной.

  • Минимизация турбулентности: Подходит для применений, где поток жидкости должен быть плавным и турбулентность минимизирована, так как симметричная конструкция помогает поддерживать последовательный профиль потока.

  • Газовые или воздушные системы: Часто используется в газовых или сжатых воздушных системах, где важно поддерживать централизованный поток.

2.Эксцентрический редуктор

• Проектирование: Эксцентрический редуктор имеет один край, который плоский (параллельный к центральной линии трубы) и неравномерно сужается от большого диаметра к меньшему диаметру.Это создает смещение между центром линии двух соединенных труб.

• Использование случаев:

  • Горизонтальные трубопроводы: Primarily used in horizontal piping systems to prevent the accumulation of air or gas (if installed with the flat side on top) or to avoid trapping solids or liquids (if installed with the flat side on the bottom).

  • Всасывающие насосы: Часто используется в насосных всасывающих линиях для предотвращения образования воздушных карманов, которые могут вызвать кавитацию и повреждение насоса.

  • Системы водоотведения: Идеально подходит для систем дренажа или навоза, где твердые или жидкие вещества должны течь, не задерживаясь.

  • Паровые линии: используется в паровых трубах для обеспечения правильного отвода конденсата.

Эквивалентная степень из ASTM A815 UNS S32750 Super Duplex Fittings для труб из нержавеющей стали


Спецификация


Химический состав ASTM A815 UNS S32750 Super Duplex Fittings для труб из нержавеющей стали

Заявления
1Химическая переработка, транспортировка и хранение
2. Разведка нефти и газа и морские буровые установки
3Нефтегазопереработка
4Морская среда
5Оборудование для контроля загрязнения
6Производство целлюлозы и бумаги
7. Химические заводы
