Шкаф и теплообменник для труб (ASME Section VIII Division 1 U Stamp Certified)

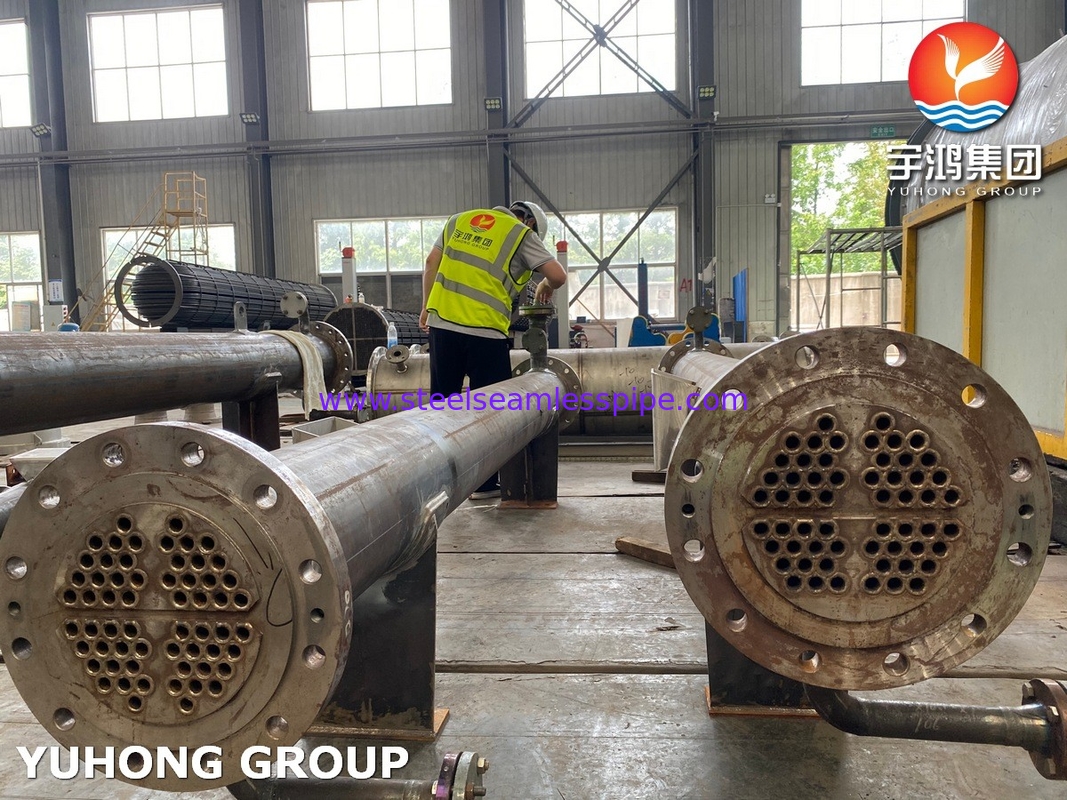

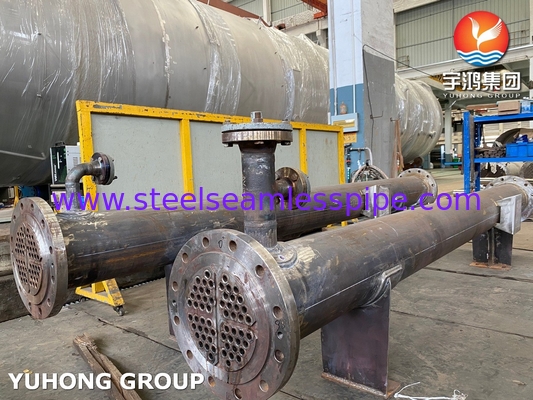

Теплообменник типа «труба в трубе» сертифицирован по ASME Section VIII Division 1 U Stamp

• ​​Долговечность​​: Трубки из SS31803 устойчивы к коррозионному растрескиванию под напряжением (SCC) в агрессивных средах.
• ​​Отслеживаемость​​: Полные MTC (сертификаты заводских испытаний) для всех материалов.
• ​​Соответствие мировым стандартам​​: Соответствует стандартам ASME, PED 2014/68/EU и EN 13445.

Трубки SS31803 и обечайка SA-106 Grade B Конструкция материалов​​

• ​​Обечайка​​: Углеродистая сталь ASME SA106 Grade B (высокая термостойкость/стойкость к давлению).
• ​​Трубки​​: Дуплексная нержавеющая сталь ASTM SA789 UNS S31803 (превосходная устойчивость к хлоридной коррозии, идеально подходит для морских/химических применений).
• ​​Критические компоненты​​:

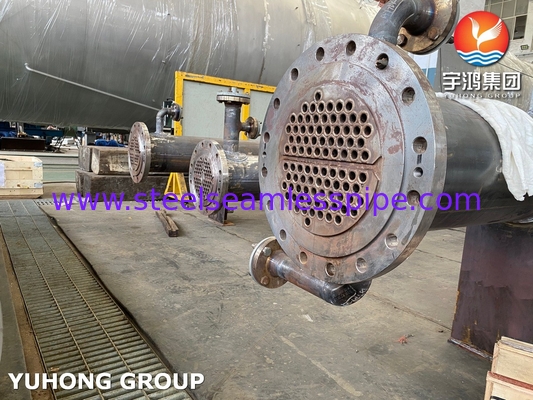

  • ​​Трубная решетка​​: SA266-4N + SS31803 с облицовкой (двухслойная конструкция против коррозии).
  • ​​Перегородки/опорные пластины​​: Углеродистая сталь SA516-70 (высокая структурная целостность).
  • ​​Фланцы и крепеж​​: Шпильки и гайки SA193-B7/SA194-2H (высокопрочная резьба, соответствующая ASME).

​

​​Соответствие ASME Section VIII Division 1​​

• Полная отслеживаемость материалов и процессов изготовления.
• Испытание под давлением в 1,5 раза превышающем расчетное давление с использованием гидростатических/пневматических методов.

​

​​Настраиваемый дизайн​​

• ​​​​Дополнительные конфигурации​​: Конструкции с фиксированной трубной решеткой, U-образными трубами или плавающей головкой.

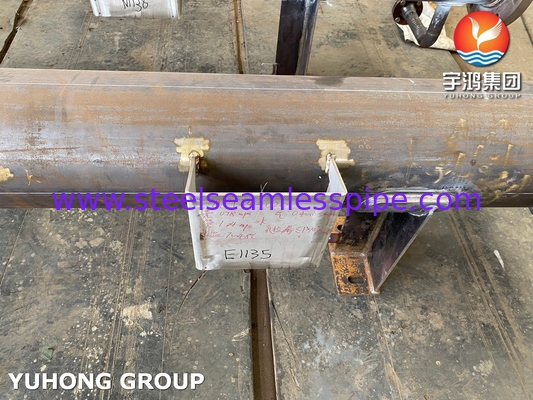

• ​​Аксессуары​​: Таблички SA240-304, проушины для подъема SA516-70N и боссы заземления SA36 (электрохимическая безопасность).

​​​Технические характеристики​​

• ​​Максимальное расчетное давление​​: 1500 фунтов на квадратный дюйм (сторона обечайки), 1200 фунтов на квадратный дюйм (сторона трубок).
• ​​Диапазон температур​​: от -20°C до 350°C.
• ​​Шероховатость поверхности​​: 3,2 мкм Ra для оптимальной эффективности теплопередачи.

Таблица технических характеристик​​
