Трубный пучок из адмиралтейской латуни C44300 | Бесшовные трубы ASME SB111 | Трубный пучок теплообменника из медного сплава для морской воды и морского охлаждения – Замена трубного пучка
Yuhong Group: Специализируется на трубах теплообменников и полных пучках
Компания Yuhong Group Co., Ltd. поставляет комплексные тепловые системы – кожухотрубные теплообменники (конструкции теплообменников TEMA), сосуды под давлением, воздушные охладители – и все критически важные компоненты: оребренные трубы, печные трубы, трубы теплообменников, бесшовные трубы из нержавеющей стали, трубы из никелевых сплавов, трубы из медных сплавов, трубные решетки теплообменников и трубные пучки теплообменников. Для систем с морской и солоноватой водой мы предлагаем высокопроизводительные трубные пучки из медных сплавов, изготовленные из адмиралтейской латуни C44300 – проверенного материала, устойчивого к коррозии, биообрастанию и эрозии от потока.
Фокус на продукте: Трубный пучок из адмиралтейской латуни C44300 – Разработан для морского охлаждения

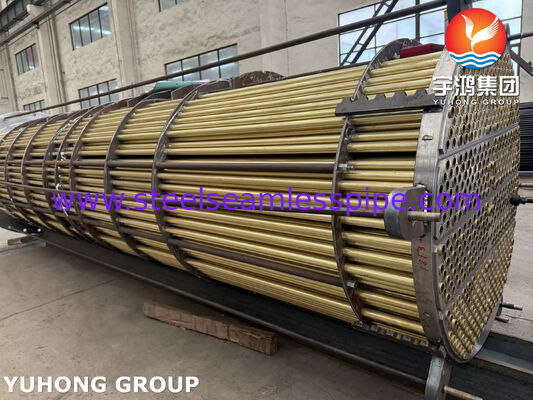

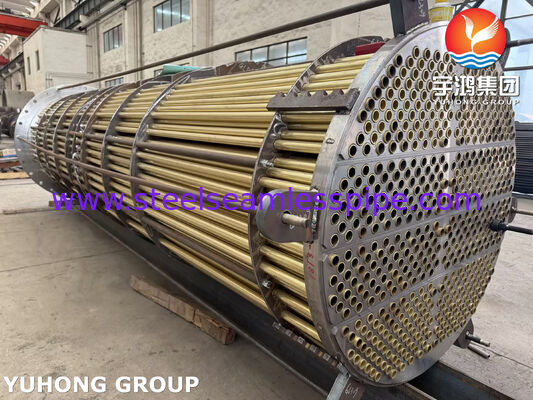

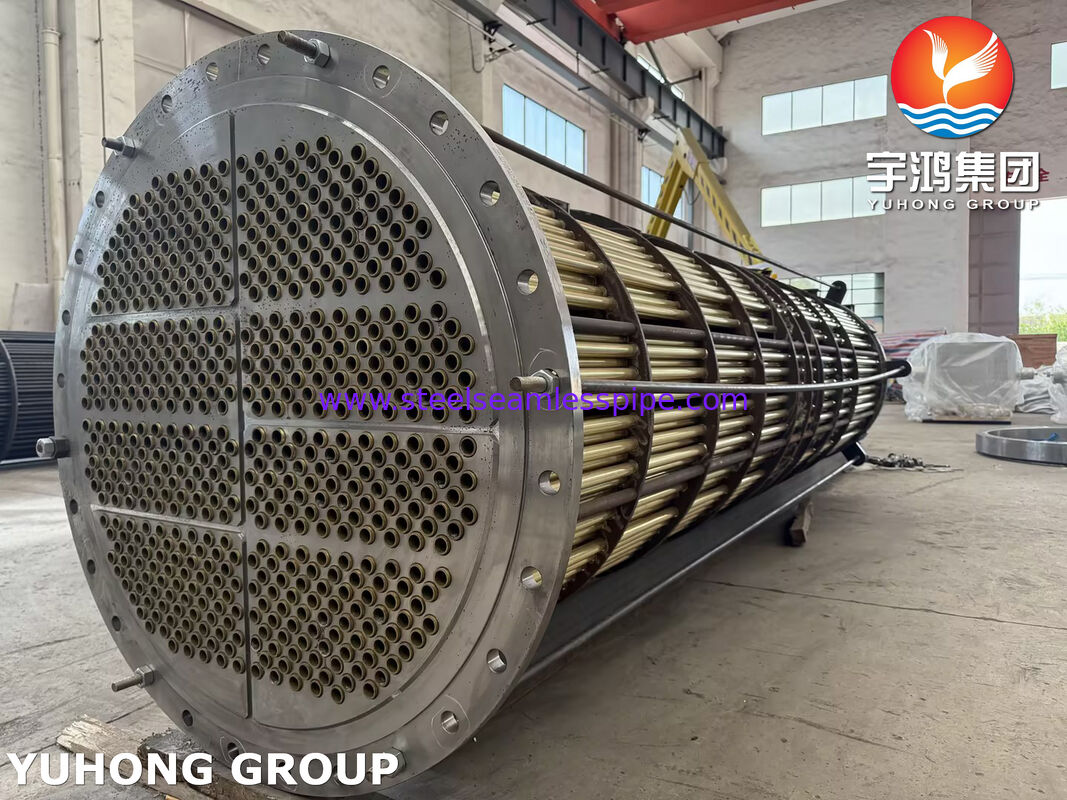

Трубный пучок из адмиралтейской латуни C44300 представляет собой трубный пучок теплообменника, специально разработанный для конденсаторов и охладителей типа «кожух и труба», работающих с морской водой, солоноватой водой или охлаждающей водой с высоким содержанием хлоридов. Каждый пучок состоит из бесшовных труб ASME SB111 C44300 (адмиралтейская латунь с номинальным составом 70-72% Cu, 28-30% Zn, плюс следы олова и мышьяка для устойчивости к обесцинкованию). Трубы вкатываются в совместимую трубную решетку из медного сплава (обычно морская латунь C46400) и собираются с перегородками, стяжными шпильками и защитой от эрозии – обеспечивая долгий срок службы в агрессивных морских условиях.
Что внутри трубного пучка C44300 – Компоненты и их роли
| Компонент |
Материал / Стандарт |
Роль в работе оборудования |
| Труба теплообменника (C44300) |
ASME SB111 / Адмиралтейская латунь |
Основная поверхность теплопередачи; отличная устойчивость к коррозии морской водой и биообрастанию. Добавленное олово и мышьяк препятствуют обесцинкованию. |
| Оребренная труба (опционально) |
Труба C44300 + алюминиевое или медное оребрение |
Увеличивает площадь поверхности при охлаждении газа или жидкостей с низким коэффициентом теплопередачи; повышает производительность без увеличения диаметра корпуса. |
| Печная труба |
Нетипично для C44300 (используется в высокотемпературных средах) |
Для справки: трубы с толстыми стенками для нагревателей с открытым пламенем – здесь не применимо. |
| Бесшовная труба из нержавеющей стали |
Альтернативный материал для той же габаритной рамы пучка |
Не используется в этом пучке, но мы поставляем бесшовные трубы из нержавеющей стали отдельно для других применений. |
| Труба из никелевого сплава |
Альтернатива для экстремальной коррозии |
Не в этом пучке; доступно как отдельный продукт. |
| Труба из медного сплава (C44300) |
Сердцевина этого пучка |
Бесшовная адмиралтейская латунь с ингибитором мышьяка. |

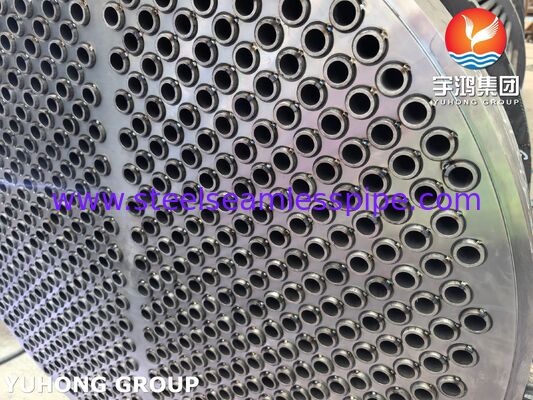

| Трубная решетка теплообменника |
Морская латунь C46400 или C70600 (Cu-Ni) |
Удерживает концы труб; материал выбран для гальванической совместимости с C44300. |
| Перегородки |
Морская латунь C46400 или углеродистая сталь с покрытием |
Направляют поток со стороны кожуха, поддерживают трубы, повышают теплопередачу. |
| Стяжные шпильки и распорки |
Морская латунь или кремниевая бронза |
Поддерживают расстояние между перегородками; устойчивы к коррозии в морской воде. |
| Пластина от эрозии |
C70600 (90/10 Cu-Ni) или C44300 |
Защищает концы труб от эрозии высокоскоростным входным потоком. |
Почему адмиралтейская латунь C44300 для морской воды?
- Отличная коррозионная стойкость к чистой морской и солоноватой воде – превосходит углеродистую сталь и многие нержавеющие стали.
- Ингибирование обесцинкования – добавление мышьяка предотвращает селективное выщелачивание цинка, распространенную причину отказа обычных латуней.
- Хорошая теплопроводность (прибл. 100 Вт/м*К) – эффективная теплопередача.
- Устойчивость к биообрастанию – ионы меди препятствуют росту морских организмов на поверхностях труб.
- Экономичность – значительно дешевле титана или никелевых сплавов, при этом обеспечивая достаточный срок службы для многих морских применений (10-15 лет).
Технические особенности нашего пучка из адмиралтейской латуни
- Соединение труба-трубная решетка: Прецизионное развальцованное соединение – сварка не требуется, чтобы избежать коррозии в зоне термического влияния. Канавки в отверстиях трубной решетки повышают прочность крепления.
- Стандартная защита от эрозии: При скорости входной воды >2 м/с мы устанавливаем пластину от эрозии из C70600 напротив патрубка. Эта простая функция может удвоить срок службы трубного пучка.
- Оптимизированная компоновка труб: Треугольное расположение максимизирует теплопередачу; квадратное расположение доступно для облегчения механической очистки.
- Полное соответствие ASME: Сертификаты на материалы, гидростатические испытания и отчеты о размерах включены.
Модуль знаний: Адмиралтейская латунь C44300 против других медных сплавов – Какой трубный пучок выбрать?
| Сплав |
Наиболее подходит для |
Ограничения |
Типичный срок службы в морской воде |
| C44300 (Адмиралтейская латунь) |
Чистая морская вода, солоноватая вода, умеренная скорость (≤2,5 м/с) |
Подвержена эрозии от потока при высокой скорости; не для загрязненной или стоячей морской воды |
10-15 лет |
| C70600 (90/10 Cu-Ni) |
Морская вода с более высокой скоростью (≤3,5 м/с), загрязненная вода, морские платформы |
Дороже адмиралтейской латуни |
15-20 лет |
| C71500 (70/30 Cu-Ni) |
Морская вода с очень высокой скоростью, содержащая твердые частицы, военно-морские применения |
Самая высокая стоимость среди медных сплавов |
20-30 лет |
| Титан (Марка 2) |
Экстремальные коррозионные условия, любая скорость – но избыточно для чистой морской воды |
Очень высокая стоимость, сложность вкатывания в трубную решетку |
30+ лет |
Когда выбирать C44300:
- Ваша охлаждающая вода –чистая морская вода(без тяжелого ила, без загрязнений).
- Скорость контролируется (обычно 1,5-2,5 м/с).
- Вам нужнаэкономичная замена существующего пучка из адмиралтейской латуни.
- Ожидаемый срок службы пучка 10-15 лет соответствует вашему циклу технического обслуживания.
Распространенные причины отказа пучков из адмиралтейской латуни (и как мы их предотвращаем)
| Отказ |
Причина |
Наше предотвращение |
| Эрозия от потока |
Высокая входная скорость без защиты |
Всегда включайте пластину от эрозии для жидкостного входа >2 м/с. |
| Обесцинкование |
Низкое качество сплава или стоячая вода |
Используйте сертифицированный C44300 с содержанием мышьяка; избегайте стоячих условий. |
| Аммиачная коррозия |
Аммиак в воде (например, стоки с предприятий по производству удобрений) |
Не подходит – рекомендуем Cu-Ni или титан вместо этого. |
| Эрозия концов труб |
Турбулентный поток у поверхности трубной решетки |
Обеспечьте фаску на входном конце и правильный вылет трубы за пределы трубной решетки. |
Преимущества замены вашего старого пучка на наш пучок C44300
- Прямая замена – изготовлен по вашему оригинальному чертежу пучка или по измерениям на месте.
- Восстановленная производительность – заменяет корродированные, загрязненные или протекающие трубы.
- Более низкая стоимость по сравнению с покупкой нового теплообменника в сборе.
- Быстрые сроки изготовления – обычно 5-6 недель для индивидуального пучка.
- Поставка компонентов – мы также можем поставить только оребренные трубы, трубную решетку теплообменника или отдельные трубы из медного сплава для вашей собственной сборки.
Типичные области применения трубных пучков C44300
- Судовые охладители – охладители рубашки охлаждения двигателя, охладители смазочного масла (со стороны морской воды).
- Прибрежные электростанции – конденсаторы вспомогательной охлаждающей воды.
- Опреснительные установки – подогреватели рассола, конденсаторы испарителей.
- Морские платформы – технологические охладители (где часто предпочтительнее Cu-Ni, но C44300 используется для менее ответственных задач).
- Промышленные чиллеры – прямоточные системы охлаждения морской водой.
Индивидуализация и доступность отдельных компонентов
Нужны только запчасти вместо полного пучка? Мы поставляем:
- Бесшовные трубы C44300 – нарезанные по длине, с обработкой концов или без нее.
- Оребренные трубы – труба C44300 с алюминиевым или медным оребрением для воздушных охладителей.
- Трубная решетка теплообменника – просверленная и с канавками из C46400 или C70600.
- Перегородки, стяжные шпильки, пластины от эрозии – любой медный сплав или углеродистая сталь с покрытием.
