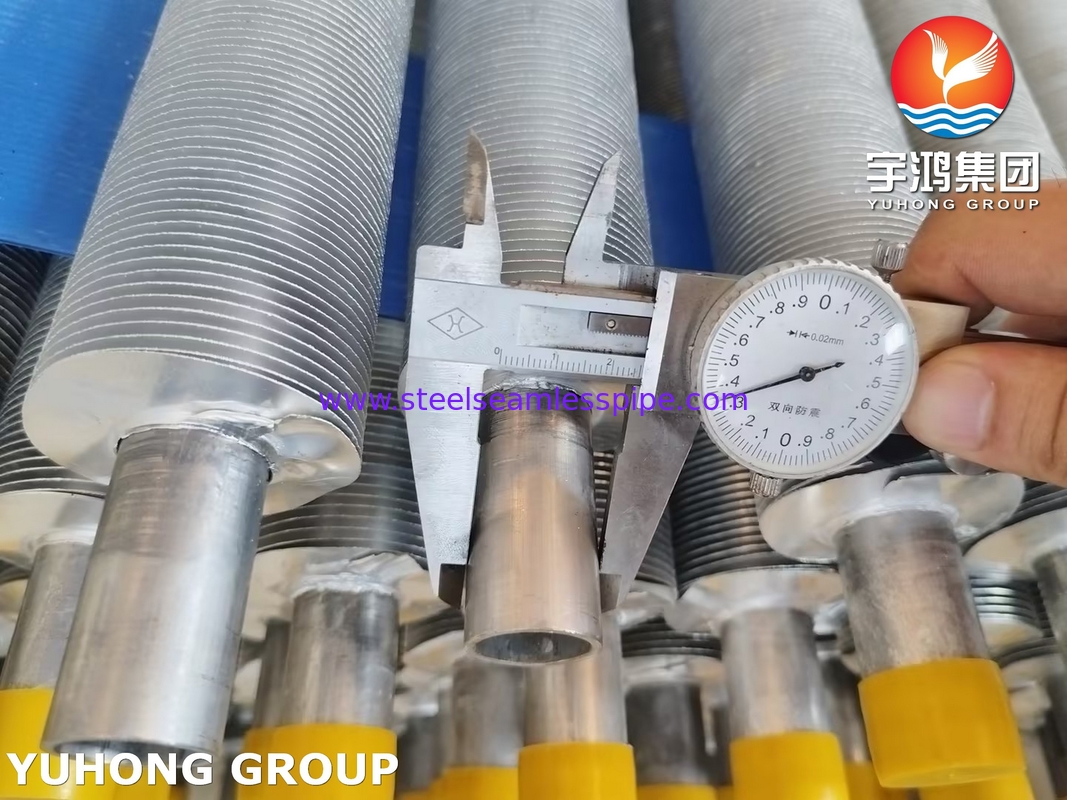

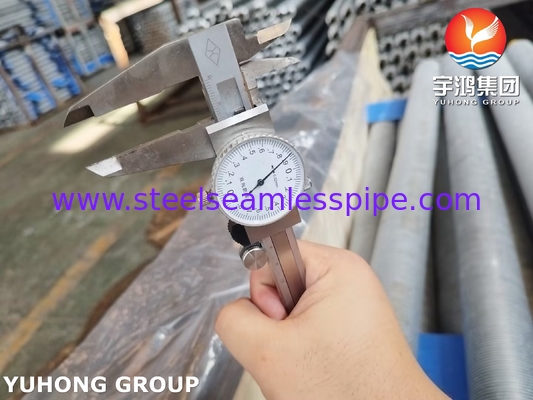

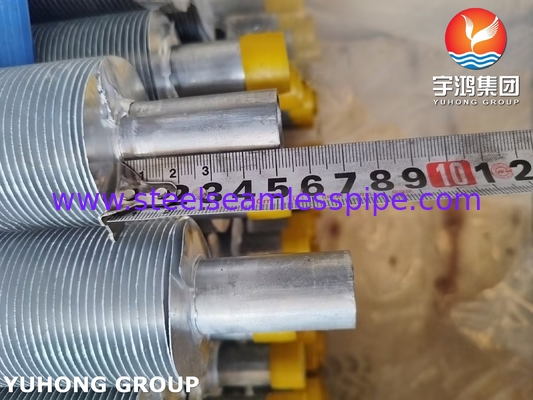

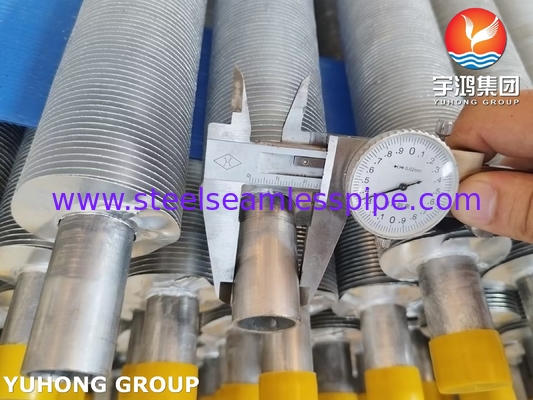

ASME SA249 Труба с накатными ребрами из нержавеющей стали, тип ребра L
Для чего используются оребренные трубы?
Оребренные трубы являются основными компонентами теплообменников. Это серия труб, на внешнюю поверхность которых добавлены ребра для увеличения площади контакта с внешней жидкостью, для обмена теплом между жидкостью внутри трубы и жидкостью снаружи трубы. Оребренные трубы представляют собой удлиненные плоские трубы из углеродистой стали с алюминиевой облицовкой и припаянными алюминиевыми ребрами.
Металлическая полоса (алюминий, медь или нержавеющая сталь) крепится к внешней поверхности базовой трубы путем намотки, сварки или инкрустации. Ее основная функция - увеличить площадь теплообмена и повысить эффективность теплопередачи на воздушной стороне.
Ребристая полоса наматывается под определенным углом (например, под углом наклона 30°~60°) для образования непрерывного спирального ребра, которое может быть обозначено как «Тип L».
Корень ребра имеет «L»-образную форму и крепится к базовой трубе механической фиксацией или сваркой для повышения прочности контакта между ребром и базовой трубой и предотвращения ослабления.
Основным преимуществом может быть виброустойчивость или особая структура теплопередачи. В нефтехимической промышленности такие оребренные трубы часто используются в воздухоохладителях, системах утилизации тепла и других сценариях и должны выбираться в зависимости от характеристик среды (температура, коррозионная активность), условий окружающей среды (скорость ветра, пыль) и факторов стоимости.
Основные преимущества
Эффективная теплопередача: расширенная площадь поверхности ребра может достигать 10–30 раз больше, чем у базовой трубы, что значительно повышает эффективность теплопередачи на воздушной стороне.
Коррозионная стойкость: если используются алюминиевые ребра + базовые трубы из углеродистой стали (биметалл Al-Fe), это имеет как ценовые преимущества, так и устойчивость к атмосферной коррозии.
Механическая прочность: L-образная конструкция корня или процесс сварки гарантируют, что ребра нелегко отвалятся в высокоскоростном воздушном потоке.
Экономичность: более низкая стоимость, чем у трубы с накатанными ребрами (вставное ребро), подходит для крупномасштабного применения.
Химический состав SS304
| Элемент |
% Присутствует |
| Углерод (C) |
0,07 |
| Хром (Cr) |
17,50 - 19,50 |
| Марганец (Mn) |
2,00 |
| Кремний (Si) |
1,00 |
| Фосфор (P) |
0,045 |
| Сера (S) |
0,015b) |
| Никель (Ni) |
8,00 - 10,50 |
| Азот (N) |
0,10 |
| Железо (Fe) |
Остаток |
Механические свойства SS304
| Свойство |
Значение |
| Общая прочность |
210 МПа |
| Предел текучести |
210 Мин МПа |
| Предел прочности при растяжении |
520 - 720 МПа |
| Относительное удлинение |
45 Мин% |
Применение
Воздухоохладитель:
Используется для охлаждения высокотемпературных нефти и газа (например, выходного газа установки каталитического крекинга), конденсации легких углеводородов (например, извлечение СУГ).
Пример: Труба с накатными ребрами обычно используется в воздухоохладителе по стандарту API 661, а тип ребра выбирается в соответствии с температурой среды (например, ребро из нержавеющей стали для высокой температуры).
Система утилизации тепла:
Для рекуперации тепла в котле утилизации тепла дымовых газов материал ребра должен быть устойчив к высокотемпературному окислению (например, нержавеющая сталь 409).
Холодильное оборудование:
Внешние оребренные трубы конденсаторов аммиака или фреона, алюминиевые ребра могут уменьшить вес и предотвратить коррозию.
