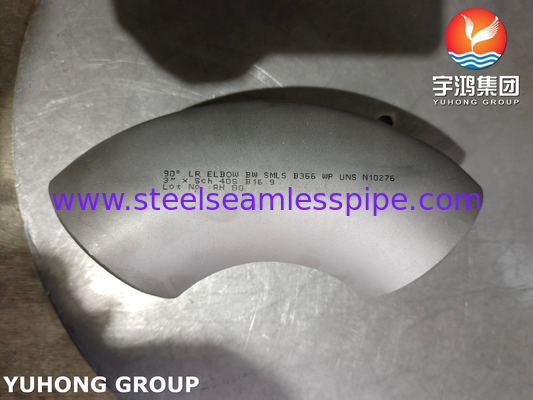

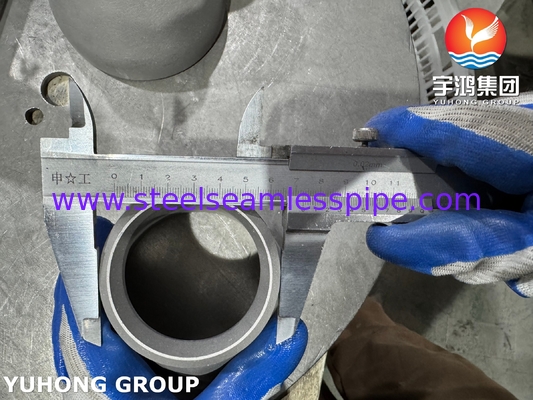

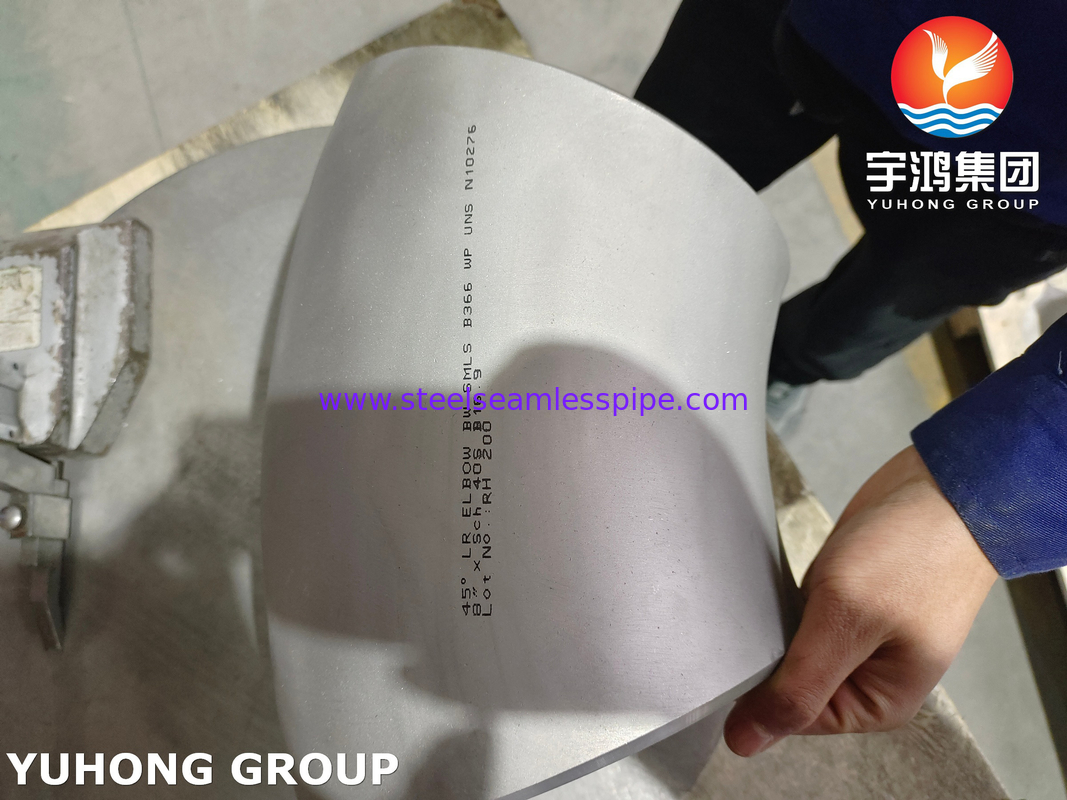

ASTM B366 UNS N10276 / Hastelloy C276 Elbow Hastelloy Steel Buttweld Fitting (Стальная фитинговая установка)

Колено ASTM B366 UNS N10276 / Hastelloy C276, фитинг для стыковой сварки из стали Hastelloy

ASTM B366 UNS N10276 (общепринятое название Hastelloy C276) — никель-молибден-хромовый сплав с исключительной стойкостью к коррозии в широком диапазоне агрессивных сред. Этот сплав особенно известен своей способностью противостоять сильным окислителям и восстановителям, а также своей устойчивостью к локальной коррозии, такой как питтинговая и щелевая коррозия.

Особенности колена Hastelloy C276 для стыковой сварки:

• Состав материала:

  • Никель (Ni): Преимущественно высокое содержание для превосходной коррозионной стойкости.
  • Молибден (Mo): Повышает стойкость к восстановителям.
  • Хром (Cr): Обеспечивает превосходную стойкость к окислительным средам.

• Коррозионная стойкость:

  • Выдающаяся стойкость в средах химических процессов, включая сильные окислители, хлориды и окислительные соли.
  • Подходит для применения в отраслях, где часто встречается воздействие соляной кислоты, серной кислоты и окислителей, таких как хлорид железа (III) и хлорид меди (II).

• Механическая прочность:

  • Отличные механические свойства, обеспечивающие высокую прочность и долговечность при давлении и высоких температурах.

• Применение:

  • Широко используется в химической, нефтехимической, морской и фармацевтической промышленности.
  • Идеально подходит для трубопроводных систем, транспортирующих высококоррозионные жидкости.

• Стандарт производства:

  • Изготовлено и испытано в соответствии со стандартом ASTM B366, который гарантирует высокое качество изготовления и строгие испытания фитингов для стыковой сварки.

Спецификация:

Химический состав:

Механические свойства:

Размеры:

Номинальный размер		Наружный диаметр на фаске (мм)	Центр к концу (мм)
			Колено 90°		Колено 45°
DN	NPS	O.D.	A		B
			LR	SR	LR
15	1/2	21.3	38	...	16
20	3/4	26.7	38	...	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
Примечания: 1) Помимо этого, применяются также GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 и др. 2) Колено с NPS более 48 изготавливается по согласованию между покупателем и производителем.
